SONEL MRU-200 Appareil de mesure avec mallette XL3

Conçu pour les professionnels les plus exigeants, SONEL MRU-200 Appareil de mesure avec mallette XL3 est un contrôleur de terre numérique haut de gamme qui combine mesures de résistance de terre, de résistivité du sol et diagnostics avancés des systèmes de mise à la terre, avec une précision de ±(2 % de la valeur mesurée + 2 chiffres) et une plage étendue jusqu’à 19,99 kΩ, idéal pour les installations industrielles, tertiaires et les réseaux de distribution modernes.

Le boîtier robuste en polymère renforcé, aux couleurs haute visibilité orange et gris, est spécialement étudié pour résister aux chocs, aux rayures et aux conditions difficiles des chantiers extérieurs, tout en protégeant l’électronique de mesure de haute précision intégrée à l’intérieur. Les surfaces sont dotées de finitions antidérapantes pour une excellente tenue en main, même avec des gants, et l’écran LCD rétroéclairé haute lisibilité reste parfaitement exploitable dans les locaux sombres comme en plein soleil. L’ensemble répond aux exigences des normes internationales de sécurité électrique, et la mallette XL3 fournie offre une protection supplémentaire contre l’humidité, la poussière et les impacts lors du transport, pour une longévité maximale et un investissement pérenne.

Sur le terrain, SONEL MRU-200 Appareil de mesure avec mallette XL3 trouve sa place aussi bien dans la mise en service de nouvelles installations que dans les campagnes de maintenance préventive des postes de transformation, parcs photovoltaïques, paratonnerres, réseaux de distribution ou sites industriels sensibles. Les différentes méthodes de mesure – 3 pôles, 4 fils, méthode à deux pinces, méthode impulsionnelle ainsi que la mesure de résistivité du sol par méthode de Wenner – permettent d’adapter la procédure de test à chaque configuration de mise à la terre, tout en limitant les coupures d’alimentation et les interventions intrusives. La mémoire intégrée de 990 résultats facilite le suivi dans le temps, le reporting et la traçabilité, tandis que la transmission Bluetooth vers PC, tablette ou smartphone simplifie la génération de rapports clairs pour les clients, les bureaux de contrôle et les services QHSE, améliorant ainsi la sérénité et la confiance de tous les acteurs du projet.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-200 Appareil de mesure avec mallette XL3

Installation et mise en service

Avant toute chose, commencer par déballer soigneusement SONEL MRU-200 Appareil de mesure avec mallette XL3 et vérifier que tous les éléments du kit sont présents dans la mallette XL3 : appareil, cordons de mesure, piquets de terre, chargeur secteur et éventuelles pinces de courant selon la configuration choisie. Placer l’appareil sur une surface stable, hors de toute flaque d’eau ou atmosphère potentiellement explosive, puis procéder à une première charge complète de la batterie en raccordant le chargeur au secteur conformément aux indications du fabricant. Une fois la charge terminée, allumer le mesureur à l’aide du bouton de mise sous tension et vérifier le niveau de batterie indiqué à l’écran.

Avant de lancer des mesures, prendre connaissance des consignes de sécurité figurant dans le manuel Sonel, notamment concernant les limites de tension admissibles sur les bornes de mesure. Choisir ensuite le site de test : autour d’une prise de terre principale, d’un piquet de terre ou d’un réseau de mise à la terre existant, en veillant à disposer de suffisamment d’espace pour planter les piquets de courant et de potentiel si l’on prévoit d’utiliser la méthode 3-pôles ou 4-fils. Paramétrer éventuellement la date, l’heure et les options de mémoire, afin que les mesures soient horodatées et facilement exploitables lors de l’export des données vers le PC ou les appareils mobiles.

Présentation des composants

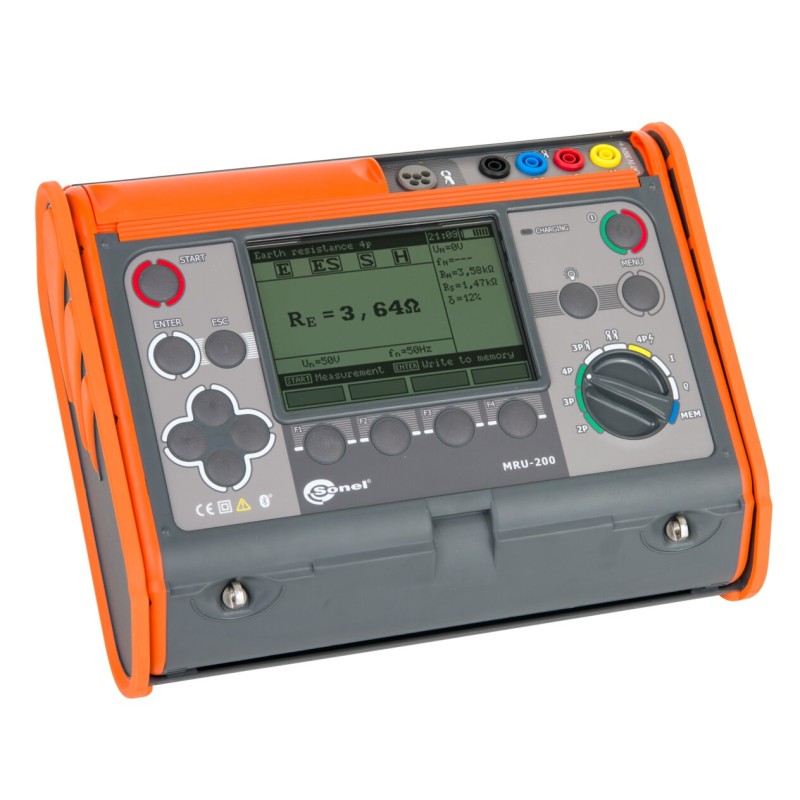

Sur la face avant de SONEL MRU-200 Appareil de mesure avec mallette XL3, l’élément central est le large écran LCD rétroéclairé, qui affiche la résistance de terre mesurée, la résistivité du sol, les symboles de mode, les messages d’erreur ainsi que l’état de la batterie. Sous ou autour de cet écran se trouvent plusieurs touches de fonction colorées permettant d’accéder aux menus, de mémoriser les résultats, de configurer les paramètres et de lancer ou arrêter une mesure. Un pavé directionnel ou touches fléchées assure la navigation fluide dans les menus.

Sur le côté droit, un sélecteur rotatif bien dimensionné permet de choisir très rapidement le type de mesure souhaité : mesure de terre 3-pôles, mesure 4-fils, méthode à deux pinces, fonction impulsionnelle ou test de résistivité du sol. La partie supérieure ou frontale de l’appareil comporte les bornes de raccordement identifiées par couleur et par symbole (E, P, C, etc.), destinées à recevoir les cordons de test et pinces, de manière à éviter tout branchement erroné. Sur le flanc ou l’arrière, un connecteur de charge et, selon le modèle, une interface de communication (Bluetooth interne) complètent l’ensemble. La mallette XL3, spécialement moulée, offre des logements dédiés pour l’instrument, les accessoires et les câbles, garantissant un rangement clair et une protection pendant le transport.

Utilisation de base

Pour effectuer une mesure classique de résistance de terre en méthode 3-pôles avec SONEL MRU-200 Appareil de mesure avec mallette XL3, planter d’abord le piquet de courant et le piquet de potentiel à la distance recommandée par le manuel, généralement en ligne droite par rapport à l’électrode de terre testée. Raccorder ensuite les cordons de mesure aux bornes correspondantes sur l’appareil (E pour la prise de terre à tester, P pour le piquet de potentiel, C pour le piquet de courant), en respectant les codes couleurs. À l’aide du sélecteur rotatif, choisir le mode de mesure 3-pôles, vérifier sur l’écran que les symboles de connexion sont corrects, puis lancer la mesure par la touche dédiée. L’appareil injecte alors un courant de test et affiche la valeur de résistance de terre ; si nécessaire, enregistrer le résultat dans la mémoire interne avec un numéro de point de mesure.

Pour la mesure par méthode à deux pinces, particulièrement utile lorsque l’installation ne peut pas être interrompue, positionner les deux pinces autour du conducteur de terre conformément au schéma indiqué dans la documentation, puis sélectionner le mode deux pinces sur le sélecteur rotatif. L’appareil détermine alors la résistance globale de la boucle de terre sans qu’il soit nécessaire de déconnecter l’électrode, ce qui réduit considérablement le temps d’intervention et les risques de coupure intempestive. Pour la résistivité du sol à l’aide de la méthode de Wenner, planter quatre piquets à intervalles réguliers et indiquer à l’appareil l’espacement utilisé afin qu’il calcule directement la résistivité en ohm-mètre ; cette information est très précieuse pour concevoir ou optimiser un réseau de mise à la terre avant construction.

Entretien et sécurité

Pour garantir des mesures fiables dans la durée, il est recommandé de conserver SONEL MRU-200 Appareil de mesure avec mallette XL3 propre et sec, en le rangeant systématiquement dans la mallette XL3 après utilisation. Essuyer régulièrement le boîtier et l’écran avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, afin de ne pas détériorer les surfaces et les inscriptions. Vérifier périodiquement l’état des cordons de mesure, des pinces et des piquets : une gaine endommagée, un connecteur oxydé ou une pince déformée peuvent fausser les mesures et doivent être remplacés sans attendre. Recharger la batterie avant un chantier important et respecter les instructions de charge pour préserver sa durée de vie.

Sur le plan sécurité, ne jamais utiliser l’appareil sur des installations dépassant les catégories de surtension ou les niveaux de tension prévus par le constructeur, et s’assurer que l’environnement de travail est exempt de risques immédiats (câbles dénudés, atmosphère explosive, sol détrempé sans protection adaptée). Avant de connecter les cordons, vérifier que l’installation n’est pas soumise à une tension anormale susceptible de dépasser les limites admissibles par l’instrument. En cas de doute sur une mesure, de message d’erreur persistant ou de comportement inhabituel, interrompre immédiatement l’utilisation de SONEL MRU-200 Appareil de mesure avec mallette XL3 et se référer au service après-vente ou à la documentation officielle Sonel.
