SONEL MRU-10 Mesureur de terre et de résistivité

Conçu pour les électriciens exigeants, le SONEL MRU-10 Mesureur de terre et de résistivité est un contrôleur de mise à la terre compact et ergonomique qui permet de mesurer avec précision la résistance de terre, la résistivité et les tensions perturbatrices sur le terrain, grâce aux méthodes 2 pôles et 3 pôles parfaitement adaptées aux installations résidentielles, tertiaires et industrielles.

Son boîtier robuste en matériau synthétique renforcé, associé à une coque extérieure orange haute visibilité, protège efficacement l’appareil contre les chocs, les rayures et les conditions difficiles rencontrées sur les chantiers, tout en garantissant une excellente stabilité dimensionnelle dans le temps. L’électronique interne est optimisée pour résister aux variations de température et aux interférences électromagnétiques, tandis que la face avant bénéficie de finitions résistantes à l’abrasion pour préserver la lisibilité des marquages. L’appareil est conçu dans le respect des normes internationales de sécurité et de compatibilité électromagnétique, avec une attention particulière portée à la réduction de la consommation énergétique et à l’allongement de la durée de vie des batteries, ce qui en fait un investissement durable et responsable.

Le SONEL MRU-10 Mesureur de terre et de résistivité trouve naturellement sa place dans les valises d’outillage des installateurs, bureaux d’études, services de maintenance et organismes de contrôle qui doivent vérifier la qualité des prises de terre, des paratonnerres, des réseaux de distribution ou des installations photovoltaïques. Grâce à sa prise en main intuitive, à son grand écran LCD parfaitement lisible et à son bouton START bien identifiable, l’utilisateur travaille plus sereinement, gagne du temps sur chaque mesure et réduit le risque d’erreur, ce qui améliore la sécurité globale des installations électriques et la confiance de ses clients.

Spécifications Techniques

Guide d'utilisation : SONEL MRU-10 Mesureur de terre et de résistivité

Installation et mise en service

Avant la première utilisation, commencer par installer les piles ou accumulateurs dans le compartiment prévu à cet effet en respectant scrupuleusement la polarité indiquée à l’intérieur du boîtier. Refermer soigneusement le couvercle afin de maintenir l’indice de protection mécanique de l’appareil, puis vérifier que l’écran s’allume correctement en appuyant sur la touche de mise en marche. S’assurer ensuite de disposer de l’ensemble des accessoires nécessaires : cordons de mesure, piquets de terre auxiliaires, et si besoin rallonges adaptées à la distance d’implantation des électrodes. Choisir un endroit dégagé autour de l’installation à contrôler, éloigné autant que possible de structures métalliques massives et de câbles fortement chargés, afin d’éviter les perturbations. Avant de lancer une mesure réelle, il est recommandé d’effectuer un test rapide sur une installation connue ou sur une résistance étalon pour se familiariser avec le comportement de l’appareil et la lecture des valeurs.

Présentation des composants

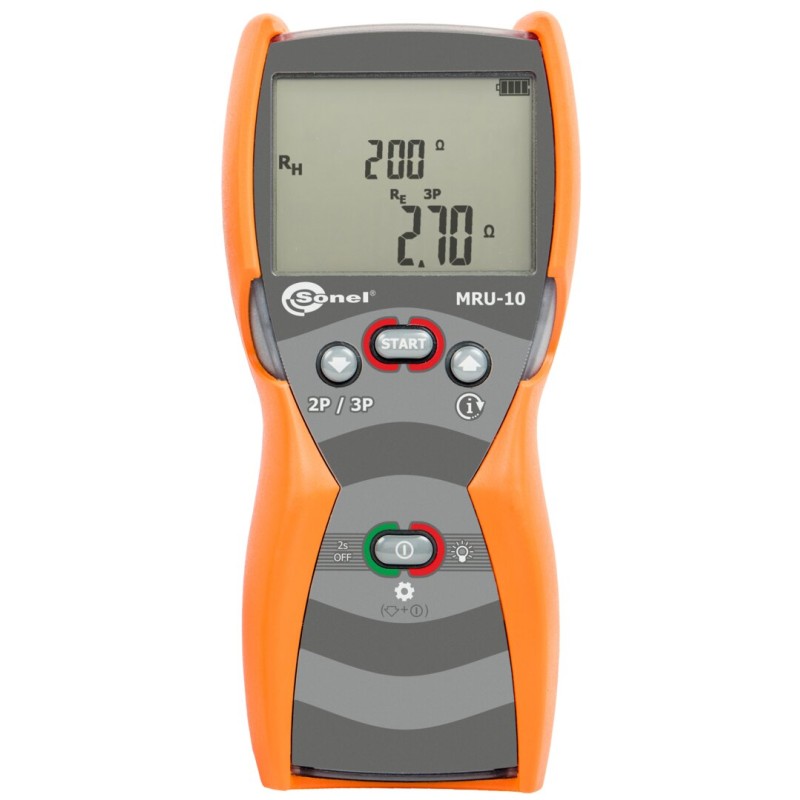

Le SONEL MRU-10 Mesureur de terre et de résistivité se compose d’un boîtier allongé intégrant un grand écran LCD en façade, sur lequel s’affichent les valeurs mesurées en ohms, les tensions perturbatrices, les symboles de mode de mesure, ainsi que l’état de charge de la batterie. Sous l’écran se trouvent les touches principales, parmi lesquelles le bouton START de couleur rouge servant à lancer les mesures, les sélecteurs de mode 2 pôles ou 3 pôles et les touches de navigation ou de validation selon la configuration choisie. Les bornes de raccordement des cordons de mesure, clairement identifiées par des couleurs ou des marquages, permettent de connecter la terre à tester, ainsi que les électrodes auxiliaires de potentiel et de courant. Le dos de l’appareil accueille le compartiment à piles, facilement accessible, et parfois des indications schématiques résumant les principaux schémas de raccordement pour faciliter le choix de la méthode adéquate sur le terrain.

Utilisation de base

Pour mesurer une résistance de terre en méthode 3 pôles, planter d’abord les deux piquets auxiliaires dans le sol à des distances cohérentes avec les recommandations du fabricant et de la norme applicable, généralement dans l’axe de l’électrode de terre à tester. Raccorder ensuite la borne dédiée à la terre de l’installation, puis connecter les cordons des électrodes auxiliaires de potentiel et de courant sur les bornes correspondantes, en s’assurant de la bonne qualité de contact. Sélectionner le mode 3P sur le SONEL MRU-10 Mesureur de terre et de résistivité, vérifier l’absence ou le niveau acceptable de tension perturbatrice indiqué à l’écran, puis appuyer sur le bouton START : l’appareil injecte alors un courant de mesure et affiche la valeur de résistance obtenue. Pour une mesure en méthode bipolaire (2P), relier l’appareil entre le conducteur de protection de l’installation et un point de référence approprié, sélectionner le mode 2P et lancer la mesure de la même manière. Dans le cas d’une campagne de mesures de résistivité du sol, utiliser plusieurs positions d’électrodes selon la méthode préconisée (par exemple type Wenner) et interpréter les résultats en fonction des distances entre piquets, l’appareil fournissant la résistance mesurée à chaque configuration. Entre deux séries de mesures, laisser l’appareil en veille ou profiter de la fonction d’arrêt automatique pour préserver les batteries.

Entretien et sécurité

Pour garantir des résultats fiables dans le temps, conserver le SONEL MRU-10 Mesureur de terre et de résistivité dans un étui ou une mallette de transport, à l’abri de l’humidité excessive, des poussières et des chocs violents. Nettoyer régulièrement le boîtier et l’écran à l’aide d’un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, afin de ne pas endommager la surface ni les marquages. Vérifier périodiquement l’état des cordons, des fiches et des électrodes auxiliaires, car une isolation abîmée ou un piquet déformé peut fausser les mesures et compromettre la sécurité. Remplacer les piles dès que l’indicateur de batterie faible apparaît, pour éviter les mesures instables ou incomplètes. Pendant toute opération, ne jamais toucher les parties métalliques sous tension possible, respecter les distances de sécurité par rapport aux conducteurs actifs et ne pas utiliser l’appareil dans un environnement potentiellement explosif ou au-delà des limites de tension spécifiées. En cas de doute sur le bon fonctionnement, interrompre les mesures et faire contrôler l’appareil par un centre de service qualifié.
