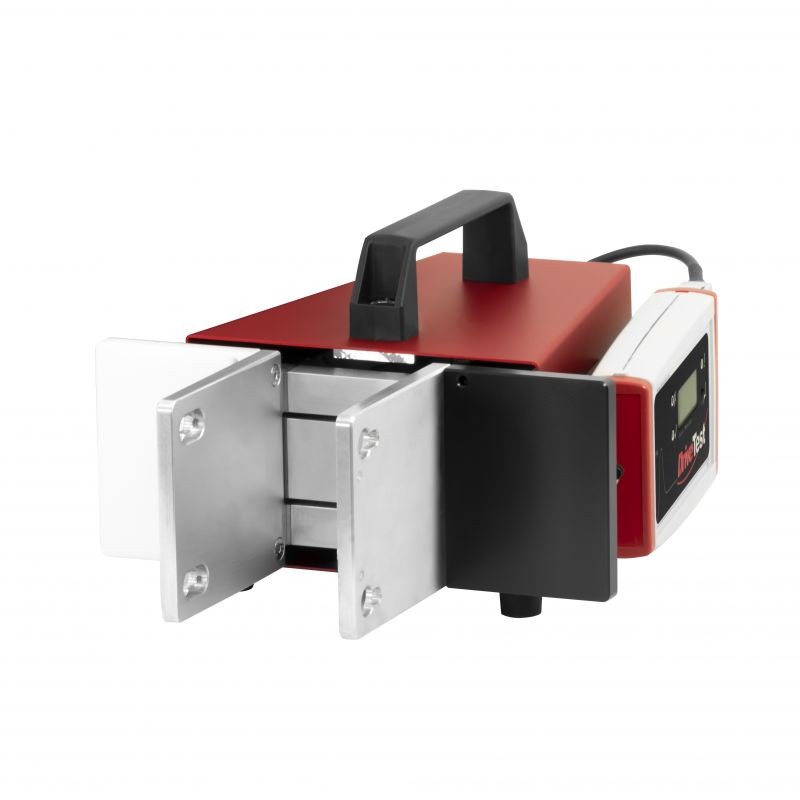

Mesureur de force de fermeture BIA600

Le mesureur de force de fermeture BIA600 est un appareil électronique destiné aux portes de véhicules ferroviaires. Il offre une combinaison de précision, de robustesse et d’utilisation intuitive, même après des années d’usage dans des environnements exigeants.

Lors de mesures répétées sur plusieurs portes, la rapidité d'exécution est essentielle. Le logiciel associé simplifie largement le processus de mesure et de documentation : en quelques étapes seulement, vous pouvez mesurer l’ensemble d’un système, afficher les valeurs sous forme de tableau, les imprimer ou les stocker dans une base de données.

Des interfaces adaptées (Microsoft® DLL, National Instruments® LabVIEW) permettent également l’intégration du mesureur dans des séquences de tests automatisées.

Caractéristiques

• Normes applicables : DIN EN 14752:2015, DIN EN 14752:2005 (en option)

• Mesure précise et répétable

• Design résistant pour une longue durée de vie

• Utilisation simple : fonctionnement à une touche ou pilotage à distance via DLL / LabView

• Logiciel professionnel PinchPilot inclus

• Entretoises pour toutes les largeurs d’ouverture selon EN 14752:2015

• Réglage automatique de la valeur limite selon la largeur d’ouverture

• Mallette de transport de haute qualité incluse

• Support adapté aux grandes flottes

Spécifications

• Plage de mesure : 0 ... 700 N

• Précision : ±3 N

  • 3 % dans la plage 0 … 100 N

  • Plage > 100 N

• Rigidité : 10 N/mm

• Largeur : 90 mm

• Surface : 100 x 100 mm

• Principe de mesure : jauge de déformation

• Dimensions : 320 x 250 x 110 mm

• Poids : 3 kg

Séparateur

• Jeu complet conforme à EN 14752:2015

• Identification automatique des entretoises

• Ajustement automatique de la valeur limite selon la largeur d’ouverture

• Utilisation simple, montage sans outils

• Design léger et résistant (POM)

• Livré conjointement avec le capteur BIA600 et le module SEB2

Logiciel d’évaluation PinchPilot

• Multilingue : DE / EN / IT / FR / ES

• Représentation graphique de la courbe de force

• Calcul des paramètres caractéristiques

• Évaluations selon différentes directives

• Possibilité d’ajouter des directives personnalisées

• Impression de rapports

• Exportation des données : Excel, CSV, PDF

Contenu de livraison

1 x Mesureur de force de fermeture BIA600
1 x Module externe SEB2 avec écran LCD, LED, interface série et fonction d’enregistrement
1 x Séparateur (4 unités) conforme à EN 14752:2015
1 x Logiciel PinchPilot (sur clé USB)
1 x Câble USB
1 x Pile de 9 V
1 x Mallette de transport rembourrée
1 x Manuel d’utilisation
1 x Certificat d’étalonnage ISO
