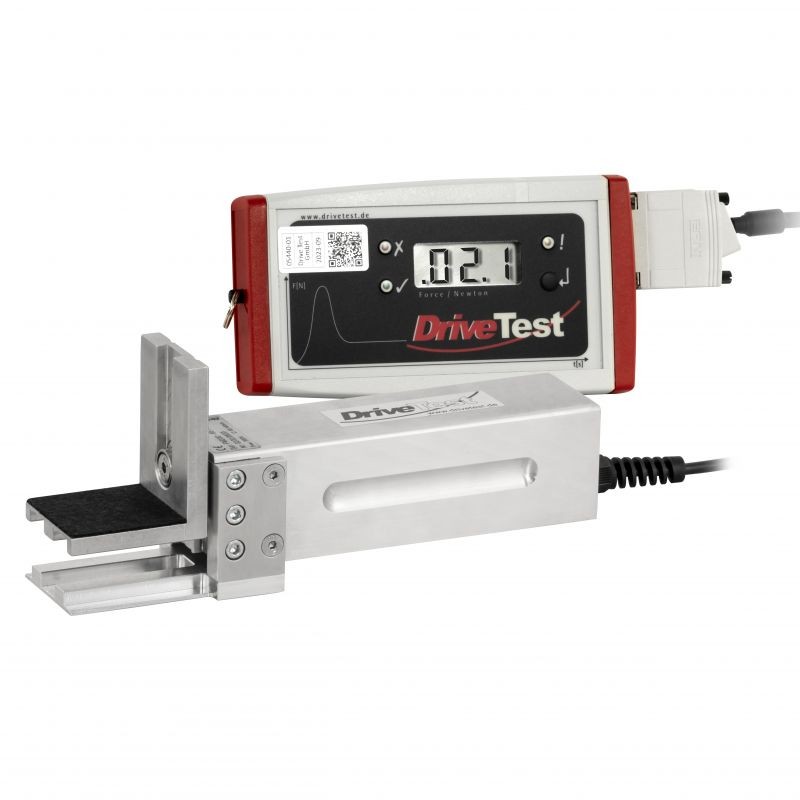

Mesureur de force de fermeture FM200/10

Description

Système de mesure du pincement
Mesureur de force de fermeture pour toits-ouvrants, portes et portails, lève-vitres et coffres

Ce mesureur de force de fermeture est conçu pour déterminer, dans le secteur automobile, la force de pincement des lève-vitres électriques, toits-ouvrants, coffres et portes. Il est également de plus en plus utilisé dans les centres de contrôle technique. Il sert aussi bien lors de l’inspection finale des nouvelles installations que pour les vérifications périodiques.

Sa construction robuste et précise garantit des résultats fiables même après des années d’utilisation dans des conditions difficiles.

Pour les mesures répétitives sur plusieurs portes ou portails, une exécution rapide est essentielle. Un logiciel dédié permet de réduire considérablement le temps de mesure et de documentation : en quelques étapes, l’utilisateur peut mesurer un système complet, générer un tableau imprimable et sauvegarder les données dans une base dédiée. Des interfaces Microsoft® DLL ou LabVIEW sont disponibles pour l’intégration dans des séquences de tests automatisés.

Caractéristiques

• Conforme aux normes pertinentes : 2004/4/CE, norme américaine FMVSS 118

• Mesures précises grâce au guide sans friction et à la cellule de charge de la plateforme

• Design robuste pour une longue durée de vie

• Fonctionnement simple : une seule touche ou commande à distance via DLL Microsoft® ou LabVIEW

• Fourniture complète : mallette de transport de haute qualité + logiciel inclus

• Logiciel professionnel PinchPilot pour analyse avancée

• Large service d’assistance : étalonnage, mise à jour des normes, support technique

• Adaptations personnalisées possibles grâce à la diversité des interfaces de force proposées par DriveTest

Spécifications

• Plage : 0 … 200 N

• Précision : ±3 N ou 3 % de la valeur

• Rigidité : 10 N/mm

• Largeur minimale : 4 mm

• Surface : 50 × 50 mm

• Principe de mesure : jauge de déformation

• Dimensions : 240 × 85 × 60 mm

• Poids : 1,3 kg

Module externe SEB2 (avec écran)

• Enregistreur de données avec écran LCD et LED d’état

• Touche de commande et interface série

• Fonction de mesure contrôlée par PC (optionnelle)

• Alimentation par pile 9 V

• Horodatage (date / heure)

• Mémoire interne pour 100 valeurs

• Affichage valeur maximale + force effective

• LED d’évaluation : OK / Not OK

• Interface pour capteur et PC

Logiciel d’évaluation PinchPilot (PC)

• Interface multilingue (DE, EN, IT, FR, ES)

• Courbes de force affichées graphiquement

• Calcul automatique des valeurs caractéristiques

• Évaluations selon différentes directives

• Création de directives personnalisées

• Impression de rapport

• Export des données (Excel, CSV, PDF)

Contenu de livraison

1 x Mesureur de force de fermeture FM200
1 x Module externe SEB2
1 x Logiciel PinchPilot (clé USB)
1 x Câble USB
1 x Pile 9 V
1 x Mallette de transport rembourrée
1 x Manuel d’utilisation
1 x Certificat d’étalonnage ISO
