Chauvin Arnoux L411 – Enregistreur de courant

Conçu pour les techniciens exigeants et les services de maintenance, Chauvin Arnoux L411 – Enregistreur de courant est un enregistreur de données nouvelle génération capable de mesurer jusqu’à 3000 Aac et 1200 VAC / 1700 VDC, avec mémoire 8 Go, communication USB et Wi‑Fi, afin d’analyser en détail la qualité de l’alimentation, optimiser l’énergie et anticiper les pannes électriques.

Le boîtier compact du Chauvin Arnoux L411 – Enregistreur de courant est réalisé en matériau plastique technique haute résistance, conçu pour encaisser les contraintes du terrain, les chocs répétés et les manipulations quotidiennes en environnement industriel tout en restant léger. La protection IP54 garantit une excellente tenue face à la poussière et aux projections d’eau, tandis que la conformité aux catégories de surtension 600 V CAT IV et 1000 V CAT III assure une isolation renforcée sur les installations basse tension et les réseaux de distribution. Les composants électroniques internes sont dimensionnés pour fonctionner de -20 °C à +50 °C, ce qui permet d’intervenir aussi bien en local technique climatisé qu’en environnement extérieur exigeant, dans une logique de durabilité et de cycle de vie prolongé.

Au quotidien, Chauvin Arnoux L411 – Enregistreur de courant trouve naturellement sa place dans les tableaux électriques, les postes de livraison, les armoires de process ou les installations tertiaires pour suivre les intensités, tensions et dérives de consommation sur la durée. Il devient un allié précieux pour la maintenance prédictive, la mise en conformité énergétique, le diagnostic de chute de tension, de déséquilibre de phases, de surintensités intermittentes ou de dérangements difficiles à capturer en instantané. Les électriciens, automaticiens et responsables d’exploitation apprécient particulièrement la souplesse de son alimentation par piles AA ou via USB, la consultation à distance par Wi‑Fi et serveur web, ainsi que la grande autonomie permettant de laisser l’appareil en enregistrement de quelques heures à plusieurs semaines sans surveillance, pour un confort de travail accru et un gain de temps réel sur le terrain.

Spécifications Techniques

Guide d'utilisation : Chauvin Arnoux L411 – Enregistreur de courant

Installation et mise en service

Avant toute chose, s’assurer que l’installation électrique sur laquelle Chauvin Arnoux L411 – Enregistreur de courant sera utilisé est compatible avec les catégories de sécurité 600 V CAT IV / 1000 V CAT III. Vérifier l’état du boîtier, du câble et de la pince de courant, afin de détecter toute détérioration visible. Insérer ensuite les 3 piles AA neuves dans le compartiment prévu à cet effet en respectant scrupuleusement la polarité indiquée, ou connecter l’appareil à une source USB si une alimentation externe est préférée pour les enregistrements prolongés. Une fois alimenté, mettre sous tension l’enregistreur à l’aide de la touche Marche/Arrêt, puis sélectionner la langue, la date, l’heure et, si nécessaire, les paramètres réseau pour la connexion Wi‑Fi et le serveur web. De base, il est conseillé d’effectuer un premier test de mesure sur un circuit simple afin de valider la bonne communication entre l’unité principale et la pince de courant.

Présentation des composants

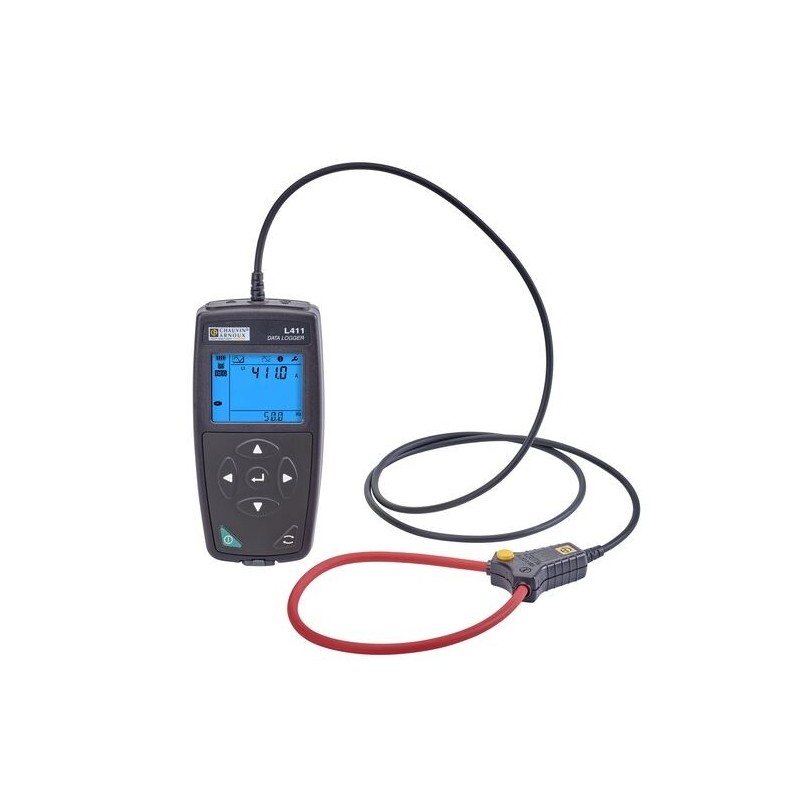

L’unité principale du Chauvin Arnoux L411 – Enregistreur de courant regroupe l’écran LCD, le clavier de commande, les voyants d’état, la connectique USB et le compartiment piles. L’écran affiche les valeurs mesurées en temps réel, les icônes d’enregistrement, le niveau de batterie et les éventuels messages d’alarme. Les boutons en façade permettent de naviguer dans les menus, de choisir la grandeur électrique à surveiller, d’ajuster la fréquence d’échantillonnage, de lancer ou d’arrêter un enregistrement. La pince de courant déportée, reliée par un câble flexible, se fixe autour du conducteur à mesurer sans avoir à ouvrir le circuit, ce qui facilite les interventions sur des installations en service. Selon la configuration, le module de communication Wi‑Fi et le serveur web intégré autorisent la consultation des données via un navigateur ou un logiciel dédié, ce qui évite de rester en permanence devant l’appareil.

Utilisation de base

Pour réaliser un enregistrement standard avec Chauvin Arnoux L411 – Enregistreur de courant, commencer par repérer le conducteur ou le jeu de barres dont le courant doit être surveillé. Ouvrir la pince de courant, positionner le capteur autour du câble en respectant le sens de passage indiqué, puis refermer fermement la pince. Sur l’unité principale, sélectionner le mode de mesure adapté (courant alternatif, tension, éventuellement autres paramètres disponibles selon la configuration) et définir l’intervalle de mesure, par exemple toutes les secondes, toutes les minutes ou plus, en fonction de la durée de la campagne et de la précision souhaitée. Lancer ensuite l’enregistrement : l’appareil stocke alors les données sur sa mémoire 8 Go, ce qui permet d’analyser ultérieurement les variations de charge, les pointes de courant et les anomalies. Au terme de la mesure, arrêter l’enregistrement, puis transférer les données sur un ordinateur via USB ou réseau Wi‑Fi pour exploiter les courbes, réaliser des rapports et argumenter des actions de maintenance ou d’optimisation énergétique.

Entretien et sécurité

Un entretien régulier garantit la fiabilité à long terme de Chauvin Arnoux L411 – Enregistreur de courant. Après chaque utilisation, nettoyer l’appareil et la pince de courant avec un chiffon doux et sec, sans solvants agressifs, afin de préserver les surfaces isolantes et la lisibilité de l’écran. Conserver l’enregistreur dans un endroit sec, à l’abri des températures extrêmes et des atmosphères corrosives, en retirant les piles si l’appareil reste inutilisé pendant une longue période. Sur le plan sécurité, ne jamais dépasser les limites de tension et de courant spécifiées, ne pas utiliser la pince sur des conducteurs dont l’isolement est endommagé, et toujours respecter les procédures de consignation lorsque cela s’impose. Il est fortement recommandé de vérifier régulièrement l’intégrité du câble et de la pince, ainsi que de faire contrôler périodiquement l’appareil dans le cadre d’une vérification métrologique, pour conserver des mesures fiables et conformes aux normes en vigueur.
