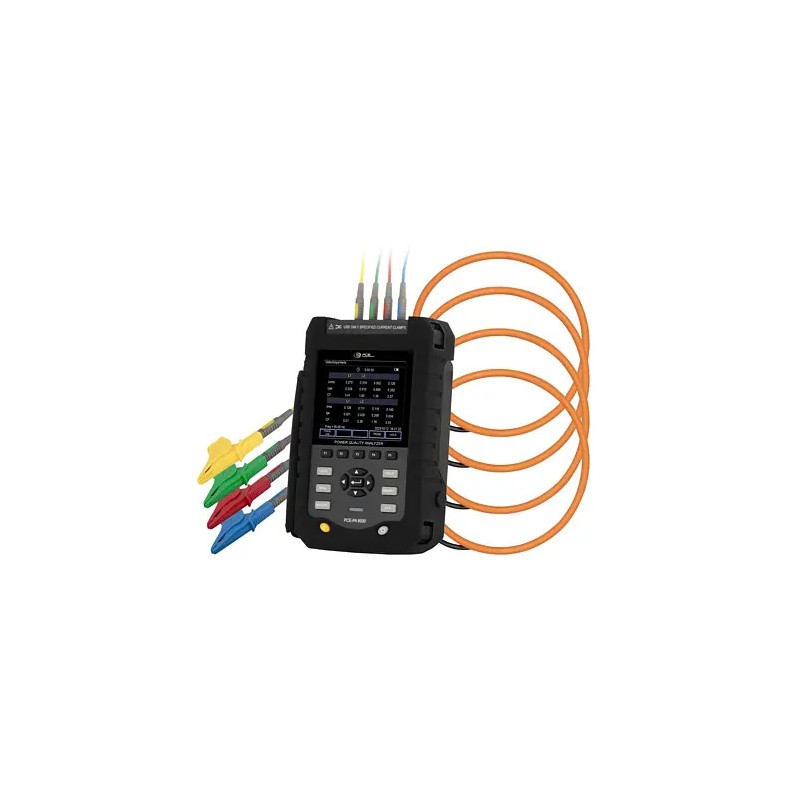

Wattmètre PCE-PA 8500

Conçu pour l’analyse exigeante des réseaux électriques triphasés, le Wattmètre PCE-PA 8500 est un analyseur de qualité d’énergie portable doté d’un écran couleur TFT, d’une mémoire interne de 8 Go et d’interfaces USB/Ethernet, idéal pour contrôler tensions, courants, puissances, harmoniques et THD selon les normes internationales les plus strictes.

Le boîtier robuste du Wattmètre PCE-PA 8500 est réalisé en matériau plastique industriel haute résistance, pensé pour supporter les contraintes des interventions sur site et des environnements industriels. Sa conception compacte, associée à une protection IP41, limite la pénétration de poussières et de projections, tandis que la classification de sécurité 600 V CAT IV / 1000 V CAT III selon la norme IEC 61010-1 assure une isolation renforcée sur les installations basse et moyenne tension. Les pinces de courant flexibles, légères et isolées, permettent une mise en place fiable même dans des armoires électriques denses, et la batterie interne Ni-MH 7,2 V / 3800 mAh garantit une autonomie confortable en usage nomade tout en restant recyclable dans les filières dédiées.

Sur le terrain, le Wattmètre PCE-PA 8500 s’impose comme un outil central pour les électriciens, automaticiens, bureaux d’études et responsables maintenance qui souhaitent optimiser la qualité de l’énergie, diagnostiquer des microcoupures, des déséquilibres de phases, des appels de courant ou des dérives de facteur de puissance. En quelques connexions seulement, il devient possible de suivre en temps réel la tension, le courant, la puissance active/réactive/apparente, l’énergie consommée, la fréquence, les harmoniques jusqu’à l’ordre 50 et la distorsion harmonique totale (THD), avec une visualisation graphique claire sur l’écran couleur. Les fonctions d’enregistrement, réglables de 1 seconde à 60 minutes, offrent une traçabilité précise des événements réseau et facilitent les rapports pour les audits, la conformité aux normes ou la justification d’investissements d’amélioration énergétique.

Spécifications Techniques

Guide d'utilisation : Wattmètre PCE-PA 8500

Installation et mise en service

Avant toute intervention, vérifier que l’installation électrique est conforme aux catégories de surtension 600 V CAT IV ou 1000 V CAT III et que l’utilisateur dispose des équipements de protection individuelle adaptés (gants isolants, lunettes, vêtements ignifugés). Charger complètement la batterie du Wattmètre PCE-PA 8500 à l’aide de l’alimentation 12 V DC fournie, jusqu’à ce que l’indicateur de charge signale une batterie pleine. Sélectionner ensuite un emplacement stable, à l’abri de l’humidité directe et des températures extrêmes, en respectant la plage 0 à 40 °C. Raccorder les cordons de mesure de tension aux bornes d’entrée dédiées, en respectant scrupuleusement le code couleur des phases et du neutre. Installer les pinces de courant flexibles autour des conducteurs correspondants, sans dépasser le diamètre maximal et en veillant au sens de mesure indiqué sur la pince. Une fois les connexions vérifiées, mettre l’appareil sous tension à l’aide du bouton marche/arrêt, sélectionner la langue et les paramètres de base (date, heure, type de réseau) puis lancer la première acquisition.

Présentation des composants

La face avant du Wattmètre PCE-PA 8500 est dominée par un écran couleur TFT de 2,6 pouces offrant une lecture claire des valeurs numériques, diagrammes et formes d’onde. Autour de l’écran, un clavier complet avec touches dédiées permet d’accéder rapidement aux menus de configuration, aux fonctions d’enregistrement, aux analyses d’harmoniques et aux statistiques. Un pavé de navigation facilite le déplacement dans les menus et la sélection des paramètres. Sur le bord supérieur ou latéral, les bornes d’entrée de tension, au nombre de cinq, accueillent les cordons de mesure fournis, tandis que quatre connecteurs spécifiques sont réservés aux pinces de courant flexibles. Les interfaces USB et Ethernet se situent généralement sur le côté ou au bas de l’appareil, protégées par un cache, afin de relier le Wattmètre PCE-PA 8500 à un PC et d’exploiter les enregistrements via le logiciel inclus. Au dos, le logement de la batterie Ni-MH et parfois des points de fixation pour sangle ou support complètent l’ergonomie de l’analyseur.

Utilisation de base

Pour une campagne de mesure simple, commencer par sélectionner le type de réseau observé (monophasé, triphasé 3 ou 4 fils) depuis le menu de configuration du Wattmètre PCE-PA 8500. Définir ensuite le rapport de transformation des pinces de courant le cas échéant, puis vérifier le bon sens de raccordement des phases à l’aide de la fonction de séquence de phase. En mode mesure instantanée, l’écran affiche en temps réel les tensions phase-phase ou phase-neutre, les courants de ligne, la puissance active, réactive et apparente, le facteur de puissance et l’énergie cumulée. L’utilisateur peut naviguer vers les pages dédiées pour visualiser le spectre harmonique jusqu’à l’ordre 50, ainsi que le THD tension et courant, utiles pour identifier des charges non linéaires ou des perturbations réseau. Pour enregistrer, régler l’intervalle de stockage entre 1 seconde et 60 minutes, choisir la durée ou la mémoire maximale et lancer la campagne. Après la mesure, les données sont transférables via USB ou Ethernet vers le logiciel fourni, qui permet de générer des rapports, des graphiques temporels, des tableaux exportables et de comparer les résultats aux normes EN 50160 et IEC 61000 associées.

Entretien et sécurité

Pour garantir des mesures fiables dans le temps, le Wattmètre PCE-PA 8500 doit être entretenu régulièrement. Il est recommandé de nettoyer le boîtier et les cordons avec un chiffon doux légèrement humecté, sans solvants agressifs ni abrasifs, et de laisser sécher complètement avant toute nouvelle utilisation. Les pinces de courant doivent être inspectées pour détecter toute fissure, usure du revêtement isolant ou déformation mécanique susceptible d’altérer la sécurité ou la précision. La batterie Ni-MH interne doit être rechargée selon les préconisations du fabricant et remplacée en cas d’autonomie insuffisante, en utilisant des pièces compatibles. Lors de chaque intervention, il est essentiel de respecter les limites de catégorie de surtension, la classe de protection IP41 et les conditions environnementales spécifiées, en évitant toute utilisation en atmosphère explosive ou très humide. Avant de connecter ou déconnecter les pinces, veiller à ce que les conducteurs soient accessibles en toute sécurité et à ne jamais dépasser les valeurs nominales de tension et de courant, afin de préserver l’intégrité de l’utilisateur et de l’appareil.
