Enregistreur de tension Chauvin Arnoux CA L461

Conçu pour la surveillance exigeante des réseaux électriques modernes, l’enregistreur de tension Chauvin Arnoux CA L461 combine une plage de mesure étendue jusqu’à 1200 VAC et 1700 VDC, une mémoire de 8 Go et une connectivité USB/Wi‑Fi avec serveur web intégré pour offrir un diagnostic de haute précision, sur site comme à distance.

Le boîtier robuste du CA L461 est réalisé en matériau plastique technique à haute résistance, pensé pour une utilisation quotidienne sur le terrain, y compris dans les environnements industriels et les centrales photovoltaïques. Sa conception respecte des standards exigeants : indice de protection IP54 contre la poussière et les projections d’eau, sécurité électrique conforme à la norme IEC 61010 jusqu’à 1000 V AC CAT III et 1500 V DC CAT III, garantissant une excellente tenue aux surtensions. Les finitions antidérapantes et les angles arrondis renforcent la protection contre les chocs, tandis que l’alimentation par piles AA ou USB limite les consommations inutiles et s’inscrit dans une démarche durable, sans recours à des accus propriétaires difficiles à recycler.

Sur une installation photovoltaïque, un tableau de distribution ou une armoire de conversion DC, l’enregistreur de tension Chauvin Arnoux CA L461 se glisse facilement dans la main ou se fixe dans l’armoire pour suivre en continu la stabilité des tensions. Les électriciens, mainteneurs et ingénieurs y trouvent un allié pour vérifier la conformité des réseaux, diagnostiquer des micro‑coupures, détecter des dérives de tension ou documenter des interventions auprès de leurs clients. La visualisation claire sur l’écran rétro‑éclairé, la grande autonomie (jusqu’à 14 jours d’enregistrement continu) et la récupération des données via USB ou Wi‑Fi apportent confort, sérénité et gain de temps, aussi bien pour la maintenance préventive que pour les expertises plus poussées.

Spécifications Techniques

Guide d'utilisation : Enregistreur de tension Chauvin Arnoux CA L461

Installation et mise en service

Avant toute chose, vérifier que l’environnement de travail est sécurisé : couper si possible l’alimentation des circuits à raccorder, respecter les distances de sécurité et s’équiper d’EPI adaptés (gants isolants, lunettes, etc.). Insérer ensuite les 3 piles AA dans le compartiment prévu à l’arrière du CA L461, en respectant scrupuleusement les polarités indiquées. Refermer le couvercle et s’assurer qu’il est bien clipsé. Relier, si nécessaire, un câble USB à une source d’alimentation externe pour des sessions d’enregistrement prolongées. Mettre l’appareil sous tension à l’aide de la touche de mise en marche, laisser l’autotest rapide s’effectuer, puis régler la langue, la date, l’heure et les unités d’affichage afin de garantir un horodatage fiable des mesures. Avant de connecter l’enregistreur au réseau, s’assurer que la tension nominale de l’installation reste dans la plage de mesure et la catégorie de sécurité indiquées.

Présentation des composants

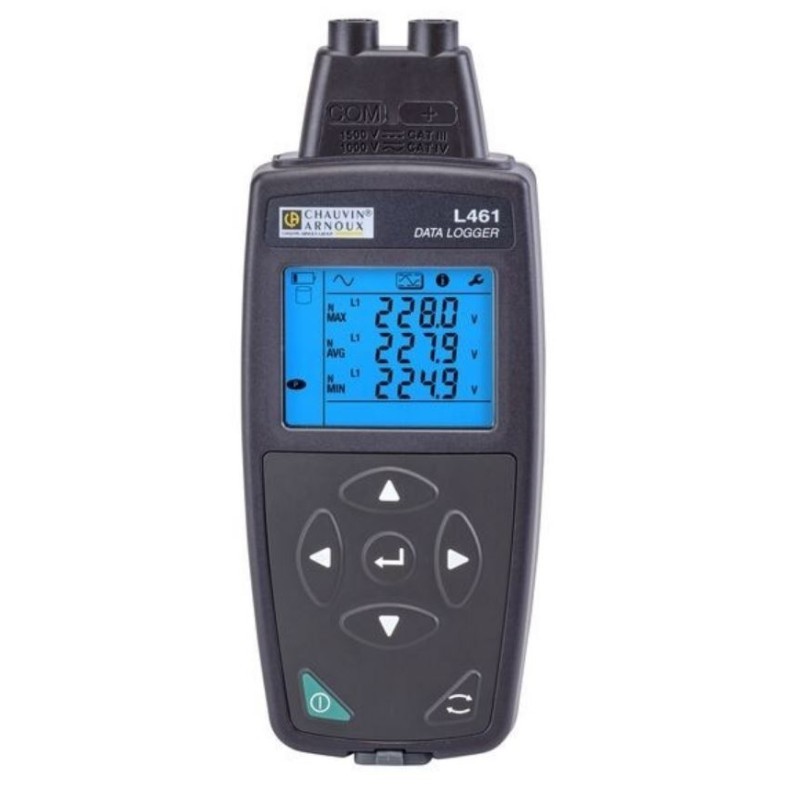

En façade, l’écran LCD occupe la partie supérieure de l’appareil et affiche simultanément plusieurs valeurs de tension, les menus de configuration et les informations de statut (mode d’enregistrement, niveau de batterie, communication active, etc.). Sous l’écran se trouvent les touches de navigation : flèches directionnelles pour circuler dans les menus, bouton central pour valider, ainsi que des touches fonction contextuelles selon le mode. Sur la partie haute du CA L461 se situent les bornes de connexion pour les cordons de mesure, clairement identifiées pour garantir un branchement correct sur les phases, neutres ou polarités DC. Le port USB, généralement placé sur la tranche, permet à la fois l’alimentation et la communication avec un ordinateur. Le module Wi‑Fi intégré et le serveur web donnent accès, via un navigateur, à l’interface de suivi et de téléchargement des données, pratique pour un contrôle à distance.

Utilisation de base

Pour lancer une campagne d’enregistrement, démarrer l’appareil, sélectionner le type de mesure (AC ou DC) et la plage compatible avec l’installation surveillée. Connecter ensuite les cordons de mesure sur les bornes prévues, puis sur le circuit sous tension en respectant les polarités et la catégorie de surtension. Dans le menu, choisir la durée de la campagne, l’intervalle d’échantillonnage et, si besoin, nommer la session pour la retrouver facilement lors de l’analyse. Valider pour commencer l’enregistrement : l’écran affiche les valeurs instantanées de tension et une icône de mémoire confirme que les données sont bien sauvegardées dans les 8 Go internes. À tout moment, il est possible de consulter les courbes ou les valeurs minimales et maximales, ou de se connecter via USB/Wi‑Fi pour surveiller la campagne en direct depuis un PC ou une tablette. Une fois la campagne terminée, arrêter l’enregistrement, sécuriser l’installation, puis débrancher les cordons. Les données peuvent être exportées pour analyse, archivage ou rapport client.

Entretien et sécurité

Après chaque utilisation, inspecter les cordons de mesure et les bornes de connexion afin de vérifier l’absence de fissures, coupures d’isolant ou oxydation. Nettoyer le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni jets d’eau, de manière à préserver l’indice de protection IP54. Stocker le CA L461 dans un endroit sec, à l’abri des températures extrêmes et des atmosphères corrosives. Remplacer les piles dès que l’indicateur de batterie est faible pour ne pas interrompre une campagne critique. Respecter en permanence la norme IEC 61010 et la catégorie 1000 V AC / 1500 V DC CAT III : ne jamais dépasser les tensions admissibles, ne pas intervenir sur des installations non maîtrisées et couper l’alimentation à chaque fois que cela est possible avant raccordement ou déconnexion. Un usage conforme et un entretien régulier assurent la longévité de l’enregistreur et la sécurité de l’utilisateur.
