PCE-PMR 80 - Analyseur de puissance

Conçu pour la mesure en temps réel et le suivi précis des consommations, le PCE-PMR 80 - Analyseur de puissance est un compteur d’énergie monophasé WiFi sur rail DIN capable de mesurer tension, courant, puissance active et énergie jusqu’à 80 A avec transformateur de courant externe, tout en offrant un contrôle et une analyse avancés via les applications Tuya et Smart Life.

Le boîtier du PCE-PMR 80 - Analyseur de puissance est fabriqué dans un plastique technique robuste, stable aux variations de température et adapté aux environnements électriques courants, garantissant une longue durée de vie dans les coffrets et armoires. La conception compacte pour rail DIN 35 mm limite les contraintes mécaniques sur les connexions, tandis que le transformateur de courant fermé jusqu’à 80 A, doté d’un câble de 100 cm, assure une mesure fiable sans coupure du conducteur. Les borniers et éléments internes sont dimensionnés pour une utilisation durable dans la plage 90 à 250 V AC, et l’indice de protection IP20 protège efficacement les parties actives contre les contacts directs dans une installation conforme. La plage de fonctionnement de -20 à 55 °C et jusqu’à 90 % d’humidité relative souligne une conception pensée pour la tenue dans la durée, même en usage intensif.

Dans une habitation, un atelier, un petit commerce ou un bureau, le PCE-PMR 80 - Analyseur de puissance permet de suivre avec précision la consommation de circuits spécifiques, de machines, de climatiseurs ou encore de bornes de recharge légères, afin de repérer les postes énergivores et d’optimiser les coûts. L’intervalle de mesure d’environ 15 secondes fournit une vision quasi temps réel de la puissance appelée, tandis que l’historique détaillé consultable dans Tuya ou Smart Life facilite les analyses par heure, jour, mois ou année. Couplé à sa sortie de commutation de 10 A / 220 V AC, l’appareil devient un véritable outil de pilotage, permettant par exemple d’activer ou de couper automatiquement une charge selon des horaires, des seuils de consommation ou des scénarios domotiques, pour plus de confort, de sérénité et d’efficacité énergétique au quotidien.

Spécifications Techniques

Guide d'utilisation : PCE-PMR 80 - Analyseur de puissance

Installation et mise en service

Avant toute intervention, s’assurer que l’alimentation électrique du circuit concerné est coupée et verrouillée afin d’éviter tout risque d’électrocution. L’installation du PCE-PMR 80 - Analyseur de puissance doit être réalisée par un électricien qualifié ou une personne compétente familière des normes électriques en vigueur. L’appareil est conçu pour un montage sur rail DIN 35 mm dans un coffret ou une armoire électrique. Après avoir réservé l’espace nécessaire, clipser délicatement l’analyseur sur le rail jusqu’au verrouillage mécanique.

Raccorder ensuite l’alimentation de l’appareil sur la plage 90 à 250 V AC selon le schéma fourni dans le mode d’emploi, en respectant la polarité des bornes (phase et neutre). Placer le transformateur de courant fermé autour du conducteur de phase du circuit à mesurer, sans couper le câble, en veillant à respecter le sens de passage recommandé. Le câble du transformateur (100 cm) doit être raccordé aux bornes dédiées de l’analyseur. Une fois les connexions vérifiées et correctement serrées, refermer le coffret, rétablir l’alimentation et procéder à la configuration WiFi via l’application Tuya ou Smart Life sur un réseau 2,4 GHz.

Présentation des composants

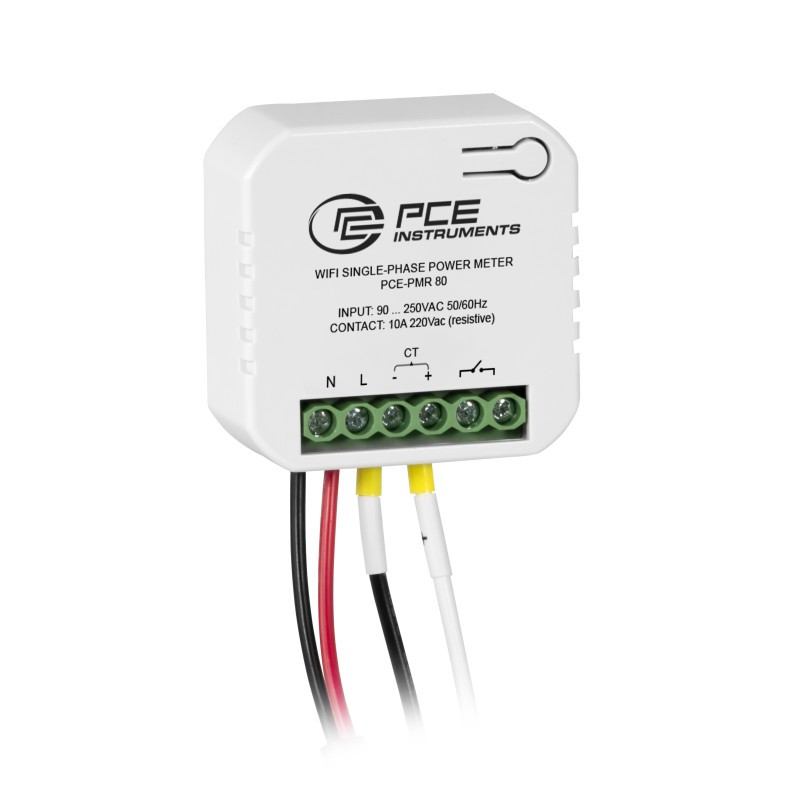

Le PCE-PMR 80 - Analyseur de puissance se compose de plusieurs éléments principaux. Le module d’analyse lui-même, de format compact, intègre les borniers de raccordement à l’alimentation, les bornes de connexion du transformateur de courant et les contacts de la sortie de commutation 10 A / 220 V AC. La face avant comporte généralement les marquages des bornes (L, N, entrées TC, sortie de relais), ainsi que les éventuels indicateurs de fonctionnement suivant la version.

Le transformateur de courant fermé jusqu’à 80 A est un accessoire essentiel : il se présente sous forme d’anneau ou de pince fixe dans lequel passe le conducteur à surveiller. Il permet de mesurer le courant sans intervention lourde sur le câblage existant. Le câble d’alimentation de 90 cm facilite le raccordement à la tension secteur dans le coffret. Le support de montage et les vis fournis servent à stabiliser l’installation et à garantir un maintien sûr dans le temps. Enfin, le mode d’emploi explique le schéma de câblage, la première connexion à l’application mobile, la lecture des valeurs et la configuration de la sortie de commutation.

Utilisation de base

Une fois l’installation électrique terminée et l’analyseur sous tension, la première étape consiste à associer le PCE-PMR 80 - Analyseur de puissance à l’application Tuya ou Smart Life. Sur le smartphone ou la tablette, activer le WiFi 2,4 GHz, ouvrir l’application choisie, ajouter un nouvel appareil de type compteur d’énergie ou similaire, puis suivre les instructions de détection et de jumelage. L’analyseur transmet ensuite en continu les données de tension, courant, puissance et énergie au cloud, permettant une consultation à distance.

Au quotidien, l’interface de l’application affiche la consommation en temps réel, les puissances maximales, ainsi que l’historique sous forme de courbes ou de tableaux par heure, jour, mois ou année. Il est possible de surveiller la charge d’un circuit spécifique, de détecter les pics de consommation et d’estimer les coûts énergétiques. La sortie de commutation 10 A / 220 V AC se pilote depuis l’application pour allumer ou éteindre une charge, ou pour créer des scénarios automatiques (horaires, logique si consommation supérieure à un seuil, association avec d’autres appareils domotiques). Cette utilisation intuitive rend l’optimisation énergétique accessible même aux utilisateurs débutants.

Entretien et sécurité

Le PCE-PMR 80 - Analyseur de puissance ne nécessite que très peu d’entretien en fonctionnement normal. Un contrôle visuel périodique de l’installation dans le coffret est toutefois recommandé : vérifier que les borniers restent bien serrés, que le transformateur de courant est correctement positionné autour du conducteur et qu’aucun signe d’échauffement ou de détérioration du câblage n’apparaît. Le boîtier pouvant être nettoyé à l’aide d’un chiffon sec ou légèrement humide, il convient d’éviter tout solvant agressif ou projection de liquide directement sur l’appareil.

Pour la sécurité, respecter en permanence les limites spécifiées : courant mesuré jusqu’à 80 A avec le transformateur fourni, plage de tension 90 à 250 V AC, conditions environnementales de -20 à 55 °C et jusqu’à 90 % HR. Ne pas dépasser 10 A sur la sortie de commutation à 220 V AC et ne jamais manipuler l’installation sous tension. En cas d’anomalie, de dysfonctionnement visible ou d’odeur suspecte, couper immédiatement l’alimentation et faire contrôler l’appareil par un professionnel. Une installation conforme aux normes locales et un respect scrupuleux du mode d’emploi garantissent une utilisation sûre, durable et fiable.
