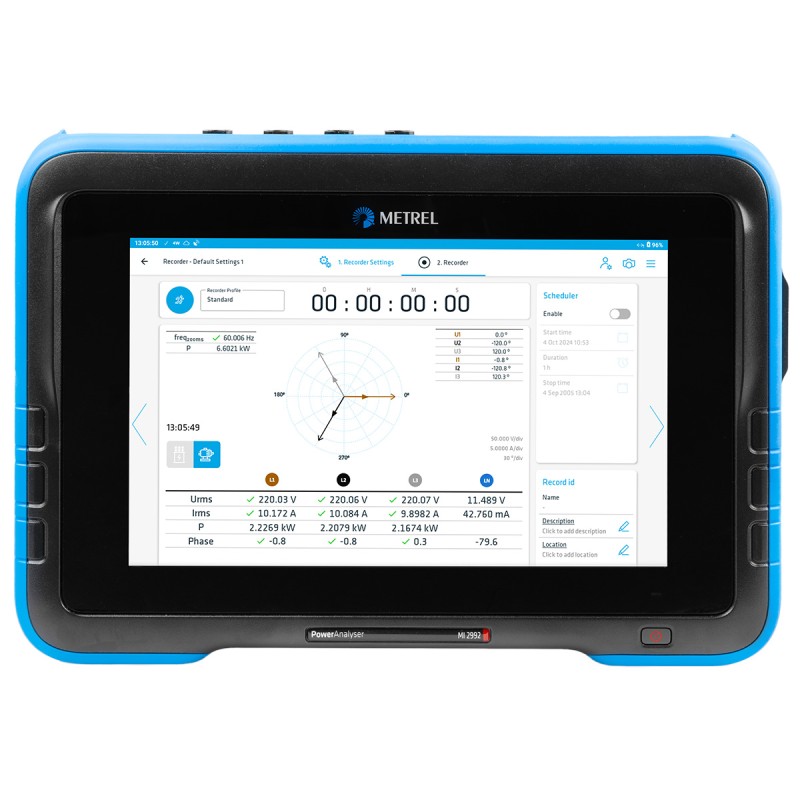

Analyseur de qualité de puissance Classe A – MI2992AD – Metrel

Conçu pour les mesures les plus exigeantes sur les réseaux modernes, l’analyseur de qualité de puissance Classe A – MI2992AD – Metrel est un analyseur portable triphasé haute précision, conforme à la norme IEC 61000-4-30 Classe A, doté d’un large écran tactile couleur 10,1 pouces et pensé pour le diagnostic rapide, l’enregistrement longue durée et la certification de la qualité d’énergie selon EN 50160 et IEEE 519.

Le boîtier robuste de l’analyseur de qualité de puissance Classe A – MI2992AD – Metrel est réalisé dans un plastique technique haute résistance, conçu pour encaisser les chantiers industriels, les déplacements fréquents et les variations de température. Les angles arrondis et la coque amortissante réduisent les risques de casse en cas de choc, tandis que l’écran TFT est protégé par une surface durcie pour limiter les rayures lors des interventions terrain. La conception suit des standards professionnels de métrologie, avec des composants électroniques stables à long terme et une batterie Li‑ion optimisée pour préserver sa capacité au fil des cycles de charge, réduisant ainsi les remplacements prématurés et l’empreinte environnementale.

En atelier, sur un poste de transformation, dans un tableau de distribution ou directement chez un client tertiaire ou industriel, l’analyseur de qualité de puissance Classe A – MI2992AD – Metrel devient un véritable compagnon de diagnostic : il permet de visualiser en temps réel tensions, courants, puissances, facteurs de puissance, déséquilibres, flicker, harmoniques et interharmoniques jusqu’au 63e rang, mais aussi d’enregistrer sur de longues périodes pour documenter des litiges de facturation, vérifier la conformité EN 50160 ou optimiser la performance énergétique d’une installation. Grâce à son interface tactile intuitive, aux connexions USB‑C, Ethernet, Wi‑Fi et Bluetooth, et au logiciel MPVision, les rapports se génèrent en quelques clics, ce qui rassure les clients finaux et facilite le travail des électriciens, mainteneurs, bureaux d’études et énergéticiens.

Spécifications Techniques

Guide d'utilisation : Analyseur de qualité de puissance Classe A – MI2992AD – Metrel

Installation et mise en service

Avant toute intervention, vérifier que l’installation est accessible en sécurité et que les tensions présentes correspondent à la plage d’utilisation de l’analyseur de qualité de puissance Classe A – MI2992AD – Metrel (85 à 500 V AC sur l’alimentation intégrée). Sortir l’appareil de sa mallette, contrôler l’intégrité visuelle des câbles de tension, des pinces de courant flexibles A 1502 et des accessoires. Charger la batterie Li‑ion si nécessaire en raccordant le cordon d’alimentation ou l’USB Type‑C. Une fois l’appareil prêt, relier les cordons de tension aux bornes du réseau à analyser, en respectant le code couleur et la polarité, puis placer les pinces de courant autour des conducteurs correspondants à chaque phase. Après le câblage, mettre l’analyseur sous tension, choisir la langue et régler la date et l’heure afin de garantir une traçabilité parfaite des enregistrements. Les paramètres de base (type de réseau, calibre de courant, durée de campagne de mesure) se sélectionnent ensuite via l’écran tactile.

Présentation des composants

Sur la face avant, l’écran tactile couleur 10,1 pouces constitue la zone principale de navigation : il affiche menus, formes d’onde, vecteurs, tendances et tableaux de mesures. Autour de ce grand écran, plusieurs boutons physiques facilitent l’accès rapide aux fonctions clés, même avec des gants : mise sous/hors tension, validation, retour, navigation contextuelle selon la configuration. La partie inférieure du boîtier accueille les connecteurs de tension et de courant, clairement identifiés pour limiter les erreurs de branchement. Sur les côtés ou à l’arrière se trouvent les interfaces USB Type‑C, Ethernet et éventuellement les indicateurs de liaison Wi‑Fi/Bluetooth. La mallette rigide A 1776 organise l’ensemble : l’analyseur de qualité de puissance Classe A – MI2992AD – Metrel, les 4 pinces flexibles A 1502, les 4 sondes A 1778, les pinces crocodile, le jeu de câbles de test, la sonde de température A 1354, les cordons secteur et USB, ainsi que le câble Ethernet et la documentation, pour disposer de tout le nécessaire dès l’ouverture.

Utilisation de base

Pour une campagne de mesures standard, commencer par choisir le schéma de réseau dans le menu de configuration (1W, 2W split, 3W, triangle ouvert, 4W, INV‑3W, INV‑1W). Définir ensuite les calibres de courant associés aux pinces flexibles A 1502 et, si besoin, la mesure de température via la sonde A 1354. En mode temps réel, l’écran permet de visualiser instantanément tensions et courants TRMS, puissances actives, réactives et apparentes, cos φ, tg φ, facteur K, ainsi que les vecteurs de phase pour un diagnostic rapide des défauts de câblage ou de déséquilibre. Pour une analyse de qualité d’énergie complète, activer l’enregistrement longue durée : l’appareil capture creux, surtensions, interruptions, variations rapides de tension (RVC), transitoires, flicker, harmoniques et interharmoniques jusqu’au 63e rang, ainsi que les supr harmoniques. À la fin de la campagne, transférer les données vers un PC via USB, Ethernet ou Wi‑Fi, puis utiliser le logiciel MPVision pour visualiser les courbes, comparer les résultats aux normes EN 50160 et IEEE 519 et générer des rapports clairs à destination de vos clients ou de votre service technique.

Entretien et sécurité

Pour garantir des mesures fiables et prolonger la durée de vie de l’analyseur de qualité de puissance Classe A – MI2992AD – Metrel, conserver l’appareil et ses accessoires dans la mallette rigide A 1776 lorsqu’ils ne sont pas utilisés, à l’abri de l’humidité excessive et des températures extrêmes. Nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs, et vérifier l’état des cordons de mesure, des pinces flexibles et des sondes afin de détecter toute usure ou détérioration de l’isolant. Respecter scrupuleusement les règles de sécurité électrique : toujours connecter les pinces et cordons sur l’appareil hors tension du réseau, puis mettre en service en respectant les limites de catégorie de mesure indiquées par le fabricant. Recharger la batterie Li‑ion en utilisant uniquement les alimentations prévues et faire réaliser périodiquement un étalonnage suivant les préconisations du certificat fourni, afin de conserver la conformité métrologique et la confiance dans les résultats.
