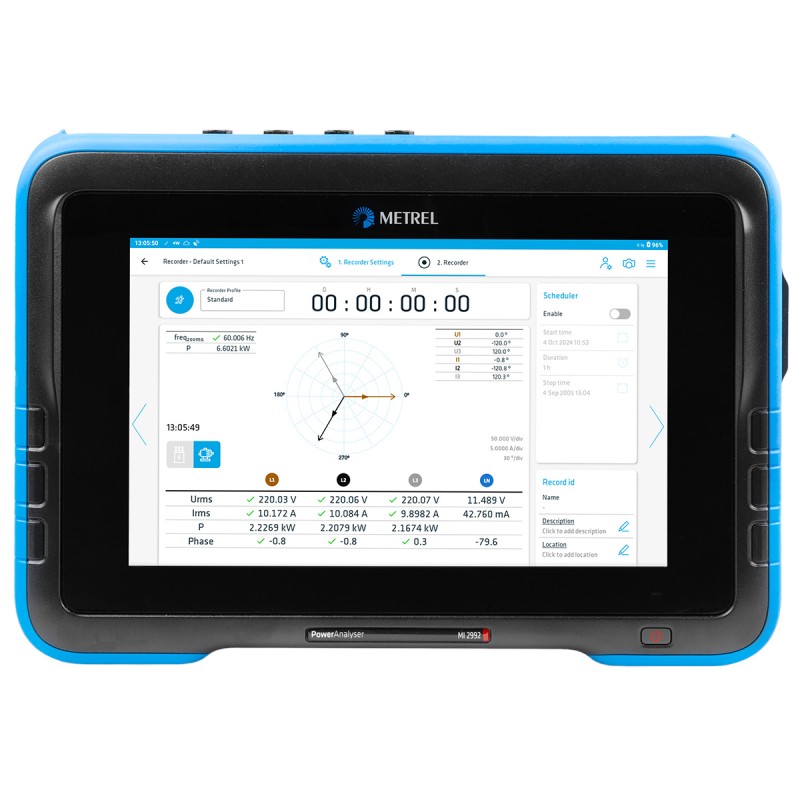

Analyseur de qualité de puissance Classe A – MI2992ST – Metrel

Conçu pour les mesures exigeantes sur les réseaux électriques modernes, l’analyseur de qualité de puissance Classe A – MI2992ST – Metrel combine un écran tactile 10,1 pouces, une précision conforme IEC 61000-4-30 Classe A et une analyse complète selon EN 50160 et IEEE 519, afin d’offrir un diagnostic fiable et documenté de la qualité d’énergie en environnement industriel, tertiaire ou de production.

Le châssis robuste de l’analyseur de qualité de puissance Classe A – MI2992ST – Metrel associe une coque rigide en polymère technique à des renforts périphériques bleu antichoc, offrant une excellente résistance aux chutes et aux sollicitations quotidiennes sur site. Les surfaces extérieures sont conçues pour supporter la poussière et les projections légères rencontrées dans les locaux techniques, tableaux électriques ou ateliers, tandis que la dalle TFT couleur est protégée par un verre renforcé assurant une bonne lisibilité même dans des conditions de luminosité changeantes. Les procédés de fabrication suivent les standards de la métrologie industrielle, avec une électronique de mesure haute stabilité et une alimentation intégrée à large plage de tension, pensée pour durer sur de longues années d’utilisation intensive, limitant les remplacements d’équipements et contribuant ainsi à une approche plus responsable des ressources.

Sur le terrain, l’analyseur de qualité de puissance Classe A – MI2992ST – Metrel trouve naturellement sa place lors des audits énergétiques, des expertises de perturbations réseau, des mises en service d’installations critiques ou encore du suivi des performances de groupes de production et d’onduleurs. Grâce à la mesure simultanée de tension, courant, énergie, harmoniques et événements, les ingénieurs et techniciens gagnent en sérénité dans leurs diagnostics : les phénomènes deviennent visibles, traçables et comparables dans le temps, ce qui facilite la prise de décision, la réduction des arrêts de production et l’optimisation des consommations. Les fonctions d’enregistrement longue durée associées au logiciel MPVision permettent de générer des rapports clairs, appuyés sur les références normatives, renforçant la crédibilité des interventions auprès des clients, exploitants et organismes de contrôle.

Spécifications Techniques

Guide d'utilisation : Analyseur de qualité de puissance Classe A – MI2992ST – Metrel

Installation et mise en service

Avant toute manipulation, commencer par identifier clairement le point de mesure : tableau général basse tension, arrivée d’alimentation d’un process sensible, sortie d’onduleur ou jeu de barres d’un transformateur. Vérifier que les tensions présentes se situent dans la plage admissible de l’analyseur de qualité de puissance Classe A – MI2992ST – Metrel et que les équipements à proximité sont dans un état de sécurité satisfaisant. Positionner ensuite l’instrument sur une surface stable, si possible à l’abri des zones de passage et des sources de chaleur directe, afin de garantir une visibilité confortable sur l’écran et de limiter les risques de chute.

Raccorder les cordons de tension sur les bornes prévues à cet effet, en respectant rigoureusement la correspondance des phases (L1, L2, L3, N, PE) selon la configuration de réseau à analyser. Installer ensuite les pinces flexibles de courant autour des conducteurs associés, dans le bon sens, en suivant les repères indiqués sur les capteurs pour maintenir la cohérence du sens de puissance. Une fois les connexions réalisées et contrôlées, alimenter l’analyseur via la tension mesurée ou, si nécessaire, via sa batterie interne. Au premier démarrage, sélectionner la langue, régler l’horloge interne et vérifier les paramètres régionaux, afin d’obtenir un horodatage fiable des enregistrements.

Présentation des composants

L’interface frontale du MI2992ST est dominée par un large écran tactile TFT 10,1 pouces, qui sert à la fois de surface d’affichage des mesures et de zone de navigation dans les menus. Autour de cet écran se trouvent plusieurs touches physiques de fonction, destinées aux accès rapides : validation, retour, navigation contextuelle ou appel de vues prédéfinies. Ce double mode de contrôle, tactile et par boutons, assure un confort d’utilisation même avec des gants ou dans des environnements peu propices à l’usage exclusif du tactile.

Sur la tranche inférieure, les entrées de tension et les connecteurs de courant sont regroupés de manière lisible, avec un codage couleur et un marquage clair permettant de limiter les erreurs de câblage. Les interfaces de communication – USB Type-C, Ethernet RJ45, et les antennes internes pour le Wi-Fi et le Bluetooth – sont généralement situées sur le côté, protégées par des capots ou des zones encastrées, afin de limiter l’intrusion de poussière. La face arrière intègre les patins de support, les points de fixation éventuels ainsi que le compartiment de la batterie Li-ion. L’ensemble forme une unité compacte, pensée pour être déplacée facilement d’un site à l’autre grâce à la mallette de transport.

Utilisation de base

Pour une première campagne de mesure, sélectionner dans le menu principal le type de schéma de raccordement correspondant à l’installation : triphasé 4 fils, triphasé 3 fils, réseau en triangle, configuration 1W ou 2W split, etc. L’analyseur de qualité de puissance Classe A – MI2992ST – Metrel propose des assistants de configuration guidée qui aident à vérifier la cohérence entre les connexions physiques et le choix logiciel. Une fois la configuration validée, l’écran principal affiche les tensions, courants, puissances actives et réactives, facteurs de puissance et fréquence en temps réel, avec une mise en forme claire et des codes couleurs distincts pour chaque phase.

Pour analyser la qualité de puissance, accéder aux menus dédiés aux harmoniques, aux événements et aux statistiques à long terme. Les vues harmoniques présentent les composantes jusqu’au 63e ordre et permettent de repérer immédiatement les distorsions susceptibles de perturber les équipements sensibles. Les enregistrements d’événements capturent automatiquement les creux, surtensions, interruptions, RVC et transitoires, avec date, heure et amplitude. Il est possible de définir une durée d’enregistrement, des seuils d’alarme et une fréquence de stockage, puis de laisser l’instrument fonctionner en continu. En fin de campagne, les données se transfèrent via USB, Ethernet ou Wi-Fi vers le logiciel MPVision, qui offre des fonctions avancées de traitement, comparaison, génération de courbes et édition de rapports personnalisés conformes aux normes.

Entretien et sécurité

Au quotidien, l’entretien de l’analyseur de qualité de puissance Classe A – MI2992ST – Metrel se limite à quelques gestes simples : dépoussiérer la coque et l’écran avec un chiffon doux légèrement humide, vérifier l’absence de détériorations visibles sur les cordons et pinces de courant, contrôler périodiquement la bonne tenue mécanique des connecteurs. Il est recommandé d’éviter les solvants agressifs ou les produits abrasifs qui pourraient endommager la surface de l’écran ou les marquages. Le stockage se fait idéalement dans la mallette de transport fournie, à l’abri de l’humidité excessive et des variations thermiques brutales.

Sur le plan de la sécurité, toujours respecter les règles de mise hors tension ou de protection individuelle adaptées au niveau de tension et à l’environnement de travail : port de gants isolants, lunettes de protection, respect des distances, verrouillage des tableaux lorsque nécessaire. Avant chaque nouvelle session de mesure, valider que la catégorie de surtension, la plage de tension et la configuration du réseau sont compatibles avec les spécifications de l’instrument. Un étalonnage périodique, réalisé par un laboratoire agréé, garantit le maintien des performances métrologiques dans le temps et contribue à la fiabilité des rapports fournis aux clients et autorités de contrôle.
