Four point fixe de l’étain - GD-2300S

Conçu pour les laboratoires de métrologie les plus exigeants, Four point fixe de l’étain - GD-2300S est un four d’étalonnage haute stabilité dédié à la réalisation du point de congélation de l’étain, offrant une plage de température de 50 à 300 °C, une stabilité de ±0,02 °C et une chambre de bain profonde de 350 mm pour des étalonnages de sondes de précision en totale confiance.

La structure du Four point fixe de l’étain - GD-2300S repose sur une cuve de bain en aluminium de haute qualité, matériau reconnu pour son excellente conductivité thermique et sa résistance mécanique dans le temps, logée dans un châssis métallique robuste pensé pour les environnements industriels et de laboratoire. Les surfaces sont protégées par des finitions anti‑corrosion et des peintures techniques durables, limitant l’usure prématurée même en fonctionnement intensif. L’électronique de régulation numérique PID est intégrée dans un module ventilé, avec une disposition interne réfléchie pour optimiser la dissipation thermique, réduire les contraintes sur les composants et prolonger la durée de vie de l’appareil. La conception respecte les normes modernes de sécurité électrique et énergétique, avec une alimentation universelle 110–240 VAC et une puissance optimisée autour de 1200 W pour concilier performance thermique et consommation maîtrisée.

Four point fixe de l’étain - GD-2300S trouve naturellement sa place dans les laboratoires de métrologie, centres d’essais, organismes d’étalonnage accrédités et services qualité des industries pharmaceutiques, aéronautiques, énergétiques ou de process. Spécifiquement conçu pour la réalisation du point fixe de l’étain, il permet d’étalonner avec une grande reproductibilité des thermomètres de référence, sondes platine, capteurs industriels ou chaînes de mesure nécessitant une traçabilité robuste. La large ouverture utile de 63,5 mm et la profondeur de 350 mm offrent un confort d’utilisation appréciable, même avec plusieurs sondes simultanées ou des gaines de protection volumineuses, favorisant des campagnes d’essai plus efficaces. En apportant stabilité, uniformité et exactitude d’affichage, l’appareil contribue à instaurer un climat de confiance dans les mesures, renforce la crédibilité des rapports d’essai et facilite le respect des exigences ISO, COFRAC ou autres référentiels qualité.

Spécifications Techniques

Guide d'utilisation : Four point fixe de l’étain - GD-2300S

Installation et mise en service

Avant toute chose, installer le Four point fixe de l’étain - GD-2300S sur une surface plane, stable et résistante à la chaleur, en laissant un espace suffisant tout autour pour assurer la circulation de l’air et un accès aisé au panneau de commande. S’assurer que l’environnement est sec, bien ventilé et éloigné des sources de vibrations ou de poussières excessives. Vérifier que la tension d’alimentation disponible se situe bien entre 110 et 240 VAC, 50–60 Hz, puis raccorder le cordon secteur à une prise avec mise à la terre conforme aux normes de sécurité en vigueur. Une fois l’appareil en place, contrôler visuellement l’intérieur de la chambre de bain aluminium pour s’assurer de l’absence de corps étrangers ou de détériorations apparentes. Mettre ensuite sous tension via l’interrupteur principal, laisser l’électronique de régulation s’initialiser, puis vérifier que les affichages numériques sont lisibles et cohérents avant de commencer une première montée en température à faible consigne, afin de valider le bon fonctionnement général.

Présentation des composants

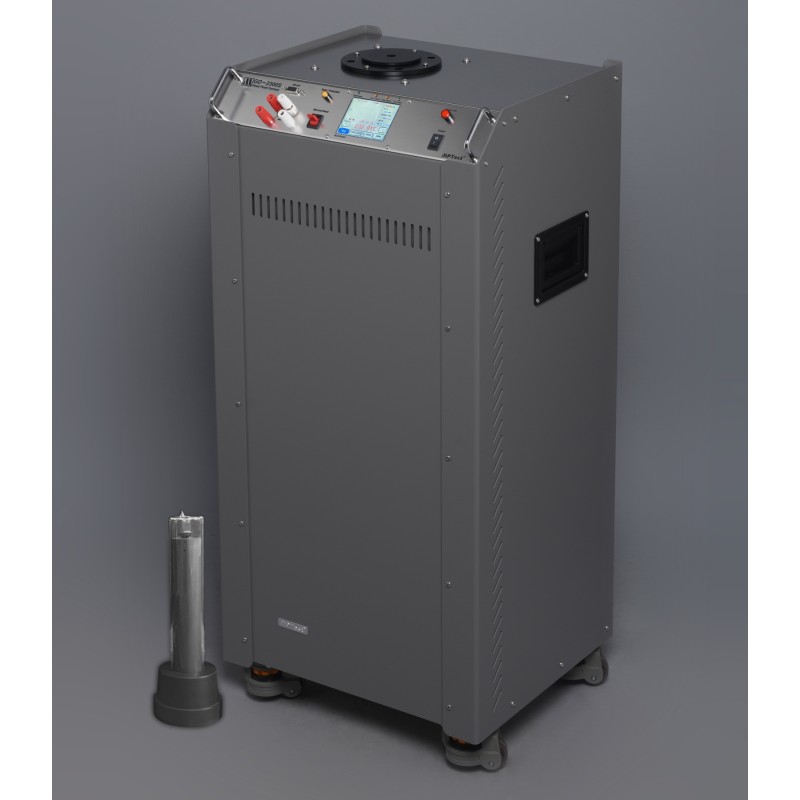

Le Four point fixe de l’étain - GD-2300S se compose d’un châssis principal intégrant la chambre de bain en aluminium, accessible par une ouverture cylindrique de 63,5 mm de diamètre en partie supérieure, permettant l’insertion de cellules de point fixe, gaines de protection ou sondes de température. Sur la face avant se trouve le panneau de commande numérique, avec un afficheur principal indiquant la température du bain, un afficheur de consigne, ainsi que des touches ou boutons dédiés au réglage de la température, à la navigation dans les paramètres et au démarrage/arrêt du chauffage. Des voyants lumineux signalent généralement l’état de chauffe ou la stabilisation. La partie arrière accueille la prise d’alimentation secteur, l’interrupteur général et, le cas échéant, des connecteurs de communication ou interfaces de sécurité selon la configuration. L’ensemble repose sur une base stable, parfois équipée de patins ou roulettes selon les versions, pour faciliter le positionnement dans le laboratoire.

Utilisation de base

Pour réaliser un point fixe de l’étain, commencer par préparer la cellule de point fixe ou l’ensemble de sondes à étalonner conformément aux procédures internes de métrologie. Allumer le Four point fixe de l’étain - GD-2300S, puis régler la consigne de température à la valeur appropriée pour la séquence de chauffe, en suivant les recommandations liées au point de congélation de l’étain. Une fois la consigne définie, lancer le chauffage et surveiller la montée en température, sachant qu’un passage de 25 °C à 300 °C nécessite environ 25 minutes. Lorsque la température cible est atteinte, laisser le four se stabiliser pendant 20 à 30 minutes, en vérifiant la stabilité affichée et, si besoin, en contrôlant la température avec une sonde de référence. Insérer ensuite les sondes ou la cellule dans la zone utile de 350 mm de profondeur, en s’assurant qu’elles sont correctement immergées et positionnées à la hauteur recommandée (notamment pour respecter l’uniformité axiale). Effectuer les lectures et enregistrements nécessaires lorsque le bain est stable, puis retirer les instruments avec précaution. Après la campagne d’essais, ramener progressivement la consigne vers une température plus basse et laisser l’appareil refroidir avant de le mettre hors tension.

Entretien et sécurité

Un entretien régulier garantit des performances de mesure constantes et prolonge la durée de vie du Four point fixe de l’étain - GD-2300S. Il est conseillé de dépoussiérer périodiquement les grilles de ventilation et le châssis à l’aide d’un chiffon sec ou légèrement humide, en évitant tout contact de liquides avec les parties électriques. La chambre de bain doit rester propre : vérifier fréquemment qu’aucun corps étranger ne s’y trouve et respecter scrupuleusement les recommandations du constructeur concernant les matériaux compatibles et les conditions d’usage. Avant toute intervention de nettoyage ou de maintenance, débrancher l’appareil et attendre le refroidissement complet du bain. Sur le plan sécurité, ne jamais toucher les parties chaudes pendant le fonctionnement, utiliser des gants de protection adaptés, et veiller à ce que les câbles de sondes ne créent pas de risque de chute. En cas de comportement anormal, d’odeur suspecte ou de messages d’erreur récurrents sur l’afficheur, interrompre immédiatement l’utilisation, couper l’alimentation et faire vérifier le four par un service technique compétent. Un contrôle métrologique périodique, incluant la vérification de l’exactitude d’affichage et de la stabilité, est également recommandé pour conserver une traçabilité optimale.
