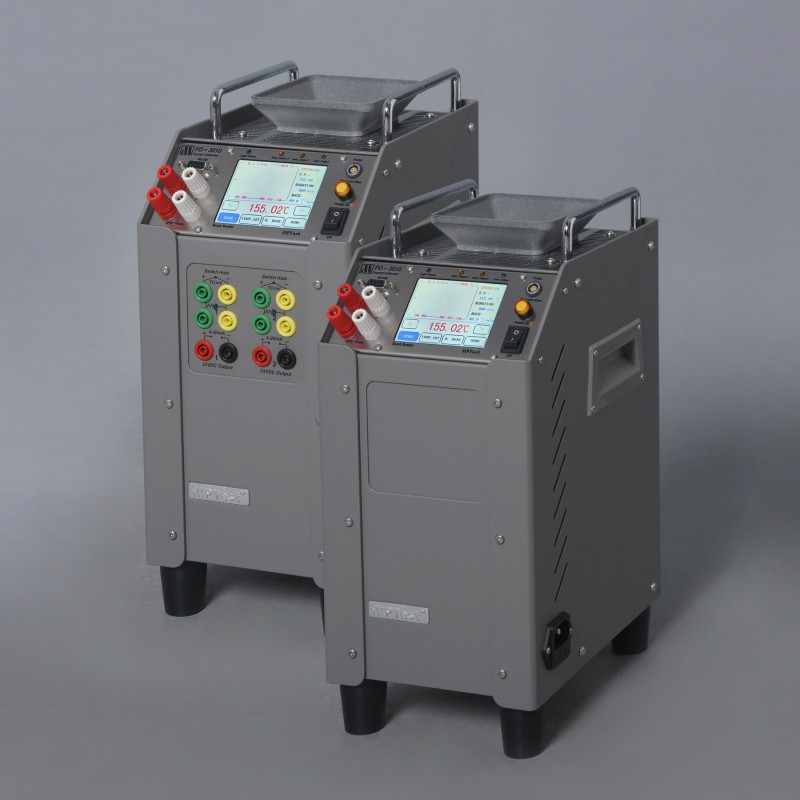

Puits sec de température polyvalent −15 °C à 155 °C - PD-3010

Conçu pour les laboratoires exigeants, les lignes de production et les services métrologie, le Puits sec de température polyvalent −15 °C à 155 °C - PD-3010 est un calibrateur à puits sec Peltier offrant une large plage de fonctionnement, une stabilité exceptionnelle de ±0,02 °C sur 10 minutes et une programmation avancée via écran tactile couleur pour des étalonnages de sondes de température rapides, précis et parfaitement traçables.

Robuste et compact, le Puits sec de température polyvalent −15 °C à 155 °C - PD-3010 s’appuie sur une technologie de refroidissement par semi-conducteurs haut de gamme, intégrée dans un châssis métallique soigneusement ventilé pour assurer une dissipation thermique optimale et une excellente tenue dans le temps. Les finitions soignées, la qualité des isolants thermiques et des composants électroniques, ainsi que la conception du bloc chauffant cylindrique de 30 mm de diamètre et 200 mm de profondeur garantissent une grande longévité, même en fonctionnement intensif. Pensé pour les environnements industriels et de laboratoire, l’appareil limite les consommations énergétiques tout en respectant les normes actuelles de sécurité et de performance, ce qui en fait un investissement durable et responsable.

Le Puits sec de température polyvalent −15 °C à 155 °C - PD-3010 trouve parfaitement sa place dans les laboratoires d’étalonnage, les ateliers de maintenance, l’agroalimentaire, la pharmaceutique, l’aéronautique ou encore l’instrumentation industrielle, partout où la fiabilité des mesures de température est critique. Grâce à ses manchons de transfert thermique interchangeables, il permet de calibrer différents types de sondes (PT100, thermocouples, sondes à résistance, etc.) avec une grande simplicité, tout en réduisant les temps d’arrêt et en améliorant la qualité globale des processus. La programmation de profils multi-segments sur l’écran tactile facilite les campagnes d’essais répétitives, apporte du confort d’utilisation au technicien et contribue à instaurer un climat de confiance autour des résultats de mesure. En option, le module de mesure électrique double voie renforce encore le contrôle qualité en centralisant à la fois la génération de température et la mesure des signaux de capteurs.

Spécifications Techniques

Guide d'utilisation : Puits sec de température polyvalent −15 °C à 155 °C - PD-3010

Installation et mise en service

Avant la première utilisation du Puits sec de température polyvalent −15 °C à 155 °C - PD-3010, installer l’appareil sur une surface plane, stable et non inflammable, à l’abri des courants d’air et des sources de chaleur directes. Prévoir un espace suffisant autour des aérations latérales pour permettre une circulation d’air correcte, condition indispensable à la bonne performance du système Peltier. Vérifier ensuite que la tension d’alimentation du site est compatible avec celle indiquée sur la plaque signalétique du calibrateur, puis brancher le câble secteur sur la prise prévue à l’arrière de l’appareil. Mettre l’interrupteur principal en position marche : l’écran tactile couleur s’initialise et affiche le menu d’accueil. Avant tout étalonnage, laisser le puits sec se stabiliser quelques minutes à température ambiante et contrôler visuellement l’état du bloc métallique et des manchons afin de s’assurer de l’absence de saletés, de condensation ou de dommages mécaniques.

Présentation des composants

Le Puits sec de température polyvalent −15 °C à 155 °C - PD-3010 est structuré autour d’un bloc cylindrique chauffant/refroidissant logé dans la partie supérieure de l’appareil, accessible par l’ouverture du puits dans lequel viennent se positionner les sondes à étalonner via des manchons d’adaptation. En façade, l’écran tactile couleur constitue le cœur de l’interface utilisateur : il permet de régler la consigne de température, de lancer des rampes ou profils multi-segments et de visualiser en temps réel la valeur mesurée, la consigne et les paramètres d’état. Sous ou à proximité de l’écran se trouvent des touches de commande ou zones tactiles contextuelles pour accéder aux menus avancés. Selon la configuration choisie, l’appareil peut intégrer ou recevoir un module de mesure électrique double voie, offrant des bornes ou connecteurs spéciaux pour brancher directement les sondes (thermocouples, PT100, etc.). Sur les côtés, les fentes de ventilation assurent le refroidissement du module Peltier et des composants électroniques, tandis qu’à l’arrière se trouvent la prise secteur, l’interrupteur et éventuellement des ports de communication ou interfaces supplémentaires selon la version.

Utilisation de base

Pour réaliser un étalonnage standard avec le Puits sec de température polyvalent −15 °C à 155 °C - PD-3010, commencer par sélectionner et insérer le manchon de transfert thermique adapté au diamètre de la sonde à étalonner, en veillant à ce que le jeu soit réduit afin d’optimiser l’échange thermique. Depuis l’écran tactile, définir la consigne de température souhaitée dans la plage de −15 °C à 155 °C, puis valider le réglage pour lancer la montée ou la descente en température. L’appareil utilise sa régulation PID entièrement numérique pour atteindre la consigne, puis se stabilise avec une dérive maximale de ±0,02 °C sur 10 minutes. Une fois la stabilité atteinte, placer la sonde de référence et la sonde à étalonner dans le puits, en respectant la profondeur maximale utile de 200 mm et en évitant les contacts directs entre sondes pour ne pas perturber la mesure. Lire les valeurs affichées soit sur un indicateur externe relié à la sonde de référence, soit via le module de mesure électrique optionnel, puis consigner les écarts de mesure. Pour des essais répétés, il est possible de programmer des profils multi-segments (par exemple plusieurs paliers de température successifs) afin d’automatiser la séquence et de gagner un temps précieux. À la fin de la session, ramener la consigne à une valeur proche de l’ambiante, attendre le retour à température de sécurité, puis retirer les sondes avec précaution.

Entretien et sécurité

Pour maintenir les performances du Puits sec de température polyvalent −15 °C à 155 °C - PD-3010 dans la durée, un entretien régulier et quelques règles de sécurité simples sont à respecter. Toujours laisser l’appareil refroidir avant de le déplacer ou d’intervenir sur le bloc de puits, en particulier après des utilisations à haute température. Nettoyer la surface externe avec un chiffon doux et légèrement humide, sans solvants agressifs ni produits abrasifs, et veiller à ce qu’aucun liquide ne pénètre dans les ouvertures de ventilation. Les manchons de transfert doivent rester propres, secs et exempts de dépôts : un nettoyage délicat et un séchage complet prolongent leur durée de vie et garantissent un bon contact thermique. Ne jamais insérer de sondes endommagées, graisseuses ou présentant des bavures métalliques susceptibles d’abîmer le puits. Assurer une ventilation libre autour de l’appareil pour protéger le module Peltier de toute surchauffe. En cas de doute sur le fonctionnement, se référer systématiquement à la notice du constructeur ou à un service de maintenance agréé, et ne pas ouvrir l’appareil soi-même. Enfin, débrancher systématiquement le calibrateur de la prise secteur avant tout transport ou intervention de maintenance préventive.
