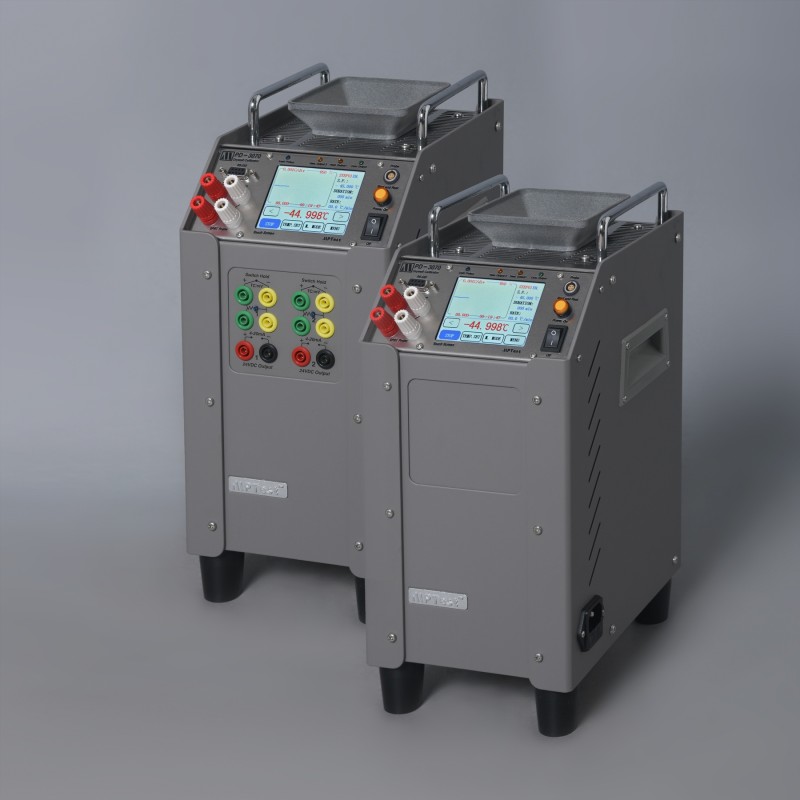

Puits sec basse température −45 °C à 125 °C - PD-3070

Conçu pour les laboratoires exigeants et les services de métrologie industrielle, le Puits sec basse température −45 °C à 125 °C - PD-3070 est un calibrateur de température à puits sec de haute précision, piloté par régulation PID numérique, offrant une plage de fonctionnement étendue de −45 °C à 125 °C, une stabilité exceptionnelle de ±0,02 °C sur 10 minutes et une résolution d’affichage de 0,01 °C pour des étalonnages rapides, fiables et traçables.

Le Puits sec basse température −45 °C à 125 °C - PD-3070 repose sur un châssis métallique robuste, pensé pour résister aux contraintes des environnements industriels comme des laboratoires de contrôle qualité. Son bloc chauffant conique est usiné avec précision pour optimiser le transfert thermique, tandis que les manchons de transfert garantissent un excellent contact avec les sondes insérées. La technologie de refroidissement par semi-conducteurs Peltier à deux étages limite les pièces mécaniques mobiles, réduisant l’usure et le risque de panne. Les finitions soignées et les surfaces traitées assurent une bonne résistance à la corrosion et aux manipulations répétées, pour un investissement durable dans le temps. La conception répond aux standards modernes de performance énergétique, avec une régulation fine évitant les surconsommations inutiles.

En laboratoire, en atelier de maintenance ou sur une ligne de production, le Puits sec basse température −45 °C à 125 °C - PD-3070 s’intègre naturellement dans les procédures d’étalonnage des capteurs de température, sondes Pt100, thermocouples ou thermomètres industriels. Sa large plage de −45 °C à 125 °C couvre aussi bien les applications basse température (stockage frigorifique, chaîne du froid, pharmaceutique) que les contrôles en température modérée (process agroalimentaire, HVAC, recherche). La stabilité remarquable et l’uniformité du bloc réduisent le temps d’attente entre deux points, ce qui fluidifie les campagnes d’essais et apporte une vraie sérénité aux techniciens, moins soumis au stress des délais. L’écran tactile couleur et la programmation de profils multi-segments simplifient le travail quotidien, permettant d’automatiser des montées et descentes en température pour des séquences répétitives, tout en limitant le risque d’erreur humaine et en renforçant la confiance dans les résultats d’étalonnage.

Spécifications Techniques

Guide d'utilisation : Puits sec basse température −45 °C à 125 °C - PD-3070

Installation et mise en service

Avant toute utilisation, installer le Puits sec basse température −45 °C à 125 °C - PD-3070 sur une surface plane, stable et résistante à la chaleur. Laisser un espace libre suffisant autour de l’appareil, notamment à l’arrière et sur les côtés, afin de garantir une bonne circulation de l’air pour les modules Peltier et l’électronique de puissance. Éviter les zones exposées aux vibrations, à l’humidité excessive ou à des poussières importantes, qui pourraient altérer la performance et la longévité de l’appareil. Raccorder ensuite le câble d’alimentation à une prise secteur conforme à la tension spécifiée par le fabricant et équipée d’une protection adaptée. Mettre l’appareil sous tension à l’aide de l’interrupteur principal puis laisser le système initialiser son électronique : l’écran tactile s’allume, effectue un autocontrôle et affiche le menu principal de réglage. Avant le premier cycle de travail, il est recommandé de laisser le puits atteindre une température de référence modérée (par exemple 20 °C ou 25 °C) afin de stabiliser thermiquement l’ensemble du bloc et des composants internes.

Présentation des composants

Le Puits sec basse température −45 °C à 125 °C - PD-3070 se compose d’un bloc chauffant conique situé sur la partie supérieure, dans lequel viennent se loger les manchons de transfert thermique et les sondes à étalonner. La zone de puits est étudiée pour assurer un contact optimal et une distribution homogène de la température sur une profondeur de 200 mm. En façade, l’écran tactile couleur donne accès aux menus de réglage, à l’affichage de la température réelle et consigne, ainsi qu’à la programmation des profils multi-segments (paliers successifs, rampes, temps de stabilisation). Des connecteurs et borniers en façade ou sur le panneau latéral permettent, lorsqu’ils sont présents, de raccorder le module optionnel de mesure électrique double voie pour la lecture directe de capteurs de température. L’arrière de l’appareil regroupe généralement l’entrée d’alimentation, le fusible et, selon la configuration, des interfaces de communication ou de service. Quatre pieds assurent la stabilité de l’unité sur la paillasse. La mallette de transport fournie permet de déplacer l’appareil en toute sécurité entre différents sites d’intervention.

Utilisation de base

Pour réaliser un étalonnage, commencer par sélectionner le manchon de transfert thermique adapté au diamètre de la sonde à contrôler, afin de minimiser le jeu et d’optimiser le transfert de chaleur. Insérer le manchon dans le puits, puis positionner la sonde de référence et la sonde à étalonner selon les procédures internes du laboratoire, en veillant à atteindre la profondeur recommandée (idéalement proche de 200 mm pour bénéficier de la meilleure stabilité). Sur l’écran tactile, saisir la température consigne souhaitée ou charger un profil prédéfini. Lancer ensuite la montée ou la descente en température. Le Puits sec basse température −45 °C à 125 °C - PD-3070 adapte automatiquement la puissance de chauffe ou de refroidissement grâce à sa régulation PID numérique. Une fois la consigne atteinte, patienter le temps nécessaire à la stabilisation, indiqué par la stabilité de lecture ou par les critères internes de l’utilisateur. Relever les mesures affichées par l’instrument testé et, si disponible, par le module de mesure optionnel connecté. Répéter l’opération pour chaque point d’étalonnage sur la plage de −45 °C à 125 °C. À la fin de la séquence, revenir à une température proche de l’ambiante avant de retirer les sondes, afin de limiter les chocs thermiques et de protéger les inserts.

Entretien et sécurité

Pour préserver les performances du Puits sec basse température −45 °C à 125 °C - PD-3070, un entretien régulier et une utilisation conforme aux consignes de sécurité sont indispensables. Garder en permanence la zone de puits propre et exempte de particules : ne jamais introduire de liquide, de graisse ou de matériau contaminant dans le bloc chauffant, afin d’éviter les dépôts et les dégradations. Nettoyer l’extérieur de l’appareil avec un chiffon doux et légèrement humide, sans solvants agressifs. Vérifier périodiquement l’état du câble d’alimentation, des connecteurs et des manchons de transfert, et remplacer tout élément endommagé avant une nouvelle utilisation. Ne jamais dépasser la plage de température spécifiée, et respecter les temps de stabilisation pour éviter les cycles thermiques trop brusques. Pendant le fonctionnement, le bloc peut être très chaud ou très froid : porter des gants de protection adaptés et utiliser des outils appropriés pour manipuler les sondes et inserts. L’appareil doit être utilisé dans un environnement ventilé, sur une prise protégée, et mis hors tension avant toute opération de maintenance. Pour garantir une traçabilité optimale, il est recommandé de faire contrôler périodiquement le calibrateur par un laboratoire accrédité et de conserver les certificats d’étalonnage associés.
