Four-Bain multifonctions - CTM9350-165 - WIKA

Conçu pour les étalonnages les plus exigeants, le Four-Bain multifonctions - CTM9350-165 - WIKA est un calibrateur de température haut de gamme offrant une plage de -30 à +165 °C, un contrôle de température d’une grande stabilité et la mesure intégrée de résistances, tensions thermoélectriques et signaux 0/4…20 mA, idéal pour les laboratoires, ateliers et interventions sur site qui recherchent précision, rapidité et traçabilité complète.

Ce four-bain multifonctions repose sur une conception robuste et durable, avec un châssis optimisé pour un usage intensif en environnement industriel et en laboratoire de métrologie. Les surfaces sont protégées par des finitions résistantes à la corrosion et aux projections, tandis que l’isolation thermique avancée assure une excellente tenue dans le temps, en limitant les pertes d’énergie et les surchauffes locales. Les composants internes, sélectionnés pour leur stabilité à long terme, permettent de réduire la dérive et d’espacer les réétalonnages. L’appareil est conçu en conformité avec les standards modernes d’efficacité énergétique et de sécurité, tout en limitant les besoins en consommables, ce qui contribue à une approche plus écoresponsable de l’étalonnage.

Le Four-Bain multifonctions - CTM9350-165 - WIKA trouve naturellement sa place dans les industries biotechnologiques, pharmaceutiques, agroalimentaires, dans les centrales électriques et la construction d’installations, ainsi que dans les laboratoires de mesure et de contrôle de l’industrie chimique. En production, il permet de sécuriser les chaînes de mesure critiques et de réduire les temps d’arrêt grâce à ses temps de réponse courts et à sa régulation optimisée. En laboratoire, la précision de la température et l’instrument de mesure intégré simplifient les campagnes d’essai, améliorent la répétabilité et renforcent la conformité aux exigences réglementaires. La création de programmes d’étalonnage et de certificats directement depuis l’appareil facilite le travail des équipes qualité et métrologie, tout en apportant une grande sérénité lors des audits et inspections.

Spécifications Techniques

Guide d'utilisation : Four-Bain multifonctions - CTM9350-165 - WIKA

Installation et mise en service

Avant toute chose, installer le Four-Bain multifonctions - CTM9350-165 - WIKA sur une surface stable, plane et résistante à la chaleur, à proximité d’une alimentation électrique conforme aux spécifications du fabricant et d’une zone de travail ventilée. Laisser un espace suffisant autour de l’appareil pour garantir une bonne circulation de l’air et un accès facile à la zone de bain, aux connexions électriques et aux interfaces de mesure. Vérifier que le câble d’alimentation, le fusible et la prise sont en bon état, puis raccorder l’appareil au secteur sans encore l’allumer. S’assurer que les sondes et thermomètres à étalonner sont compatibles avec la plage de température -30 à +165 °C et que leurs surfaces sont propres et sèches. Une fois ces vérifications effectuées, mettre le four-bain sous tension via l’interrupteur dédié, puis laisser l’appareil réaliser son autodiagnostic de démarrage. Dès que l’écran tactile affiche le menu principal, sélectionner la langue, vérifier les paramètres de base (heure, date, unités °C/°F) puis, si nécessaire, charger un jeu de paramètres de contrôle adapté à l’application prévue avant de lancer la première montée en température.

Présentation des composants

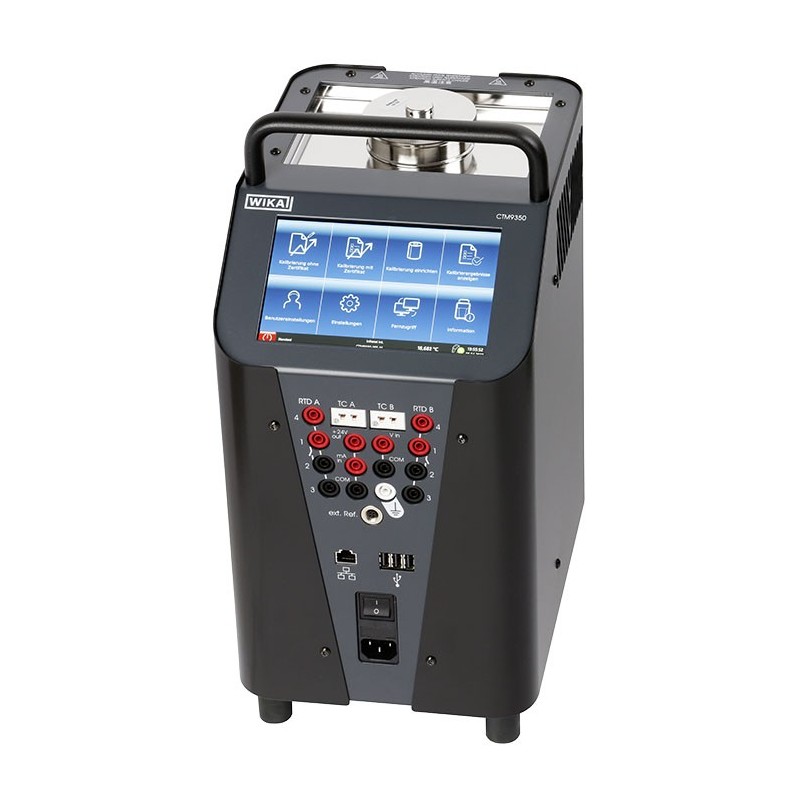

Le Four-Bain multifonctions - CTM9350-165 - WIKA s’organise autour de plusieurs zones fonctionnelles aisément identifiables. En façade, le grand écran tactile couleur constitue le cœur de l’interface utilisateur : il permet d’accéder aux menus, de paramétrer les points d’étalonnage, de sélectionner les capteurs connectés et de visualiser les valeurs en temps réel. Autour de cet écran, des touches virtuelles et physiques (selon configuration) donnent un accès rapide aux fonctions clés telles que le démarrage ou l’arrêt d’un programme, la mise en sécurité ou la navigation dans les menus. À l’intérieur se trouve le volume de bain ou de four, optimisé pour assurer une homogénéité de température élevée sur la zone destinée à recevoir les sondes et thermomètres. Sur le panneau de connexion, différentes bornes et connecteurs sont réservés à l’instrument de mesure intégré : entrées pour résistances de sondes, entrées pour tensions thermoélectriques de thermocouples, et entrée pour signaux de courant 0/4…20 mA provenant de transmetteurs de température. Suivant la configuration, des interfaces de communication (par exemple USB ou autres) peuvent être disponibles pour le transfert de données et la gestion de certificats. Enfin, les éléments de sécurité – indicateurs lumineux, messages d’alarme sur l’écran, dispositifs de limitation de température – complètent cet ensemble pour une utilisation fiable en continu.

Utilisation de base

Pour réaliser un étalonnage simple, commencer par définir la stratégie de contrôle dans le menu principal du Four-Bain multifonctions - CTM9350-165 - WIKA. Choisir le jeu de paramètres de régulation le plus adapté au type de capteur et à la stabilité de température recherchée parmi les quatre jeux disponibles. Régler ensuite le point de consigne de température dans la plage -30 à +165 °C, en tenant compte de la spécification des instruments à étalonner. Démarrer la montée ou la descente en température, puis patienter jusqu’à ce que l’appareil signale que la température est stabilisée. Introduire les sondes ou thermomètres à étalonner dans la zone de bain ou du four, en s’assurant qu’ils sont correctement immergés ou insérés sur la longueur recommandée pour garantir une mesure représentative. Si l’instrument de mesure intégré est utilisé, connecter les sondes résistives, thermocouples ou boucles de courant 0/4…20 mA aux bornes appropriées, puis sélectionner dans le menu le type de capteur correspondant afin que l’appareil affiche directement la température. Il est possible de créer ou de charger un programme d’étalonnage comprenant plusieurs points de consigne successifs ainsi que la durée de stabilisation pour chacun, ce qui automatise le déroulement de l’essai. À la fin de la séquence, les valeurs mesurées peuvent être consultées à l’écran et intégrées à un certificat d’étalonnage, ce qui facilite la documentation et le suivi des équipements.

Entretien et sécurité

Un entretien régulier et le respect des consignes de sécurité sont indispensables pour préserver les performances du Four-Bain multifonctions - CTM9350-165 - WIKA. Toujours laisser l’appareil revenir à une température sûre avant toute opération de nettoyage ou de maintenance. Nettoyer la surface extérieure avec un chiffon doux légèrement humide, sans solvants agressifs, afin de ne pas endommager les finitions ni l’écran tactile. Vérifier périodiquement l’état des câbles, connecteurs et sondes utilisés, et remplacer tout élément présentant des signes d’usure ou de détérioration. En exploitation, ne jamais dépasser la plage de -30 à +165 °C et suivre les recommandations de WIKA sur le type et le niveau de remplissage du bain ou sur les accessoires à utiliser, afin d’éviter les risques de débordement ou de brûlure. S’assurer que seuls des opérateurs formés utilisent l’appareil, en particulier pour la manipulation de températures extrêmes. Prévoir un contrôle métrologique régulier du four-bain et de l’instrument de mesure intégré, afin de garantir la traçabilité et la conformité aux normes en vigueur. En cas de message d’alarme ou de comportement inhabituel (temps de stabilisation anormal, dérive excessive), interrompre la procédure d’étalonnage, consigner les informations affichées et consulter la documentation du constructeur ou un service technique qualifié avant de reprendre l’exploitation.
