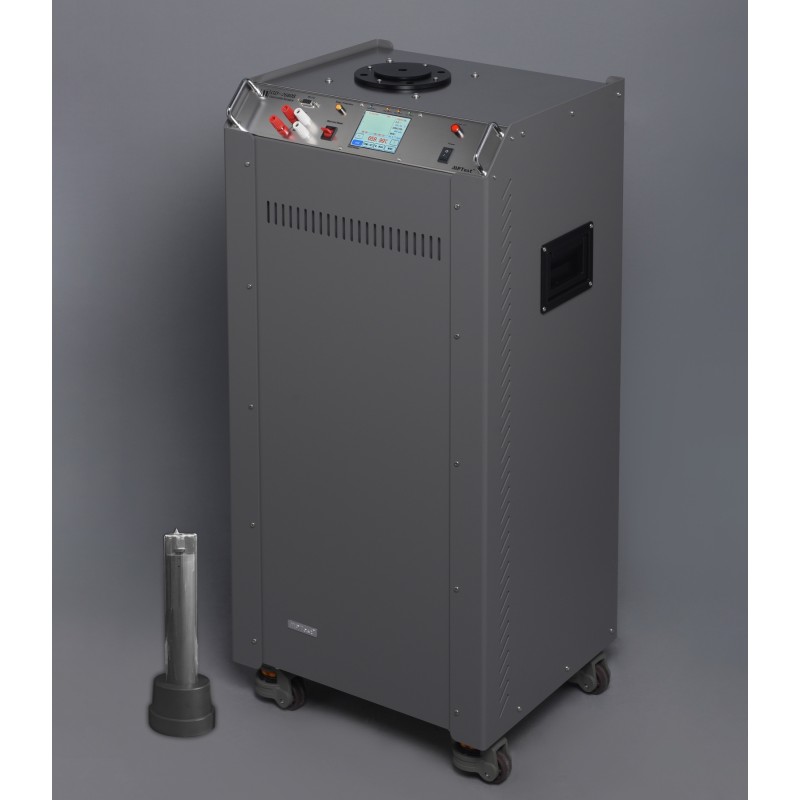

Four point fixe de l’aluminium - GD-2680S

Conçu pour les laboratoires métrologiques exigeants, Four point fixe de l’aluminium - GD-2680S est un four d’étalonnage haute température dédié à la réalisation précise du point de congélation de l’aluminium, offrant une plage de fonctionnement de 50 °C à 680 °C, une stabilité de régulation de ±0,02 °C et une chambre de bain de 56 mm de diamètre pour accueillir les sondes de référence les plus pointues.

La structure robuste du four repose sur un châssis métallique industriel associé à une chambre de bain en alliage de cuivre, choisie pour sa conductivité thermique exceptionnelle et sa résistance aux contraintes répétées de chauffage à haute température. Les surfaces extérieures sont protégées par des finitions conçues pour limiter la corrosion et l’usure en environnement de laboratoire, tandis que l’isolation thermique interne réduit les pertes de chaleur et contribue à la stabilité à long terme. Les composants électroniques de régulation PID entièrement numériques sont sélectionnés pour leur fiabilité, permettant au four de garder ses performances métrologiques durant de nombreuses années, avec un minimum de dérive et une excellente répétabilité des points fixes réalisés.

Four point fixe de l’aluminium - GD-2680S trouve naturellement sa place dans les laboratoires d’étalonnage accrédités, les services qualité de l’industrie, les centres de recherche et les fabricants de capteurs de température qui ont besoin de matérialiser le point fixe de l’aluminium autour de 660 °C. Son ouverture de 56 mm et sa profondeur utile de 350 mm permettent d’immerger des sondes à résistance de platine, thermocouples et capteurs industriels dans des conditions reproductibles, pour des étalonnages primaires ou secondaires. En pratique, cela se traduit par une meilleure traçabilité des mesures, une confiance renforcée dans les certificats d’étalonnage, et une réduction des incertitudes sur l’ensemble de la chaîne de mesure, créant un environnement de travail plus serein, rigoureux et conforme aux exigences normatives (ISO 17025, procédures internes, audits clients, etc.).

Spécifications Techniques

Guide d'utilisation : Four point fixe de l’aluminium - GD-2680S

Installation et mise en service

Avant toute utilisation de Four point fixe de l’aluminium - GD-2680S, installer l’appareil sur une surface plane, stable et résistante à la chaleur, dans un environnement bien ventilé et dégagé à l’arrière comme sur les côtés. Vérifier que la tension du réseau électrique disponible se situe bien entre 110 et 240 VAC, 50–60 Hz, et utiliser une prise avec mise à la terre conforme aux normes de sécurité en vigueur. Bloquer les roulettes une fois le four positionné afin d’éviter tout déplacement pendant le fonctionnement. Connecter le cordon d’alimentation, puis mettre l’interrupteur général en position marche, sans encore insérer de sondes. Laisser l’appareil quelques minutes sous tension afin que l’électronique de régulation PID se stabilise et que les autodiagnostics internes éventuels puissent s’effectuer correctement.

Présentation des composants

Sur la face avant se trouvent le panneau de contrôle numérique, l’afficheur principal de température (avec résolution de 0,01 °C) et les touches de paramétrage permettant de régler le point de consigne, de lancer une rampe de chauffe et de contrôler les fonctions de sécurité intégrées. La partie supérieure accueille l’ouverture circulaire donnant accès à la chambre de bain en alliage de cuivre, d’un diamètre de 56 mm et d’une profondeur utile de 350 mm, dans laquelle viennent s’immerger les sondes ou les cellules de point fixe. À l’arrière, les connecteurs d’alimentation et les dispositifs de ventilation et de dissipation thermique assurent un refroidissement adéquat de l’électronique. Le châssis repose sur des roulettes robustes, permettant de déplacer le four dans le laboratoire tout en offrant une bonne stabilité une fois immobilisé.

Utilisation de base

Pour une première utilisation, régler d’abord la température de consigne en utilisant le panneau de commande, en visant la zone autour du point fixe de l’aluminium (en pratique environ 660 °C, selon le protocole de référence utilisé dans le laboratoire). Démarrer la chauffe : le four mettra environ 90 minutes pour passer de 25 °C à 660 °C. Une fois la consigne atteinte, respecter un temps de stabilisation de 20 à 30 minutes, pendant lequel la régulation PID optimise la stabilité pour atteindre ±0,02 °C / 10 min. Insérer ensuite les sondes de température à étalonner ou la cellule de point fixe, en veillant à respecter une profondeur d’immersion suffisante (jusqu’à 150 mm pour bénéficier de la meilleure uniformité axiale). Suivre le protocole d’étalonnage de l’organisme de référence : attendre la phase de solidification contrôlée de l’aluminium, enregistrer les lectures dans la zone de plateau, puis retirer les sondes avec précaution une fois la séquence terminée. Il est recommandé de programmer des paliers et de toujours documenter les temps de stabilisation pour assurer la traçabilité métrologique.

Entretien et sécurité

Pendant toute la durée d’utilisation, manipuler Four point fixe de l’aluminium - GD-2680S avec des équipements de protection adaptés : gants thermiques, lunettes de sécurité et vêtements couvrants, la chambre de bain et les parties supérieures pouvant atteindre des températures très élevées. Ne jamais toucher les surfaces métalliques chaudes et éviter toute présence de liquides ou de matériaux inflammables à proximité immédiate du four. Après utilisation, ramener progressivement la consigne vers une température plus basse et laisser l’appareil refroidir naturellement avant de le débrancher ou de le déplacer. L’entretien courant consiste à dépoussiérer les grilles de ventilation, contrôler visuellement les câbles, vérifier périodiquement le bon fonctionnement de l’affichage et des sécurités, et s’assurer de la propreté de la zone de bain (sans corps étrangers). Pour conserver les performances métrologiques, planifier des vérifications régulières et, si nécessaire, des étalonnages du système de mesure interne selon les procédures recommandées par le fabricant et les exigences de votre système qualité.
