SONEL LKZ-2500 LITE Localisateur de câbles et d'infrastructures souterraines

Conçu pour les professionnels des réseaux enterrés, le SONEL LKZ-2500 LITE Localisateur de câbles et d'infrastructures souterraines permet de localiser, tracer et identifier avec une grande précision les câbles d’alimentation, conduites métalliques, éclairages extérieurs et installations de chauffage enterrées, grâce à une électronique de pointe, un mode actif et passif performant et une interface claire pensée pour le travail de terrain.

Le coffret robuste du système est réalisé en matériaux composites renforcés, résistants aux chocs, à l’abrasion et aux aléas climatiques, avec des joints périphériques assurant une protection efficace contre la poussière et l’humidité lors des interventions extérieures prolongées, tandis que les capteurs internes et les circuits d’injection de signal sont conçus selon des standards industriels élevés, pour garantir une stabilité de mesure durable, une excellente résistance aux surtensions et une empreinte environnementale maîtrisée grâce à une consommation optimisée et à l’utilisation de composants conformes aux directives européennes en vigueur.

Sur chantier, en voirie, sur un site industriel ou dans un parc logistique, le SONEL LKZ-2500 LITE Localisateur de câbles et d'infrastructures souterraines aide à réduire les risques d’endommagement accidentel de réseaux, à sécuriser les terrassements et à gagner un temps précieux lors des recherches de pannes ou d’extensions d’installations, en offrant une localisation claire de la trajectoire et de la profondeur estimée des câbles, une identification fiable des circuits visés et, via l’application Sonel LKZ Mobile, la possibilité de tracer et mémoriser les itinéraires pour une meilleure organisation des équipes, une diminution du stress et une collaboration plus fluide entre techniciens, responsables de travaux et maîtres d’œuvre.

Spécifications Techniques

Guide d'utilisation : SONEL LKZ-2500 LITE Localisateur de câbles et d'infrastructures souterraines

Installation et mise en service

Avant chaque intervention, commencer par vérifier l’intégrité visuelle du coffret, des câbles de connexion et des accessoires fournis avec le SONEL LKZ-2500 LITE Localisateur de câbles et d'infrastructures souterraines, afin de s’assurer qu’aucun élément n’est endommagé ou fissuré. Installer ensuite les piles ou accumulateurs recommandés dans le détecteur LKD-2500 et, le cas échéant, dans le transmetteur LKN-2500, en respectant scrupuleusement la polarité indiquée dans les compartiments. Une fois l’alimentation en place, allumer séparément le détecteur puis le transmetteur et laisser quelques instants aux circuits internes pour se stabiliser. Sur le lieu d’intervention, définir une zone de travail sécurisée, signaler au sol la zone de passage probable des câbles et choisir le mode de fonctionnement (actif avec LKN-2500 ou passif) en fonction de la nature du réseau et de l’accessibilité des conducteurs.

Présentation des composants

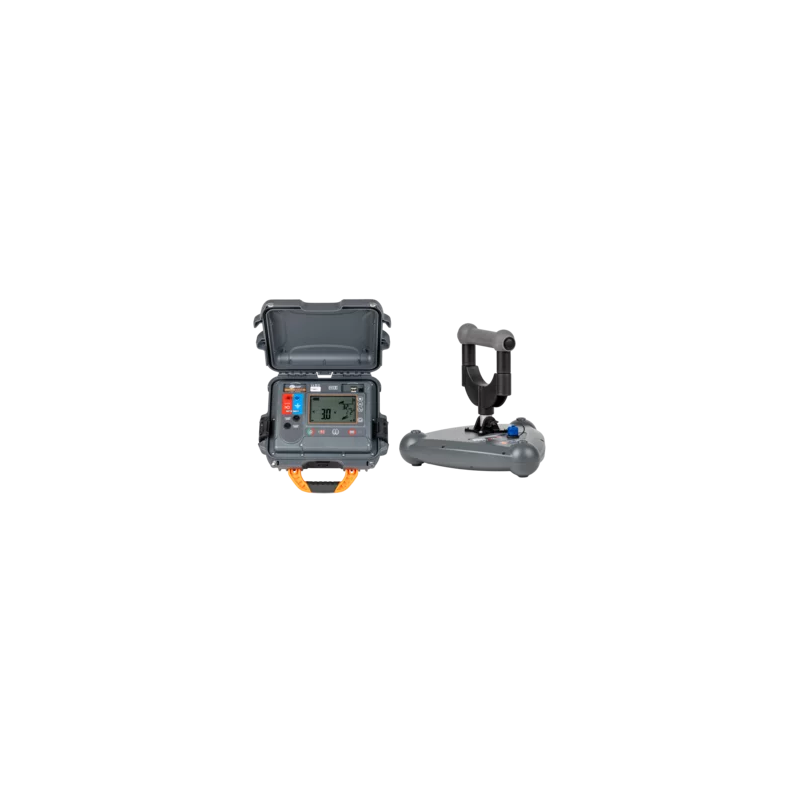

Le kit comprend principalement le détecteur LKD-2500, léger et maniable, qui sert à capter et afficher le signal émis par les conducteurs enterrés, et le transmetteur LKN-2500, destiné à injecter un signal de fréquence connue dans un câble ou une canalisation pour faciliter sa localisation. Le détecteur est équipé d’un écran numérique, de touches de sélection de mode, de gain et de fréquence, ainsi que d’indicateurs visuels de niveau de signal. Le transmetteur, quant à lui, dispose de bornes de connexion pour une liaison galvanique directe au conducteur, d’un sélecteur de fréquence (8 kHz ou 32 kHz) et d’un contrôle de la puissance d’injection, ainsi que de sorties dédiées pour la pince de couplage ou l’antenne d’induction. Selon le coffret choisi, différents accessoires peuvent être présents : câbles de raccordement avec pinces crocodiles, piquet de terre, pince de couplage, antenne d’induction et éventuellement des supports pour faciliter le transport et le rangement.

Utilisation de base

Pour une localisation en mode actif, commencer par connecter le transmetteur LKN-2500 au câble ou à la conduite à tracer, en privilégiant la méthode galvanique directe dès qu’un accès au conducteur est possible, car elle offre le meilleur couplage de signal. Raccorder une borne du transmetteur au conducteur cible et l’autre à une prise de terre appropriée, puis sélectionner la fréquence souhaitée (8 kHz pour les longues distances ou en présence de nombreux parasites, 32 kHz pour une localisation plus fine à proximité). Mettre ensuite le détecteur LKD-2500 en mode signal actif, choisir la même fréquence que sur le transmetteur et commencer à balayer la zone en promenant le détecteur au-dessus du sol, perpendiculairement à la trajectoire supposée du câble. Ajuster le gain afin d’obtenir un niveau de signal confortable sur l’écran : une augmentation du signal indique l’approche de la trajectoire, une décroissance signale l’éloignement. En mode passif, il suffit de mettre le détecteur sur le mode puissance (50/60 Hz) pour capter le champ émis par les câbles alimentés, ou sur le mode radio (2…65 kHz) pour exploiter les signaux présents dans l’environnement, pratique lorsque le conducteur n’est pas accessible à l’injection de signal. Dans tous les cas, avancer lentement, marquer au sol les points de maximum de signal et, si l’appareil le permet, utiliser les fonctions de profondeur estimée pour compléter la cartographie du réseau.

Entretien et sécurité

Après chaque utilisation, nettoyer délicatement le détecteur, le transmetteur et les accessoires à l’aide d’un chiffon doux et sec, afin d’éliminer poussières et traces d’humidité, et stocker l’ensemble dans le coffret de transport pour prévenir les chocs et la corrosion. Il est recommandé de retirer les piles en cas de non-utilisation prolongée afin d’éviter tout risque de fuite électrolytique pouvant endommager les circuits internes. Lors des interventions sur site, respecter strictement les règles de sécurité électrique : ne jamais connecter le transmetteur à un conducteur sous tension au-delà des limites spécifiées par le fabricant, porter des équipements de protection individuelle adaptés (gants isolants, chaussures de sécurité, gilet haute visibilité) et sécuriser le périmètre de travail si celui-ci se situe en voirie ou en zone de circulation. Ne pas utiliser l’appareil dans des atmosphères explosives ou dans des conditions extrêmes non prévues par la notice du constructeur, et faire contrôler périodiquement l’étalonnage et l’état général du kit de localisation afin de maintenir la fiabilité des mesures et la sécurité des opérateurs.
