SONEL LKD-2500 Localisateur de câbles et d'infrastructures souterraines

Conçu pour les équipes de maintenance les plus exigeantes, SONEL LKD-2500 Localisateur de câbles et d'infrastructures souterraines associe un détecteur haute sensibilité et un transmetteur performant LKN-2500 pour localiser avec précision câbles électriques, conduites métalliques et réseaux enterrés, même dans des environnements complexes et bruyants sur le plan électromagnétique.

Le détecteur LKD-2500 est encapsulé dans un boîtier robuste certifié IP65, résistant à la poussière, aux éclaboussures et aux conditions de chantier difficiles, tandis que le transmetteur LKN-2500 bénéficie d’une protection IP67 pour faire face sans faiblir à l’humidité et aux intempéries. Les deux unités utilisent une batterie Li‑ion rechargeable de haute capacité, limitant les remplacements de piles et réduisant les déchets, tout en assurant une autonomie confortable pour des journées complètes d’intervention. Les matériaux plastiques techniques utilisés offrent une excellente résistance aux chocs et aux rayures, et les finitions antidérapantes garantissent une prise en main sûre, même avec des gants ou sous la pluie.

En intervention sur des réseaux électriques basse ou moyenne tension, pour tracer un câble d’alimentation d’éclairage public, repérer une conduite de chauffage urbain préisolée ou suivre une canalisation d’eau enterrée avant terrassement, SONEL LKD-2500 Localisateur de câbles et d'infrastructures souterraines devient rapidement un allié incontournable : il permet de gagner du temps, de limiter les fouilles inutiles et de réduire le risque d’endommager des infrastructures critiques. Grâce à ses modes actif et passif, il s’adapte aussi bien aux réseaux alimentés qu’aux lignes hors tension, et l’application mobile Sonel LKZ Mobile, avec enregistrement GPS, facilite le partage des tracés avec le bureau d’études ou les collègues, pour une organisation plus fluide et un chantier plus serein.

Spécifications Techniques

Guide d'utilisation : SONEL LKD-2500 Localisateur de câbles et d'infrastructures souterraines

Installation et mise en service

Avant toute intervention sur le terrain, il est indispensable de charger complètement la batterie Li‑ion du détecteur et du transmetteur à l’aide des chargeurs fournis par le fabricant, jusqu’à ce que les indicateurs signalent la fin de charge. Sur le chantier, commencer par analyser la configuration du réseau à localiser : type de câble ou de canalisation, longueur approximative, profondeur estimée, présence de câbles voisins. Positionner ensuite le transmetteur LKN-2500 à proximité de l’extrémité accessible de la ligne (armoire électrique, borne, chambre de visite) et le relier, si possible, directement au câble ou à la conduite à tracer, selon les schémas de la notice Sonel. Allumer le transmetteur, sélectionner la fréquence de travail adaptée (8 kHz ou 32 kHz en mode Signal) puis mettre sous tension le détecteur LKD-2500 et choisir le même mode de fonctionnement. Après un bref auto-contrôle interne, l’appareil est prêt pour le repérage sur le terrain.

Présentation des composants

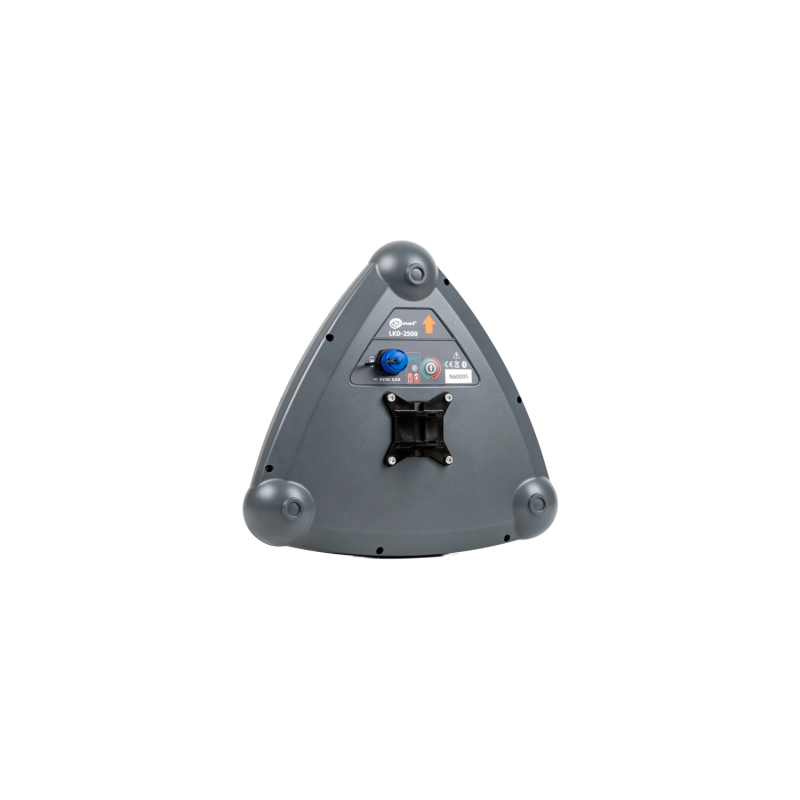

Le cœur du système est le détecteur LKD-2500, ergonomique et léger, conçu pour être tenu fermement même lors de longues phases de marche. Il intègre une antenne de réception, un écran d’affichage clair indiquant l’intensité du signal, le mode actif ou passif, la fréquence utilisée et d’autres informations utiles, ainsi qu’un haut-parleur ou un avertisseur sonore modulant la tonalité en fonction de la position par rapport à l’axe du câble. Le transmetteur LKN-2500 est un générateur de signal robuste, enfermé dans un boîtier IP67, qui peut être connecté directement à la ligne cible (mode de connexion galvanique) ou utilisé en couplage inductif via une pince ou une boucle spécifique. Selon la configuration, différents accessoires (câbles de connexion, piquets de terre, éventuellement pinces de transmission, sondes ou émetteurs supplémentaires) peuvent venir compléter l’ensemble pour améliorer la précision ou la portée de la localisation.

Utilisation de base

Pour un traçage standard, après avoir allumé les deux appareils et choisi la même fréquence, placer le détecteur au-dessus de la zone supposée du câble puis balayer lentement de gauche à droite, en maintenant l’antenne proche du sol. Observer l’intensité du signal à l’écran et écouter la variation sonore : lorsque le signal est maximal et le son le plus fort, le détecteur se trouve généralement à l’aplomb du câble. Avancer progressivement le long du tracé en répétant ces mouvements de balayage pour suivre précisément la trajectoire. En mode passif Power (50 Hz / 60 Hz), le détecteur peut identifier les câbles alimentés sans utiliser le transmetteur, pratique pour cartographier rapidement un réseau existant. Le mode Radio (2…65 kHz) exploite pour sa part les signaux radio ambiants captés par les conducteurs métalliques, utile pour repérer certaines conduites lorsque l’accès pour le branchement du transmetteur est limité. L’application Sonel LKZ Mobile peut être lancée sur smartphone pour enregistrer le parcours, associer chaque relevé à sa position GPS et générer un historique consultable après l’intervention.

Entretien et sécurité

Après chaque utilisation, essuyer le détecteur et le transmetteur avec un chiffon doux et sec pour éliminer poussières et traces d’humidité, en évitant tout solvant agressif susceptible d’endommager les surfaces plastiques ou les joints d’étanchéité. Vérifier régulièrement l’état des câbles de connexion, des fiches, des pinces et des accessoires : toute isolation abîmée ou tout connecteur déformé doit être remplacé immédiatement. Pour prolonger la durée de vie des batteries Li‑ion, éviter de stocker l’appareil entièrement déchargé ou en plein soleil dans un véhicule fermé ; privilégier un lieu sec, tempéré et ventilé. En matière de sécurité, respecter strictement les règles en vigueur pour le travail à proximité de réseaux électriques enterrés : port d’équipements de protection individuelle, vérification de l’absence de tension lorsque nécessaire, respect des distances de sécurité et des procédures de consignation. Ne jamais ouvrir les boîtiers ni tenter de modifier l’appareil : toute intervention interne doit être confiée à un service technique agréé Sonel afin de préserver les performances de localisation et la conformité réglementaire.
