SONEL LKZ-720 KIT

Conçu pour les réseaux électriques modernes et les environnements industriels exigeants, le localisateur de câbles et de conduites SONEL LKZ-720 KIT offre une traçabilité extrêmement précise des fils, câbles et canalisations métalliques, en combinant quatre émetteurs LKN-720 et un récepteur intelligent LKO-720 pour une localisation rapide, fiable et sécurisée jusqu’à 500 V AC/DC.

La conception du SONEL LKZ-720 KIT repose sur un boîtier robuste en plastique industriel renforcé, avec inserts antidérapants pour une prise en main sûre, même avec des gants. Les surfaces sont protégées contre les chocs, les éclaboussures et la poussière, grâce à un niveau de protection IP adapté aux chantiers et aux environnements tertiaires. Les finitions orange haute visibilité réduisent le risque de perte sur site, tandis que les connecteurs, cordons et sondes sont conçus pour supporter de nombreuses connexions et déconnexions sans altération des performances. L’électronique interne bénéficie de protections contre les surtensions et les erreurs de branchement, garantissant une longévité élevée et une stabilité de mesure constante dans le temps.

Sur le terrain, le SONEL LKZ-720 KIT s’impose comme un allié précieux pour les électriciens, les équipes de maintenance industrielle, les installateurs réseaux, les sociétés de facilities management ou encore les collectivités. Il permet de localiser des câbles sous tension ou hors tension, de suivre des conduites métalliques d’eau ou de chauffage, d’identifier un disjoncteur ou un fusible précis, mais aussi de repérer des ruptures ou courts-circuits sans démolition inutile. La clarté des indications à l’écran, l’aide graphique à la direction et à la profondeur, ainsi que la possibilité d’utiliser jusqu’à quatre émetteurs simultanément apportent du calme dans les interventions d’urgence et réduisent le stress lié aux coupures ou aux recherches longues et incertaines. De nombreux professionnels apprécient particulièrement la précision de localisation même dans les environnements complexes comme les locaux techniques denses, les faux-plafonds ou les tranchées en extérieur.

Spécifications Techniques

Guide d'utilisation : SONEL LKZ-720 KIT

Installation et mise en service

Avant la première utilisation, installer des piles neuves ou des accus pleinement chargés dans le récepteur LKO-720 et dans chaque émetteur LKN-720, en respectant la polarité indiquée dans les compartiments. Vérifier que les cordons de mesure fournis, les sondes et les pinces sont en bon état, sans gaine endommagée ni connecteur tordu. Sur le lieu d’intervention, préparer la zone de travail : signaler la présence de câbles potentiellement sous tension, porter les équipements de protection individuelle (gants isolants, lunettes, chaussures de sécurité) et, si possible, disposer du schéma d’installation ou des plans du site. Mettre ensuite sous tension les circuits à tester si un mode de localisation sur réseau alimenté est prévu, ou au contraire s’assurer de la coupure et du verrouillage des disjoncteurs en cas de travail hors tension. Allumer d’abord le ou les émetteurs, sélectionner le mode d’injection adapté (tension, courant, puissance ou pince) puis allumer le récepteur LKO-720 et choisir le mode de recherche correspondant.

Présentation des composants

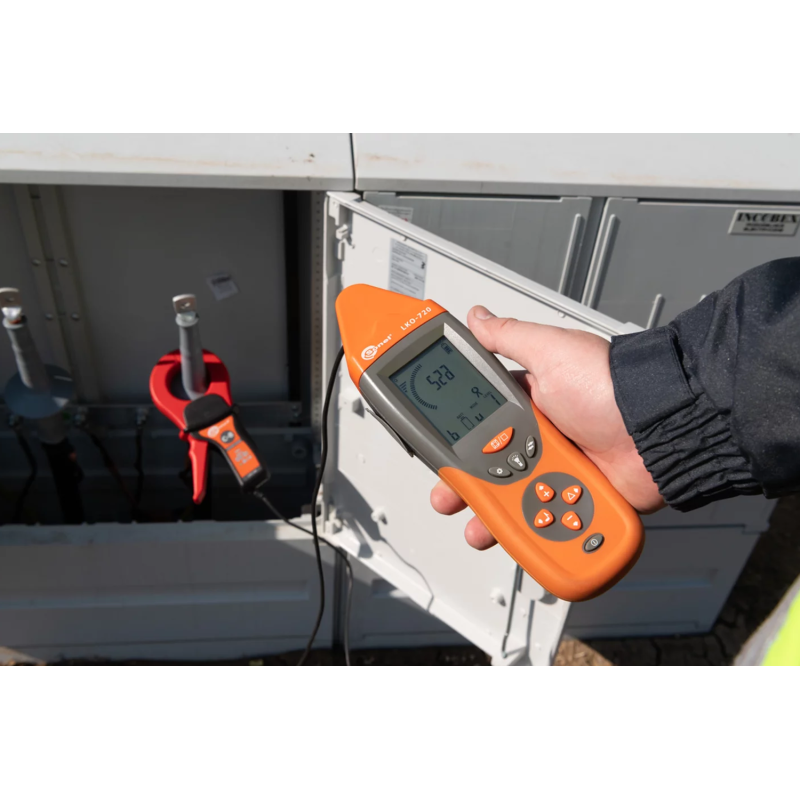

Le cœur du SONEL LKZ-720 KIT est le récepteur LKO-720, un appareil portatif doté d’un grand écran rétroéclairé, de touches de navigation et d’un réglage de sensibilité. Il sert à capter le signal émis sur les câbles ou conduites, indiquer la direction de la ligne, sa position approximative et parfois sa profondeur. Les quatre émetteurs LKN-720 permettent de travailler simultanément sur plusieurs circuits : chacun peut être connecté à un câble différent et identifié à l’écran par un code ou un symbole distinct, ce qui évite les confusions. Les cordons de mesure terminés par fiches et pinces crocodiles assurent la connexion directe aux conducteurs, tandis que les sondes sans contact permettent une détection dans les gaines ou les tableaux sans dénudage. Selon la configuration du kit, une pince de mesure peut être utilisée pour injecter le signal autour d’un câble sous tension, sans interruption de service. Un étui ou une mallette de transport protège l’ensemble durant le stockage et le transport entre les chantiers.

Utilisation de base

Pour une localisation simple de câble, commencer par connecter un émetteur LKN-720 au conducteur concerné : une borne sur le câble ou le fil ciblé, l’autre sur une référence (terre, neutre ou masse métallique selon la méthode recommandée dans la notice Sonel). Sélectionner ensuite sur l’émetteur le mode de sortie de signal désiré, par exemple mode courant-tension pour une bonne portée sur installations complexes. Approcher ensuite le récepteur LKO-720 de la zone supposée du passage de câble et augmenter graduellement la sensibilité jusqu’à obtenir un signal stable sur l’écran. Se déplacer lentement dans la direction où le bargraph et les flèches indiquent le maximum de signal : la trajectoire du câble suit généralement la ligne de plus forte intensité. Pour repérer un disjoncteur ou un fusible correspondant à un câble donné, laisser l’émetteur injecter son signal sur le circuit et passer le récepteur le long de la rangée de disjoncteurs ; celui qui donne la plus forte indication correspond au circuit ciblé. En cas d’utilisation de plusieurs émetteurs, s’assurer que le canal ou le code de chaque émetteur est correctement lu par le récepteur, puis alterner les mesures sans avoir besoin de rebrancher les fils.

Entretien et sécurité

Pour prolonger la durée de vie du SONEL LKZ-720 KIT, conserver les instruments au sec, à l’abri des températures extrêmes et de l’exposition prolongée au soleil. Après chaque intervention, nettoyer les boîtiers avec un chiffon doux légèrement humide, sans solvants agressifs, et essuyer soigneusement les cordons de mesure avant de les ranger. Vérifier régulièrement l’état des pointes de touches, des pinces et des isolants, et remplacer immédiatement tout accessoire endommagé. Ne jamais dépasser la tension nominale de 500 V AC/DC et respecter la catégorie de mesure indiquée ; toujours couper l’alimentation avant d’ouvrir un coffret si la procédure l’exige, et verrouiller mécaniquement les disjoncteurs lorsque des opérations prolongées sont prévues. Lorsqu’une pince de mesure est utilisée pour l’injection de signal, s’assurer qu’elle est correctement fermée et positionnée autour d’un seul conducteur. Enfin, faire contrôler périodiquement les appareils conformément aux recommandations Sonel (vérification métrologique et électrique) afin de garantir la sécurité et la fiabilité des mesures sur le long terme.
