SONEL LKZ-2500 START Localisateur de câbles et d'infrastructures souterraines

Conçu pour la localisation professionnelle des réseaux enterrés, SONEL LKZ-2500 START Localisateur de câbles et d'infrastructures souterraines associe un émetteur LKN-2500 puissant et un détecteur LKD-2500 précis afin de tracer rapidement câbles électriques, canalisations métalliques et infrastructures techniques, même dans des environnements complexes et fortement perturbés.

La conception du kit repose sur des matériaux robustes et des boîtiers étanches répondant aux exigences du terrain : le transmetteur LKN-2500 bénéficie d’un indice de protection IP67 et le détecteur LKD-2500 d’un indice IP65, ce qui garantit une excellente résistance à la poussière, à la boue et aux projections d’eau. Les plastiques techniques de la coque, les joints d’étanchéité périphériques et les claviers à membrane sont étudiés pour supporter chocs, vibrations, variations de température de -10 à +50 °C et contraintes répétées d’utilisation quotidienne. Les circuits électroniques sont protégés contre les surcharges et les influences parasites, contribuant à une durée de vie prolongée de l’instrument et à une réduction des remplacements prématurés, dans une logique de fiabilité et de limitation des déchets électroniques.

En milieu urbain, industriel ou tertiaire, SONEL LKZ-2500 START Localisateur de câbles et d'infrastructures souterraines trouve sa place lors de travaux de terrassement, de maintenance de réseaux ou de diagnostics de sécurité, pour localiser des câbles d’énergie, des lignes de télécommunication, des systèmes de protection contre la foudre ou des canalisations métalliques d’eau, de gaz ou de chauffage. Le travail devient plus serein : la précision de la détection réduit le risque d’endommager des réseaux existants, limite les arrêts de chantier, sécurise les équipes et favorise une organisation plus fluide des interventions. Grâce à l’application Sonel LKZ Mobile et à l’enregistrement des tracés avec position GPS, les équipes terrain partagent facilement leurs relevés, ce qui renforce la traçabilité des réseaux et la collaboration entre services techniques, bureaux d’études et exploitants.

Spécifications Techniques

Guide d'utilisation : SONEL LKZ-2500 START Localisateur de câbles et d'infrastructures souterraines

Installation et mise en service

Avant la première utilisation, commencer par déballer soigneusement le kit et vérifier la présence de tous les éléments : transmetteur LKN-2500, détecteur LKD-2500, câbles de connexion galvanique, éventuellement pince inductive, ainsi que la documentation Sonel. Installer les batteries ou packs d’alimentation recommandés par le fabricant, en respectant scrupuleusement la polarité et le type d’accumulateur préconisé. Une fois l’alimentation en place, mettre sous tension d’abord le détecteur, puis le transmetteur si un mode actif est prévu. Vérifier que l’affichage s’allume correctement et que les tests automatiques au démarrage ne signalent aucune anomalie. Avant de se rendre sur chantier, il est conseillé de réaliser un essai rapide sur un câble connu pour se familiariser avec les indications de l’écran, les niveaux de signal et le comportement des bargraphes.

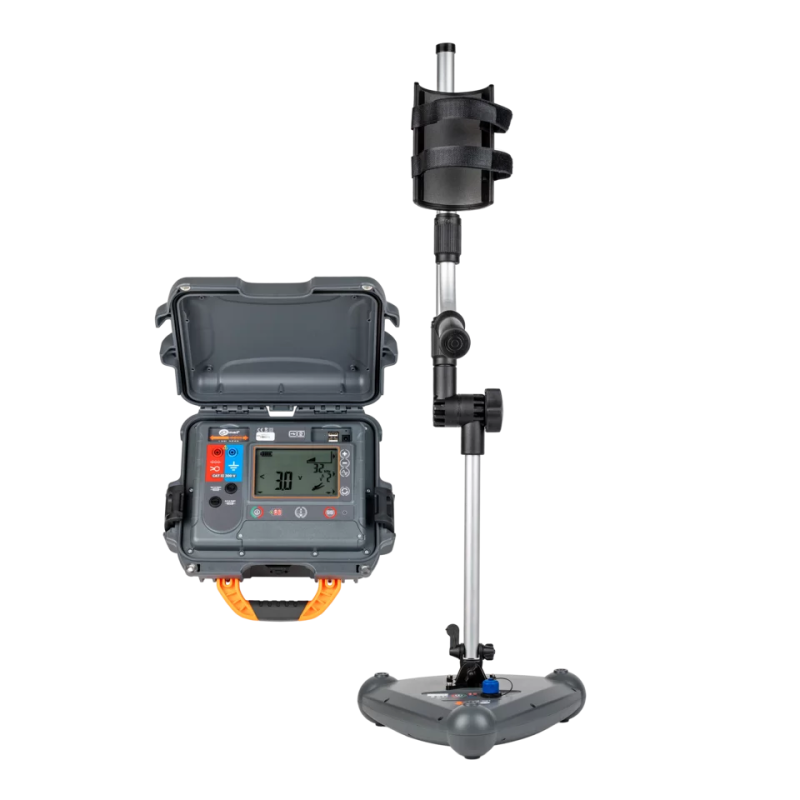

Présentation des composants

Le transmetteur LKN-2500 est l’élément chargé d’injecter le signal de localisation dans le réseau à tracer. Il dispose de bornes de sortie pour la connexion galvanique directe sur conducteurs accessibles, ainsi que d’un système d’antenne interne permettant l’induction sur un câble ou une canalisation enterrée lorsque le contact direct n’est pas possible. Une pince inductive, si elle fait partie du kit, vient se placer autour du câble sans le déconnecter, pour une injection de signal sûre et rapide. Le détecteur LKD-2500 est l’outil de recherche et de suivi : il intègre une antenne de réception, un écran numérique clair, des touches de sélection de mode et de réglage de sensibilité, ainsi qu’un système électronique filtrant les perturbations pour offrir un guidage fiable. L’ensemble est conçu pour être ergonomique, avec une poignée adaptée au travail prolongé et une lisibilité suffisante même en plein soleil.

Utilisation de base

Pour localiser un câble ou une canalisation en mode actif, commencer par raccorder le transmetteur LKN-2500 à l’ouvrage à tracer. Lorsque l’accès direct est possible, utiliser la méthode galvanique : connecter l’une des bornes à l’élément conducteur ciblé et l’autre à une prise de terre adaptée. Sélectionner ensuite la fréquence et la puissance d’émission préconisées dans la notice Sonel pour le type de réseau et la distance souhaitée. Si le contact direct est impossible, recourir à la pince inductive ou à l’induction par antenne interne en positionnant le transmetteur au-dessus du tracé supposé. Une fois le signal injecté, basculer sur le détecteur LKD-2500, choisir le mode correspondant (actif ou passif), ajuster progressivement la sensibilité et balayer la zone en suivant la direction du signal maximal affiché à l’écran. Avancer lentement, marquer le sol à intervalles réguliers, et croiser les trajectoires si nécessaire pour confirmer la position et la direction de la canalisation. En mode passif, le détecteur permet de repérer certains câbles déjà porteurs de signaux (par exemple des réseaux d’énergie), ce qui s’avère utile en phase de reconnaissance de site. L’utilisation combinée de l’application Sonel LKZ Mobile, d’un smartphone et du GPS permet d’enregistrer les tracés, d’ajouter des commentaires et de conserver une cartographie numérique des réseaux.

Entretien et sécurité

Pour garantir des mesures fiables sur le long terme, il est important de nettoyer régulièrement les surfaces extérieures du transmetteur et du détecteur à l’aide d’un chiffon doux légèrement humide, sans solvants agressifs, de manière à ne pas détériorer les boîtiers ni les joints d’étanchéité. Les batteries doivent être chargées ou remplacées selon les préconisations de Sonel, en évitant les décharges profondes répétées qui écourteraient leur durée de vie. Avant chaque utilisation, un contrôle visuel des câbles, des connecteurs et des accessoires permet de détecter d’éventuelles usures ou coupures susceptibles de perturber la localisation. Sur le plan de la sécurité, ne jamais connecter le transmetteur directement sur un réseau sous tension sans suivre scrupuleusement les indications de la notice et sans s’assurer du respect des règles locales de consignation et de protection électrique. Sur chantier, porter les équipements de protection individuelle adaptés (gants, chaussures de sécurité, casque, gilet haute visibilité) et baliser la zone de travail. Conserver l’appareil dans son coffret ou sac de transport à l’abri de l’humidité stagnante et des chocs violents lorsque l’appareil n’est pas utilisé.

Découvrez les autres produits de la catégorie : Localisation câbles

Pour compléter l’équipement de localisation, comparer SONEL LKZ-2500 START Localisateur de câbles et d'infrastructures souterraines avec d’autres solutions de traçage et d’inspection disponibles dans la même gamme, afin d’adapter au mieux les outils à chaque configuration de chantier. D’autres instruments de Localisation câbles peuvent ainsi venir en renfort pour la détection de réseaux spécifiques, la mesure de profondeur ou l’inspection complémentaire de conduites complexes.
