Conçu pour les installateurs solaires les plus exigeants, Contrôleurs Photovoltaïques pour Panneaux Bifaciaux MI3116 SEFRAM est un analyseur d’installations photovoltaïques professionnel capable de tester des générateurs jusqu’à 1 500 V DC et 40 A, de tracer des courbes I/U précises, de mesurer l’irradiation et la température, tout en calculant les performances au STC pour des panneaux classiques ou bifaciaux.

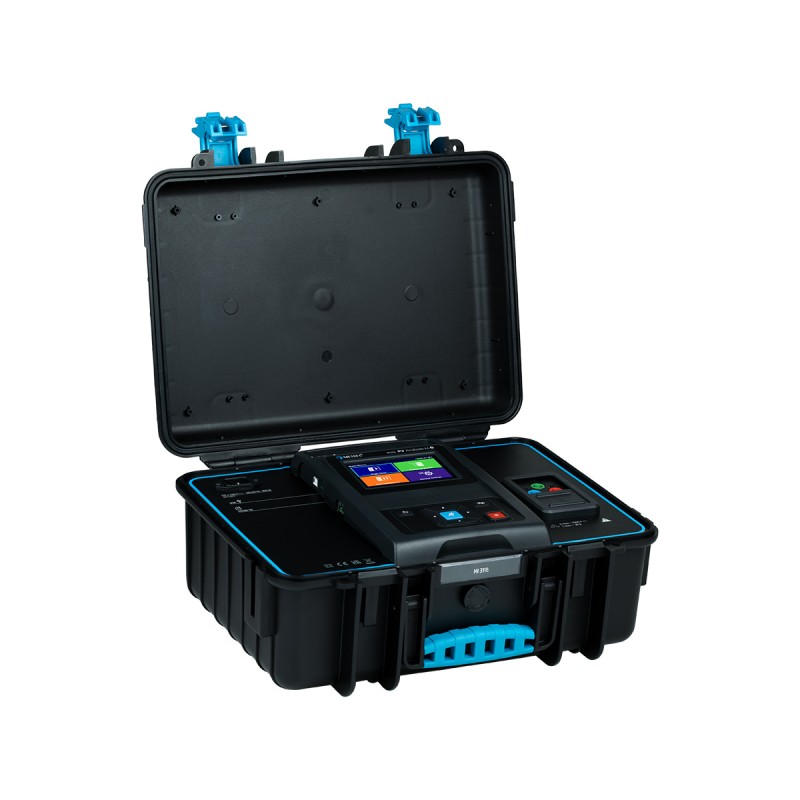

Logé dans une valise rigide antichoc en plastique haute résistance, ce contrôleur est taillé pour le terrain : joints et couvercle assurent une protection jusqu’à IP54 fermé, les connecteurs sont renforcés, l’écran TFT couleur 4,3 pouces est protégé et lisible en extérieur, et l’ensemble bénéficie d’une conception robuste pensée pour des années de mesures fiables sur chantiers photovoltaïques exposés au soleil, à la poussière et aux déplacements répétés.
Au quotidien, Contrôleurs Photovoltaïques pour Panneaux Bifaciaux MI3116 SEFRAM s’utilise aussi bien en mise en service qu’en maintenance préventive : test de strings sur grandes centrales, vérification de toitures résidentielles, contrôle de trackers ou d’installations avec panneaux bifaciaux grâce à la cellule de référence double montage, ce qui permet de gagner du temps, de réduire les interventions répétées et d’apporter à chaque client un rapport clair, rassurant et professionnel sur les performances réelles de son installation solaire.
Spécifications Techniques
| Caractéristique |
Détail |
| Référence produit |
MI 3116 BF SEFRAM |
| Type d’appareil |
Analyseur / contrôleur d’installations photovoltaïques pour panneaux bifaciaux |
| Domaine d’application |
Test, mise en service et maintenance d’installations photovoltaïques (modules classiques et bifaciaux) |
| Tension PV mesurée |
20,0 à 1 699 V DC |
| Tension PV pour courbe I/U |
Jusqu’à 1 500 V DC |
| Courant PV mesuré |
0,10 à 39,99 A DC |
| Courant PV pour courbe I/U |
Jusqu’à 40 A DC |
| Puissance PV maximale |
Jusqu’à 48,0 kW |
| Mesures électriques |
Tension, courant, puissance, courbe I/U |
| Mesure d’irradiation |
0 à 1,75 kW/m² avec cellule de référence photovoltaïque |
| Mesure de température |
-10,0 à 85,0 °C avec sonde de température fournie |
| Fonctions d’analyse |
Tracé et enregistrement de courbes I/U, calcul des valeurs au STC, comparaison aux données constructeur |
| Cellule de référence bifaciale |
Cellule de référence PV A 1844 pour montage double (adaptée panneaux bifaciaux) |
| Sonde de température |
Sonde de température A 1383 avec câble de 3 m |
| Unité distante |
PV Remote WL A 1785, communication sans fil pour mesures déportées |
| Communication et connectivité |
RS232, USB, Bluetooth et Wi-Fi (selon unité et configuration) |
| Écran |
Écran TFT couleur tactile 4,3 pouces, résolution 480 × 272 pixels |
| Mémoire interne |
Plus de 3 000 résultats mémorisables avec tampon circulaire |
| Indice de protection |
IP54 couvercle fermé, IP40 couvercle ouvert |
| Alimentation |
Alimentation interne (batterie rechargeable) et/ou secteur selon configuration |
| Interface utilisateur |
Navigation par écran tactile et touches dédiées, menus guidés |
| Composition de l’ensemble bifacial |
Analyseur MI 3116 ST, cellule de référence PV A 1844 double montage, sonde de température A 1383 (3 m), câble de communication A 1847, pince A 1835, valise de transport |
| Environnement d’utilisation |
Usage extérieur sur site photovoltaïque, conditions de chantier |
Guide d'utilisation : Contrôleurs Photovoltaïques pour Panneaux Bifaciaux MI3116 SEFRAM
Installation et mise en service
Avant toute chose, installer la valise sur une surface stable et sèche, à proximité des strings ou des panneaux à tester, en évitant les zones de passage intensif pour limiter les risques d’accrochage des câbles. Ouvrir le couvercle et vérifier visuellement l’intégrité des cordons, de la cellule de référence bifaciale A 1844 et de la sonde de température A 1383. S’assurer que la batterie de l’analyseur est suffisamment chargée pour couvrir la session de tests et, le cas échéant, connecter l’alimentation secteur selon les recommandations du fabricant.
Raccorder ensuite l’unité distante PV Remote WL A 1785 si celle-ci est utilisée : l’allumer, puis activer la liaison sans fil depuis le menu de l’analyseur pour établir la communication. Placer la cellule de référence bifaciale près du champ PV, en respectant l’orientation et l’inclinaison des panneaux avant et arrière pour obtenir une mesure réaliste de l’irradiation directe et réfléchie. Fixer la sonde de température au dos d’un module représentatif, à l’abri des ombrages, afin de suivre précisément la température de fonctionnement pendant toute la durée des mesures.
Présentation des composants
Au centre de la valise se trouve le cœur du système : l’analyseur photovoltaïque MI 3116 avec son large écran TFT couleur tactile de 4,3 pouces, entouré de touches de navigation et de commandes rapides pour accéder directement aux fonctions principales telles que la mesure simple, le tracé de courbes I/U ou l’enregistrement automatique. Sur la façade inférieure, des ports de connexion robustes accueillent les cordons de mesure pour la tension et le courant, ainsi que les interfaces pour la cellule de référence et la sonde de température.
La cellule de référence PV A 1844, pensée pour un montage double, permet de capter simultanément l’irradiation reçue par la face avant et l’environnement arrière des panneaux bifaciaux, offrant un niveau de réalisme élevé dans l’évaluation de la performance. La sonde de température A 1383, livrée avec un câble de 3 m, se fixe facilement au dos du module à l’aide de ruban ou de colle thermique adaptée. L’unité distante PV Remote WL A 1785 assure quant à elle la remontée des signaux d’irradiation et de température vers l’analyseur via une liaison sans fil. Enfin, la pince A 1835 et le câble de communication A 1847 complètent l’équipement pour sécuriser les connexions et faciliter le transfert de données.
Utilisation de base
Pour débuter une campagne de test, allumer l’analyseur et laisser l’appareil effectuer son autocontrôle interne. Depuis le menu principal, choisir le type de mesure souhaitée : contrôle de tension et courant d’une string, tracé de courbe I/U, ou analyse complète avec conversion des résultats en conditions STC. Sélectionner le champ PV ou la string à tester dans la mémoire interne, ou créer une nouvelle entrée en renseignant les paramètres constructeur du module (tension à vide, courant de court-circuit, puissance nominale, coefficient de température, etc.).
Raccorder ensuite les cordons de tension aux bornes positives et négatives de la string, puis connecter la voie courant en série selon la procédure décrite par le fabricant, en respectant strictement les règles de sécurité électrique. Lors du tracé d’une courbe I/U, lancer la séquence depuis l’écran tactile : l’analyseur balaiera automatiquement la plage de tensions et de courants jusqu’à 1 500 V et 40 A, en enregistrant les points de mesure. Parallèlement, l’irradiation (0 à 1,75 kW/m²) et la température de module (-10 à 85 °C) sont acquises par la cellule de référence et la sonde. À l’issue de la mesure, consulter les résultats directement à l’écran, comparer instantanément les valeurs au STC aux données plaque signalétique et enregistrer les tests (plus de 3 000 résultats peuvent être stockés) pour génération ultérieure de rapports via USB, RS232, Bluetooth ou Wi-Fi.
Entretien et sécurité
Pour garantir la précision dans le temps, contrôler régulièrement l’état de propreté de l’écran, des capteurs et de la valise. Nettoyer les surfaces plastiques et l’écran avec un chiffon doux légèrement humide, sans solvants agressifs. Protéger la cellule de référence de toute rayure ou dépôt en la rangeant systématiquement dans la valise après usage, et vérifier périodiquement le bon serrage des connecteurs et l’absence de fissures sur les cordons de mesure. Respecter les intervalles de vérification métrologique et, si nécessaire, retourner l’appareil à un centre agréé pour recalibrage.
Côté sécurité, toujours intervenir sur des installations photovoltaïques en respectant les procédures en vigueur : porter des EPI adaptés (gants isolants, lunettes de protection, vêtements résistants aux arcs électriques), s’assurer que les câbles ne sont pas endommagés et ne jamais manipuler les connexions sous la pluie ou dans un environnement humide. Ne pas dépasser les limites spécifiées (1 699 V DC en tension mesurée, 40 A en courant) et ne pas tenter d’ouvrir ou de modifier l’appareil. Après utilisation, éteindre l’analyseur, déconnecter progressivement tous les cordons, fermer soigneusement le couvercle pour retrouver la protection IP54 et stocker l’ensemble dans un local sec, à l’abri des températures extrêmes.
Découvrez les autres produits de la catégorie : Mesures photovoltaïques
Pour compléter l’équipement sur le terrain, optimiser les diagnostics de centrales solaires et répondre à tous les besoins de contrôle, d’autres instruments spécialisés en mesures photovoltaïques sont disponibles : analyseurs complémentaires, pinces de courant DC, pyranomètres et accessoires de sécurité. Pour explorer cette gamme et choisir les solutions les plus adaptées à chaque projet solaire, il suffit de visiter la rubrique dédiée aux Mesures photovoltaïques et de composer un parc d’instruments cohérent, performant et évolutif.
FAQ
Le contrôleur MI3116 SEFRAM est-il adapté aux grandes centrales photovoltaïques avec panneaux bifaciaux ?
Oui, l’appareil a été conçu pour les installations de grande puissance : il mesure jusqu’à 1 699 V DC et 40 A, soit jusqu’à 48 kW, ce qui le rend parfaitement adapté aux grandes centrales et aux strings longues. La cellule de référence pour montage double permet de prendre en compte la contribution de la face arrière des panneaux bifaciaux, ce qui améliore nettement la précision de l’analyse de performance.
Comment sont exploitées les mesures d’irradiation et de température avec ce contrôleur ?
Les mesures d’irradiation issues de la cellule de référence (0 à 1,75 kW/m²) et les températures de module collectées par la sonde (-10 à 85 °C) sont automatiquement synchronisées avec les mesures électriques de tension, courant et puissance. Le contrôleur utilise ces informations pour calculer les performances de la string en conditions STC et comparer les résultats aux valeurs nominales des modules, ce qui facilite grandement le diagnostic de pertes et de défauts.
Est-il possible d’exporter les données de mesure vers un ordinateur ou un logiciel de rapport ?
Oui, l’appareil dispose de plusieurs interfaces de communication, dont RS232, USB, Bluetooth et Wi-Fi selon l’unité utilisée. Les plus de 3 000 résultats stockés en mémoire peuvent être transférés vers un PC ou un système de gestion de rapports pour archivage, analyse détaillée, traçabilité des interventions et édition de comptes rendus complets pour les clients finaux.
