Testeur d'installations photovoltaïques PV Modèle MI3114ST

Conçu pour les professionnels du solaire exigeants, Testeur d'installations photovoltaïques PV Modèle MI3114ST est un contrôleur complet pour la vérification, la mise en service et la maintenance de champs PV jusqu’à 1 500 V et 40 A, conforme à la norme IEC 62446-1 et pensé pour offrir des mesures rapides, fiables et traçables sur tous types d’installations photovoltaïques modernes.

Le boîtier du Testeur d'installations photovoltaïques PV Modèle MI3114ST est intégré dans une mallette rigide antichoc, en matériau polymère de haute résistance, capable de supporter les contraintes des chantiers extérieurs tout en protégeant l’électronique interne sensible. Les fermetures robustes, l’indice de protection IP40 et la conception compacte limitent l’intrusion de poussières et prolongent la durée de vie de l’appareil. Les composants internes sont dimensionnés pour supporter des tensions jusqu’à 1 500 V DC et des courants de court-circuit jusqu’à 40 A, avec des circuits de mesure protégés contre les surtensions et les mauvaises manipulations. L’écran tactile couleur est traité pour résister aux rayures et aux UV, et l’ensemble répond aux exigences européennes de sécurité électrique et de compatibilité électromagnétique, tout en s’inscrivant dans une démarche de durabilité grâce à une construction réparable et une électronique optimisée.

Sur toiture, en centrale au sol ou en autoconsommation résidentielle, Testeur d'installations photovoltaïques PV Modèle MI3114ST accompagne l’installateur, le mainteneur et le bureau de contrôle dans chaque étape du cycle de vie de l’installation PV : vérification de la polarité, mesure de la tension à vide Uoc, du courant de court-circuit Isc, contrôle de la résistance d’isolement des strings, suivi de l’irradiation et de la température des modules via une unité distante sans fil. Les séquences automatiques (AUTOSEQUENCE) simplifient le respect de la norme IEC 62446-1, réduisent le temps sur site et limitent le risque d’oubli d’essais obligatoires. À la clé : moins de retours SAV, des rapports clairs pour les clients finaux, une meilleure sérénité face aux audits et une exploitation plus sûre et plus performante des installations photovoltaïques.

Spécifications Techniques

Guide d'utilisation : Testeur d'installations photovoltaïques PV Modèle MI3114ST

Installation et mise en service

Avant toute utilisation de Testeur d'installations photovoltaïques PV Modèle MI3114ST, commencer par vérifier l’intégrité de la mallette et l’état général de l’appareil : aucun câble endommagé, aucun connecteur cassé, aucun signe de choc majeur. Placer ensuite le testeur sur une surface stable, à l’abri des zones de circulation et des projections d’eau. Mettre en charge la batterie interne si nécessaire, en utilisant l’alimentation fournie, jusqu’à ce que l’indicateur de charge signale un niveau suffisant pour la campagne de mesures prévue. Lors de la première mise en route, sélectionner la langue d’interface sur l’écran tactile, régler la date et l’heure, puis créer éventuellement des profils de projets pour organiser les futures mesures PV. Avant de connecter l’appareil à une installation, s’assurer que l’on intervient côté DC sur une partie de l’installation sécurisée, conformément aux procédures du site : coupure de l’onduleur si nécessaire, consignation, port des EPI adaptés (gants isolants, lunettes, protections anti-chute en toiture). Relier ensuite les cordons de mesure adaptés aux entrées du testeur, en respectant les codes couleur et la polarité.

Présentation des composants

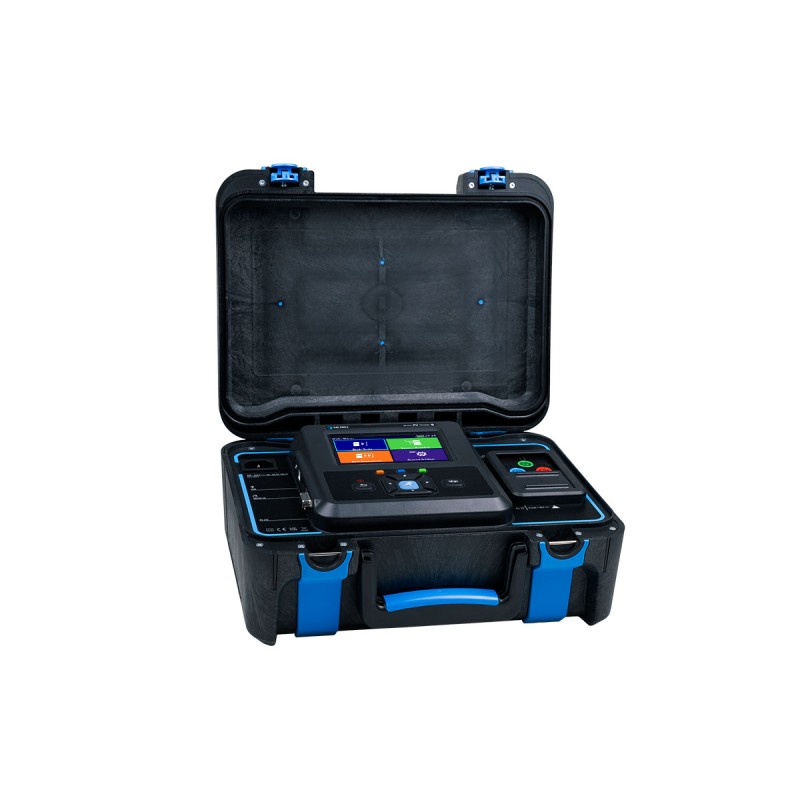

À l’ouverture de la mallette, l’élément central est l’écran tactile couleur, entouré de touches de fonction dédiées à la navigation dans les menus, au lancement des séquences automatiques et à la validation des paramètres. Sur la façade, des bornes d’entrée clairement repérées permettent de raccorder les cordons de mesure DC pour les tests de tension, de courant de court-circuit et de résistance d’isolement. Des indicateurs visuels et éventuellement sonores informent sur l’état de l’appareil : mise sous tension, mesure en cours, erreur de connexion ou dépassement de plage. L’unité sans fil fournie pour la mesure de l’irradiation et de la température des modules se présente comme un boîtier séparé, à installer à proximité du plan des panneaux ; elle communique en Bluetooth ou en Wi-Fi avec le testeur principal. Les compartiments internes de la mallette accueillent les cordons PV, les pinces, la sonde de température et le chargeur, de manière à conserver un ensemble ordonné et prêt à être déployé rapidement sur site.

Utilisation de base

Pour réaliser un contrôle standard d’une chaîne photovoltaïque avec Testeur d'installations photovoltaïques PV Modèle MI3114ST, commencer par sélectionner sur l’écran le projet ou le site concerné, puis choisir le type de test souhaité : mesure Uoc/Isc, essai de résistance d’isolement, séquence automatique de catégorie 1 selon IEC 62446-1. Raccorder les cordons du testeur aux connecteurs de la chaîne PV, en veillant scrupuleusement à la polarité et au respect de la tension maximale admissible. Si l’unité distante d’irradiation est utilisée, la placer dans le même plan que les modules, l’allumer et vérifier la liaison sans fil avec le testeur. Lancer ensuite la mesure : l’appareil acquiert la tension à vide, le courant de court-circuit, la résistance d’isolement, puis, à partir de l’irradiance et de la température, calcule les valeurs ramenées aux conditions STC. Ces résultats sont automatiquement comparés aux valeurs nominales des modules enregistrées dans la base de données de l’appareil ou du logiciel Metrel ES Manager, permettant de repérer immédiatement toute dérive significative. Une fois la campagne terminée, transférer les données via USB, Bluetooth ou Wi-Fi vers un PC équipé du logiciel afin de générer des rapports détaillés pour l’installateur, l’exploitant ou le donneur d’ordre.

Entretien et sécurité

Pour préserver la précision et la longévité de Testeur d'installations photovoltaïques PV Modèle MI3114ST, un entretien régulier est indispensable. Après chaque intervention, nettoyer l’appareil avec un chiffon doux et sec, en évitant les solvants agressifs et l’eau en quantité, puis vérifier visuellement l’état des cordons et des sondes. Ranger systématiquement le testeur et ses accessoires dans la mallette afin de les protéger des chocs, de la poussière et de l’humidité excessive. Respecter scrupuleusement les plages de température et d’humidité recommandées pour le stockage comme pour l’utilisation. Sur le plan de la sécurité, ne jamais dépasser la tension maximale de 1 500 V DC ni le courant de court-circuit autorisé, ne jamais manipuler les connecteurs sous la pluie ou avec les mains mouillées, et toujours utiliser des équipements de protection individuelle adaptés aux travaux sous tension DC. Il est également conseillé de faire vérifier périodiquement l’étalonnage du testeur par un centre agréé, afin de garantir la traçabilité métrologique des mesures et la conformité aux exigences contractuelles ou réglementaires des installations photovoltaïques contrôlées.

Découvrez les autres produits de la catégorie : Mesures photovoltaïques

Pour compléter l’équipement de contrôle et d’entretien des installations solaires, d’autres instruments de la gamme Mesures photovoltaïques peuvent venir en renfort de Testeur d'installations photovoltaïques PV Modèle MI3114ST, qu’il s’agisse d’analyseurs de qualité d’énergie, de testeurs d’isolement complémentaires ou de pinces de courant spécifiques. Pour aller plus loin et comparer les solutions, il suffit de visiter la rubrique dédiée Mesures photovoltaïques et de sélectionner les instruments les plus adaptés à chaque type de chantier ou de mission de maintenance.
