Localisateur de défauts de mise à la terre solaire Fluke GFL-1500

Conçu pour les exigences élevées des installateurs et mainteneurs de centrales solaires, le Localisateur de défauts de mise à la terre solaire Fluke GFL-1500 est un système avancé de recherche de défauts sur circuits CC jusqu’à 1 500 V qui combine un émetteur haute sécurité et un récepteur de traçage sans contact pour localiser rapidement et avec précision les défauts de mise à la terre dans les strings photovoltaïques.

Ce localisateur de défauts bénéficie d’une conception professionnelle robuste, avec un boîtier isolé renforcé, des protections internes dimensionnées pour les environnements CAT III 1 500 V CC et CAT IV 600 V, et des connecteurs de mesure durcis pour un usage intensif sur site. Les composants électroniques sont conçus pour résister aux variations de température et aux contraintes mécaniques des interventions extérieures sur champs photovoltaïques, avec des revêtements de protection internes destinés à limiter l’impact de l’humidité et de la poussière, prolongeant ainsi la durée de vie de l’appareil. Conforme aux normes CEI 61010-1 et CEI 61010-2-030, l’ensemble répond à des standards de sécurité et de performance exigeants, dans une optique de durabilité et d’utilisation professionnelle quotidienne.

Adapté aux grandes centrales solaires, aux toitures industrielles comme aux installations commerciales, le Localisateur de défauts de mise à la terre solaire Fluke GFL-1500 s’utilise pour diagnostiquer rapidement une perte de production, un déclenchement récurrent de protection ou un défaut d’isolement difficile à situer visuellement. Le signal traçable injecté dans les strings PV permet au technicien, à l’aide du récepteur, de suivre la ligne depuis l’onduleur jusqu’au module concerné sans interrompre inutilement l’installation, ce qui réduit le temps d’arrêt, limite les allers-retours sur le terrain et apporte une vraie sérénité opérationnelle. En quelques étapes, l’utilisateur passe de la détection générale du défaut à sa localisation précise sur un câble, un connecteur ou un module, ce qui améliore l’efficacité des équipes de maintenance et renforce la confiance des exploitants dans la disponibilité de leur parc solaire.

Spécifications Techniques

Guide d'utilisation : Localisateur de défauts de mise à la terre solaire Fluke GFL-1500

Installation et mise en service

Avant toute intervention, s’assurer que l’installation photovoltaïque est accessible en toute sécurité et que les procédures internes du site sont respectées (permis de travail, consignation, port des EPI). Placer le Localisateur de défauts de mise à la terre solaire Fluke GFL-1500 dans une zone stable, à proximité de l’onduleur ou de la boîte de jonction DC où les strings sont regroupés. Vérifier l’intégrité des cordons de mesure et des connecteurs fournis, puis contrôler visuellement l’absence de dommages sur l’émetteur et le récepteur. Connecter l’émetteur GFL-1500 aux entrées DC de la string ou du groupe de strings à analyser en suivant le marquage polarité/terre et les recommandations de la notice : bornes positives, négatives et références de terre doivent être identifiées clairement avant tout raccordement. Une fois les connexions établies, alimenter l’émetteur en respectant les consignes de mise sous tension et sélectionner le mode de test adapté (recherche de défaut à la terre, circuit ouvert, cartographie), sans démarrer encore la procédure de traçage. Mettre ensuite en route le récepteur et s’assurer qu’il est correctement appairé ou réglé pour recevoir le signal de l’émetteur afin de garantir une localisation fiable du défaut.

Présentation des composants

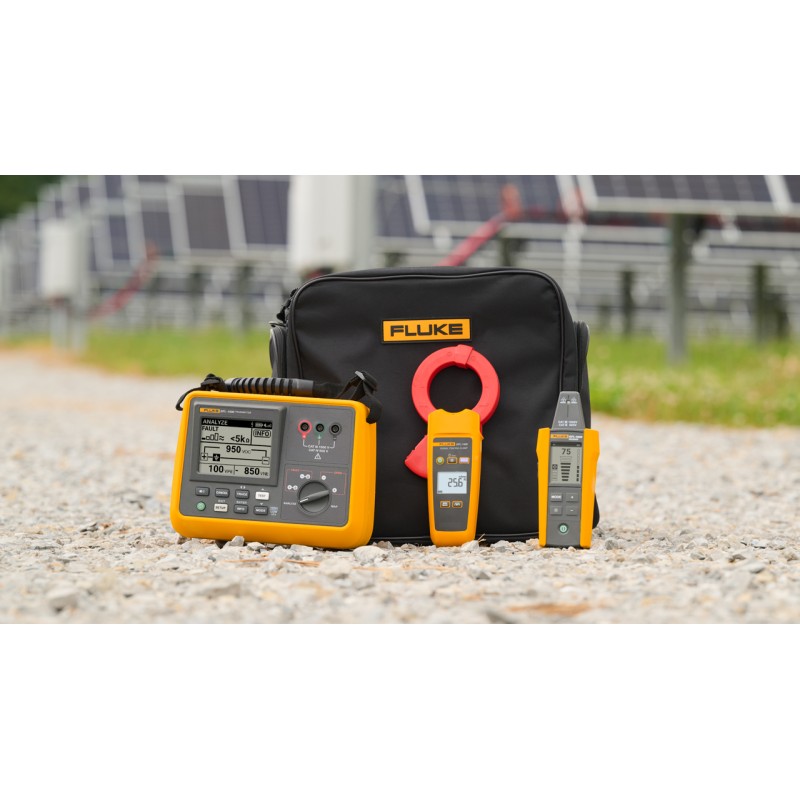

Le système se compose principalement de deux éléments : l’émetteur et le récepteur de traçage. L’émetteur est l’unité de base qui se connecte directement aux circuits DC de l’installation photovoltaïque ; il intègre les protections de sécurité nécessaires, les bornes de connexion et une interface de sélection des fonctions (analyse de défauts de mise à la terre, détection de circuits ouverts, cartographie de strings). Le récepteur, de taille plus compacte et souvent muni d’une pince ou d’une sonde de détection sans contact, sert à suivre le signal généré par l’émetteur le long des câbles, dans les chemins de câbles, les coffrets et jusqu’aux modules PV. L’affichage du récepteur indique l’intensité relative du signal, permettant de localiser la zone de défaut par la variation de niveau. Selon la configuration, un ensemble de câbles de mesure, de pinces et un sac de transport dédié complètent le kit pour faciliter les déplacements sur le terrain et protéger le matériel entre deux interventions. L’ergonomie de l’ensemble est pensée pour une prise en main rapide par des professionnels de la maintenance PV habitués aux environnements haute tension DC.

Utilisation de base

Pour une recherche standard de défaut de mise à la terre sur une string PV, commencer par sélectionner, sur l’émetteur, le mode de test adapté à la localisation de défauts de mise à la terre. Avec l’installation sous les conditions de fonctionnement autorisées par la procédure, lancer l’injection de signal sur la string suspecte ; l’émetteur génère alors un signal traçable qui se propage le long du circuit. Se déplacer ensuite avec le récepteur le long des chemins de câbles, en suivant la trajectoire physique du câblage depuis l’onduleur jusqu’aux modules. Positionner la sonde ou la pince du récepteur à proximité des câbles sans les déconnecter, puis observer l’indication de niveau de signal : tant que le signal reste fort et stable, le cheminement est considéré comme sain. À l’approche d’un défaut ou d’un circuit ouvert, la mesure de signal varie nettement (chute brutale, variation caractéristique), permettant de localiser la zone exacte du problème, qu’il s’agisse d’un câble endommagé, d’un connecteur mal serti ou d’un module défectueux. En mode cartographie, répéter ce processus sur chaque string pour établir une correspondance précise entre les chemins de câbles et les champs de modules. Noter systématiquement les résultats pour faciliter les réparations et documenter les interventions de maintenance.

Entretien et sécurité

Après chaque utilisation, déconnecter soigneusement l’émetteur de l’installation PV en respectant l’ordre de déconnexion indiqué dans la notice, puis éteindre l’appareil. Essuyer l’émetteur, le récepteur et les accessoires avec un chiffon doux légèrement humide, sans solvants agressifs, afin d’éliminer poussières et traces de salissures susceptibles d’affecter les surfaces isolantes. Ranger l’ensemble dans le sac de transport prévu à cet effet pour le protéger des chocs, de l’humidité et des rayons directs du soleil lors du stockage. Vérifier périodiquement l’état des cordons, des pinces et des connecteurs : toute détérioration visible doit entraîner leur remplacement avant une nouvelle intervention. Sur le plan sécurité, toujours respecter scrupuleusement les catégories de surtension spécifiées (CAT III 1 500 V CC, CAT IV 600 V) et ne jamais utiliser l’appareil sur des circuits dépassant ces limites. Porter en permanence des équipements de protection individuelle adaptés aux travaux sur systèmes PV haute tension (gants isolants, lunettes, protections contre l’arc électrique selon les règles locales). Ne pas ouvrir l’appareil et confier toute opération de maintenance interne uniquement à un service agréé, afin de préserver les performances de mesure et le niveau de sécurité d’origine.
