SONEL CMM-10 Multimètre

Compact, précis et sécurisé, le SONEL CMM-10 Multimètre est un multimètre numérique professionnel jusqu’à 600 V et 10 A AC/DC, doté d’un affichage 5000 comptes avec rétroéclairage, idéal pour le diagnostic rapide et fiable des installations électriques résidentielles, tertiaires et des systèmes CVC.

Conçu dans un boîtier robuste en plastique isolant de haute qualité, le SONEL CMM-10 Multimètre bénéficie d’une protection mécanique étudiée pour résister aux chocs du quotidien sur chantier comme en atelier, avec des zones amortissantes et des finitions durables qui conservent lisibilité et ergonomie dans le temps. Les matériaux utilisés sont résistants aux rayures courantes, à l’abrasion légère et aux variations de température, tandis que la conception suit des standards de sécurité et de compatibilité environnementale modernes, favorisant une longue durée de vie et limitant le besoin de remplacement prématuré des appareils de mesure.

Au quotidien, le SONEL CMM-10 Multimètre trouve naturellement sa place dans la caisse à outils d’un électricien, d’un technicien CVC ou d’un bricoleur averti : contrôle de prises et tableaux, vérification de la présence de tension, mesure de courant jusqu’à 10 A, diagnostic de pannes sur moteurs, cartes électroniques ou alimentations, mais aussi contrôle de capteurs de température. Sa fonction de mesure de température intégrée, associée aux mesures de fréquence, de capacité et de cycle de service, permet d’aborder sereinement aussi bien la maintenance préventive que le dépannage d’urgence. La lisibilité de l’écran, la sélection automatique ou manuelle de gamme et les tests de continuité et de diodes apportent un confort d’utilisation qui réduit le stress lors des interventions, en offrant des résultats clairs, rapides et fiables.

Spécifications Techniques

Guide d'utilisation : SONEL CMM-10 Multimètre

Installation et mise en service

Avant la première utilisation du SONEL CMM-10 Multimètre, commencer par vérifier que l’appareil et les cordons de mesure sont intacts, sans gaine endommagée ni pointe tordue. Installer ou remplacer la pile en ouvrant le compartiment prévu à l’arrière, en respectant la polarité indiquée à l’intérieur. Refermer soigneusement le couvercle afin de garantir l’isolation et la tenue mécanique. Placer ensuite le multimètre sur une surface plane en déployant le pied arrière si nécessaire, ou garder l’appareil en main si l’intervention l’exige. Avant toute mesure sous tension, sélectionner le mode adapté avec le commutateur rotatif et s’assurer que les cordons sont branchés dans les bonnes bornes (COM et V/Ω pour tension, résistance, continuité et capacité, borne dédiée pour le courant). Il est recommandé de commencer sur la plage de mesure la plus élevée ou en mode de sélection automatique afin de protéger l’appareil et d’obtenir une première lecture sûre.

Présentation des composants

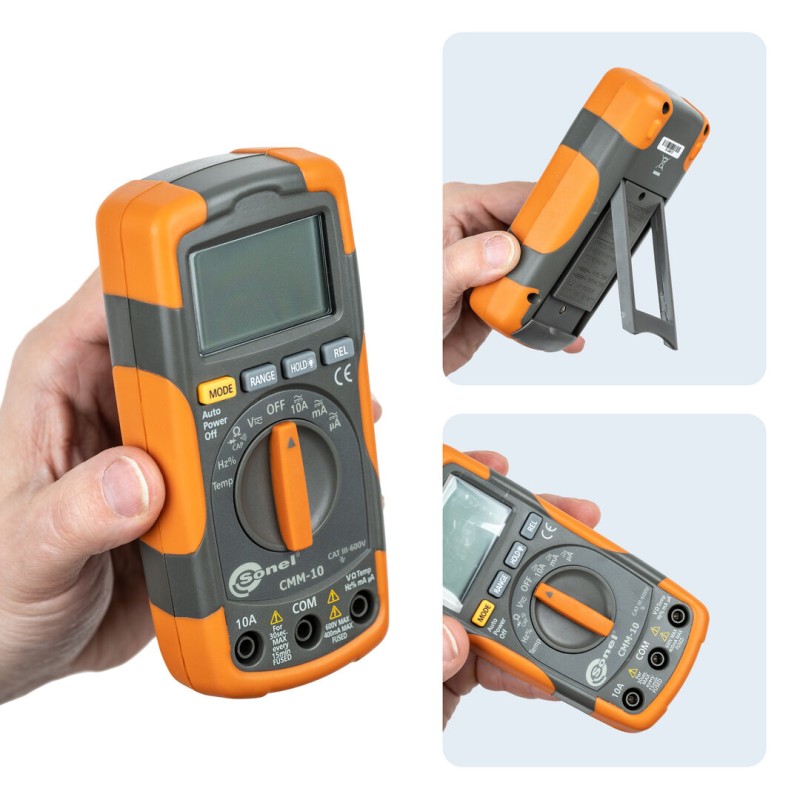

Le SONEL CMM-10 Multimètre présente sur sa face avant un grand écran numérique rétroéclairé, capable d’afficher jusqu’à 5000 comptes pour une lecture fine des valeurs. Sous ou autour de l’afficheur se trouvent des touches de fonction qui permettent d’activer, selon le modèle, le rétroéclairage, la fonction de maintien de mesure ou la mesure relative. Au centre, le sélecteur rotatif sert à choisir le type de mesure : tension AC/DC, courant AC/DC, résistance, test de continuité, test de diode, capacité, fréquence, cycle de service et température. Dans la partie basse, les bornes de raccordement accueillent les cordons de mesure : une borne commune (COM), une borne pour les mesures de tension, résistance, fréquence, capacité et tests, et une borne dédiée aux mesures de courant jusqu’à 10 A. À l’arrière, un pied rabattable facilite la consultation de l’écran en gardant les mains libres, tandis que le compartiment à piles assure l’alimentation interne. L’ensemble est entouré d’une coque protectrice offrant une bonne prise en main et limitant les chocs.

Utilisation de base

Pour mesurer une tension, tourner le sélecteur sur la position tension AC ou DC, brancher le cordon noir sur COM et le cordon rouge sur la borne V/Ω, puis placer les pointes de touche aux bornes du circuit à tester, en veillant à ne pas toucher les parties métalliques. La valeur mesurée apparaît immédiatement à l’écran, avec indication de l’unité. Pour mesurer un courant, couper le circuit puis insérer le multimètre en série, en utilisant la borne de courant dédiée et la plage correspondant au niveau de courant attendu (jusqu’à 10 A). Pour la résistance, la capacité ou la continuité, s’assurer que le circuit est hors tension, sélectionner la fonction souhaitée, puis appliquer les pointes de touche de part et d’autre du composant. La fonction de continuité déclenche un signal sonore lorsque la résistance est très faible, pratique pour repérer rapidement des connexions. La mesure de fréquence et de cycle de service se fait en sélectionnant la fonction correspondante et en se branchant en parallèle sur le signal. Pour la température, connecter la sonde fournie sur les bornes appropriées, choisir l’unité °C ou °F, puis placer la sonde au point de mesure ; le SONEL CMM-10 Multimètre affiche alors la température mesurée dans la plage -20…+760 °C (-4…+1400 °F). En cas de doute sur la plage à choisir, utiliser la sélection automatique lorsque disponible ou commencer par la plage la plus élevée.

Entretien et sécurité

Pour garantir la longévité et la sécurité d’utilisation du SONEL CMM-10 Multimètre, toujours respecter les consignes de base : ne pas dépasser les valeurs de tension et de courant spécifiées, ne jamais effectuer de mesure sur un circuit dont l’isolation ou l’état mécanique semblent douteux, et utiliser systématiquement des cordons conformes et en bon état. Après chaque utilisation, nettoyer l’appareil avec un chiffon doux et sec, sans solvants agressifs ni eau, afin de préserver l’isolation et l’aspect de la coque. Ranger le multimètre dans un étui ou une mallette pour le protéger de la poussière, de l’humidité excessive et des chutes lors du transport. Remplacer les piles dès que l’indicateur de batterie faible apparaît afin d’éviter toute fausse mesure. Avant toute intervention interne (changement de pile ou d’accessoire interne), débrancher les cordons de mesure et s’assurer que l’appareil est éteint. Enfin, consulter régulièrement le manuel fourni par Sonel pour se référer aux recommandations de sécurité spécifiques et s’assurer d’une utilisation conforme aux normes en vigueur.
