SONEL CMM-30 Multimètre

Conçu pour les environnements les plus exigeants, SONEL CMM-30 Multimètre est un multimètre industriel True RMS IP67, compact et robuste, capable de mesurer avec précision tensions jusqu’à 1000 V, courants jusqu’à 10 A, résistances jusqu’à 60 MΩ, capacités jusqu’à 6000 µF et températures jusqu’à 760 °C, tout en offrant une connectivité Bluetooth pour la lecture et l’enregistrement des mesures à distance.

Le boîtier du SONEL CMM-30 Multimètre est moulé dans une enveloppe robuste, recouverte d’une gaine antichoc qui absorbe efficacement les chutes et impacts du terrain, complétée par une protection IP67 qui le rend totalement étanche à la poussière et capable de résister à une immersion temporaire dans l’eau. Les matériaux plastiques techniques utilisés sont choisis pour leur grande résistance thermique et mécanique, tandis que les circuits internes bénéficient d’une isolation renforcée et de dispositifs de protection contre les surcharges, offrant une sécurité durable pour l’utilisateur comme pour l’appareil. La fabrication répond aux standards industriels actuels en matière de sécurité électrique et de respect de l’environnement, limitant les substances dangereuses et favorisant une longue durée de vie, réduisant ainsi le besoin de remplacement fréquent.

Sur le terrain, SONEL CMM-30 Multimètre trouve naturellement sa place dans l’atelier, sur un chantier, dans un tableau électrique ou au cœur d’une installation industrielle, où il facilite le diagnostic rapide des pannes, la mise en service des équipements et la maintenance préventive. Les électriciens, techniciens de maintenance, automaticiens ou artisans y gagnent en sérénité grâce à la lisibilité de son grand écran rétroéclairé, à la fonction PEAK pour capturer les valeurs de crête, aux mesures relatives REL, ainsi qu’au suivi MAX/MIN/AVG qui permet de surveiller les variations dans le temps. La communication Bluetooth avec l’application Sonel Multimeter Mobile apporte un confort supplémentaire : les mesures sont consultées et enregistrées à distance, ce qui limite l’exposition aux zones sous tension et permet de se concentrer sur l’analyse, favorisant un travail plus calme, organisé et sûr, même dans les environnements les plus hostiles.

Spécifications Techniques

Guide d'utilisation : SONEL CMM-30 Multimètre

Installation et mise en service

Avant toute utilisation du SONEL CMM-30 Multimètre, commencer par vérifier l’intégrité du boîtier, des cordons de mesure et des pointes de touche ; aucune fissure, isolation abîmée ou pointe tordue ne doit être tolérée pour garantir la sécurité. Insérer ensuite les piles recommandées dans le compartiment prévu à cet effet, en respectant scrupuleusement les polarités indiquées. Une fois l’alimentation en place, refermer le couvercle du compartiment et s’assurer qu’il est bien verrouillé, afin de préserver l’étanchéité IP67. Le multimètre peut alors être mis sous tension à l’aide de la position adéquate du sélecteur rotatif ; selon les besoins, activer le rétroéclairage pour travailler dans les zones peu éclairées et vérifier que l’afficheur réagit correctement en passant rapidement d’un mode de mesure à l’autre.

Présentation des composants

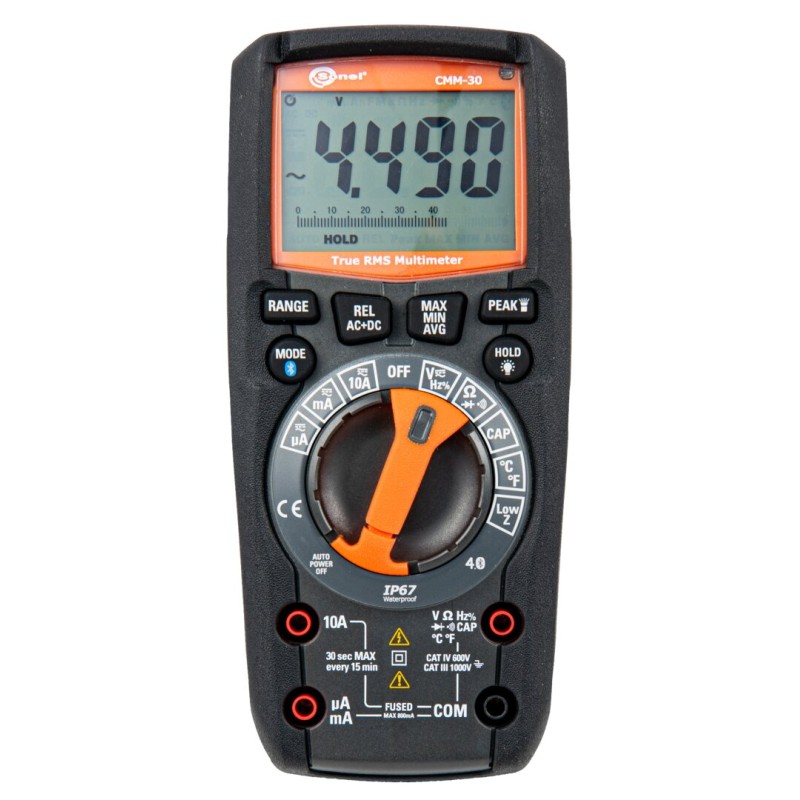

Sur la face avant du SONEL CMM-30 Multimètre, le grand écran LCD rétroéclairé domine la partie supérieure et affiche la valeur mesurée, les unités, les symboles de fonctions actives (REL, PEAK, MAX/MIN/AVG, Bluetooth, etc.) ainsi que l’indicateur de batterie. Juste au-dessous ou à proximité, plusieurs boutons sont accessibles, notamment HOLD pour figer une mesure, les commandes liées aux fonctions MAX/MIN/AVG et PEAK, ainsi que les touches associées aux fonctions avancées selon la configuration exacte de la face avant. Au centre de l’appareil se trouve le sélecteur rotatif, entouré de pictogrammes clairs indiquant les différents modes : tension AC/DC, courant AC/DC, résistance, continuité, diode, capacité, fréquence et température. En bas, les bornes d’entrée sont repérées par des marquages standards : borne commune (COM), borne de mesure principale (V/Ω/Hz/Cap/Temp) et bornes spécifiques pour la mesure de courant (mA/µA et 10 A selon le schéma présent sur l’appareil). Le boîtier est enveloppé d’une gaine de protection antichoc qui améliore la prise en main et protège les arêtes lors des chutes.

Utilisation de base

Pour une mesure de tension, connecter d’abord le cordon noir sur la borne COM et le cordon rouge sur la borne V, puis placer le sélecteur sur le mode tension AC ou DC adapté ; appliquer ensuite les pointes de touche aux bornes du circuit, en prenant soin de ne jamais dépasser la tension nominale maximale de 1000 V. La valeur s’affiche instantanément sur l’écran, avec la possibilité d’utiliser la fonction HOLD pour figer la lecture ou MAX/MIN/AVG pour suivre les fluctuations. Pour la mesure de courant, brancher le cordon rouge sur la borne mA ou 10 A selon le calibre de courant attendu, sélectionner le mode courant AC ou DC, puis insérer le multimètre en série dans le circuit ; en cas de doute, commencer toujours par le calibre le plus élevé. La mesure de résistance, de continuité, de diodes ou de capacité s’effectue en reliant le cordon rouge à la borne V/Ω et en sélectionnant le mode adéquat, en veillant à ce que le circuit soit hors tension. Pour la température, connecter la sonde prévue à cet effet, basculer sur le mode température, puis prendre la mesure au point souhaité. L’application Sonel Multimeter Mobile permet de suivre et d’enregistrer à distance les valeurs via Bluetooth, pratique pour les mesures prolongées ou en zones difficiles d’accès.

Entretien et sécurité

Pour préserver les performances du SONEL CMM-30 Multimètre, garder l’appareil propre et sec, en essuyant régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs susceptibles d’endommager les surfaces ou les marquages. Les cordons de mesure doivent être contrôlés fréquemment et remplacés dès qu’une usure de l’isolant ou une oxydation des pointes apparaît. Lorsqu’il n’est pas utilisé pendant une longue période, retirer les piles afin d’éviter tout risque de fuite et stocker le multimètre dans un endroit sec, à l’abri des températures extrêmes. Côté sécurité, ne jamais dépasser les limites de mesure spécifiées, respecter la catégorie de surtension indiquée, et toujours déconnecter les pointes de touche du circuit avant de modifier la position du sélecteur rotatif. Ne jamais utiliser l’appareil dans des atmosphères explosives ou en présence d’humidité excessive non conforme à son indice IP67. En cas de doute sur le bon fonctionnement (lecture instable, odeur anormale, choc violent subi), cesser immédiatement l’utilisation et faire contrôler l’appareil par un service technique qualifié.
