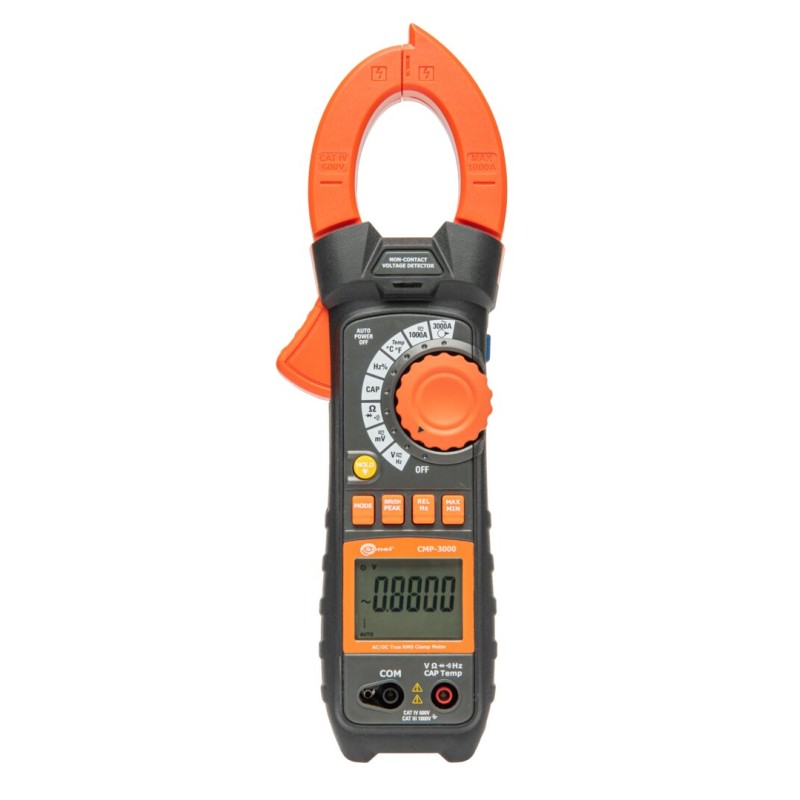

SONEL CMP-3000 Pince multimètre

Conçue pour les environnements électriques les plus exigeants, la SONEL CMP-3000 Pince multimètre associe une mesure de courant AC jusqu’à 3000 A avec son capteur flexible, une communication Bluetooth vers l’application Sonel Multimeter Mobile et un boîtier robuste IP40, offrant ainsi un outil de diagnostic complet, précis et parfaitement adapté aux interventions professionnelles sur le terrain.

La SONEL CMP-3000 Pince multimètre s’appuie sur un boîtier en plastique technique de haute résistance, gainé d’un revêtement en caoutchouc amortissant qui limite les effets des chocs, des vibrations et des manipulations répétées sur chantier. Les mâchoires de mesure sont conçues pour garder leur précision dans le temps, même en usage intensif, tandis que l’indice de protection IP40 protège efficacement l’électronique interne contre la poussière et les particules fines. Le clavier à membrane, l’écran LCD rétroéclairé et la lampe de poche intégrée sont dimensionnés pour un usage quotidien en milieu professionnel, et répondent aux standards de sécurité CAT III/CAT IV recommandés dans le domaine de la maintenance électrique moderne.

Sur un tableau industriel, dans un local technique d’immeuble ou lors d’une intervention de dépannage chez un client, la SONEL CMP-3000 Pince multimètre permet de vérifier rapidement courants élevés avec la pince flexible, tensions, continuités, résistances et fréquences, sans interrompre l’installation et en limitant les ouvertures de coffrets. L’indicateur de tension sans contact rassure lors des approches sur des jeux de barres encombrés, l’éclairage intégré rend lisibles câbles et bornes dans les faux-plafonds sombres, et la liaison Bluetooth vers Sonel Multimeter Mobile facilite la documentation des mesures, la rédaction de rapports ou l’échange de données avec une équipe. Le résultat est un gain de temps, une réduction du stress lors des diagnostics complexes et une meilleure traçabilité des interventions, autant pour l’électricien indépendant que pour les services de maintenance d’usine.

Spécifications Techniques

Guide d'utilisation : SONEL CMP-3000 Pince multimètre

Installation et mise en service

Avant la première utilisation de la SONEL CMP-3000 Pince multimètre, commencer par vérifier le contenu de l’emballage : pince multimètre, capteur flexible 3000 A, cordons de mesure, piles, éventuellement housse de transport et documentation. Installer les piles en respectant soigneusement la polarité indiquée dans le logement batterie, puis refermer le compartiment de manière sûre afin de garantir la protection IP40. Avant tout travail sur une installation, s’assurer que la pince et les cordons ne présentent ni fissure, ni isolation endommagée, ni connecteur desserré. Pour profiter de la communication sans fil, télécharger l’application Sonel Multimeter Mobile sur le smartphone ou la tablette, activer le Bluetooth et appairer la SONEL CMP-3000 Pince multimètre selon la procédure décrite dans le manuel Sonel, généralement en sélectionnant l’appareil dans la liste des instruments détectés à proximité.

Présentation des composants

La SONEL CMP-3000 Pince multimètre se compose de plusieurs zones fonctionnelles clairement identifiées. En partie supérieure, les mâchoires de la pince rigide permettent de mesurer le courant sans ouvrir le circuit : il suffit d’encercler le conducteur à tester. Le capteur flexible 3000 A se raccorde sur un connecteur dédié et offre une grande ouverture pour les barres et faisceaux de câbles de forte section. Au centre, un sélecteur rotatif permet de choisir le type de mesure (courant, tension, résistance, continuité, fréquence…), et d’accéder à certains modes spécifiques. Sous l’afficheur LCD rétroéclairé se trouvent plusieurs touches de fonction : maintien de valeur, rétroéclairage, options relatives à la plage de mesure, réglages avancés. Sur la face avant, une lampe LED éclaire la zone de travail, tandis qu’un indicateur visuel et/ou sonore matérialise la détection de tension sans contact. Les bornes d’entrée pour les cordons de mesure (tension, résistance, continuité) sont clairement marquées, afin de limiter tout risque d’erreur de connexion.

Utilisation de base

Pour mesurer un courant alternatif via les mâchoires, positionner le sélecteur sur la fonction courant AC, ouvrir la pince et refermer les mâchoires autour d’un seul conducteur, jamais autour d’un câble complet à plusieurs fils, puis lire la valeur affichée sur l’écran. Pour des intensités plus élevées ou des barres difficiles d’accès, connecter la pince flexible et sélectionner la plage adaptée : la SONEL CMP-3000 Pince multimètre permet alors de mesurer jusqu’à 3000 A AC avec une grande liberté de positionnement. Pour contrôler une tension, couper si possible l’alimentation, brancher les cordons dans les bornes appropriées, placer le commutateur sur tension AC ou DC, puis toucher les points à tester avec les pointes de touche en respectant les règles de sécurité. La fonction de test de continuité permet, en présence d’un signal sonore, de vérifier rapidement si un câble ou un circuit est fermé, tandis que la mesure de résistance et de fréquence vient affiner les diagnostics. En parallèle, l’indicateur de tension sans contact aide à repérer un conducteur sous tension simplement en approchant la pointe de la pince, sans contact métallique. Pour consigner les données, lancer l’application Sonel Multimeter Mobile, se connecter à la SONEL CMP-3000 Pince multimètre par Bluetooth, puis enregistrer, visualiser ou exporter les mesures en temps réel.

Entretien et sécurité

Pour garantir la longévité de la SONEL CMP-3000 Pince multimètre, nettoyer régulièrement le boîtier et les mâchoires à l’aide d’un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs. Ne jamais tenter d’ouvrir l’appareil hors des opérations prévues par le fabricant, et confier toute réparation à un service agréé Sonel pour préserver l’intégrité des protections internes. Après une intervention sur une installation poussiéreuse ou humide, laisser l’appareil sécher à température ambiante avant rangement dans sa housse ou sa mallette, à l’abri de la chaleur excessive et de l’exposition directe au soleil. Sur le plan sécurité, toujours respecter les catégories de mesure indiquées, n’utiliser la SONEL CMP-3000 Pince multimètre que dans les limites de tension et de courant spécifiées et porter des équipements de protection individuelle adaptés (gants isolants, lunettes, EPI conformes aux normes locales). Avant chaque utilisation, vérifier l’état des cordons, de la pince flexible et de la gaine isolante, et ne jamais effectuer de mesure sur une installation dont les conditions de sécurité ne sont pas réunies.
