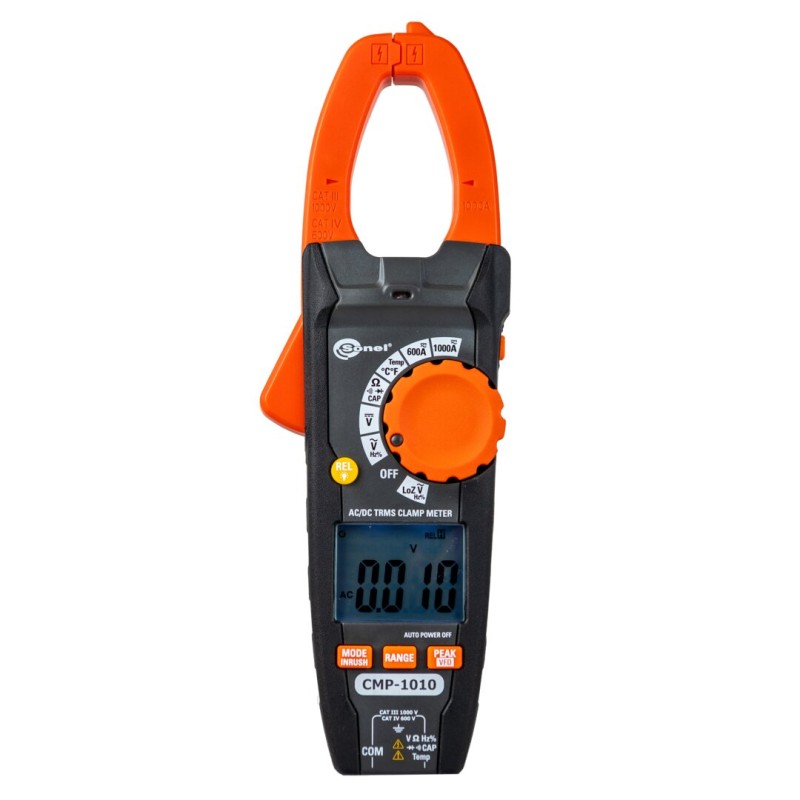

SONEL CMP-1010 Pince multimètre

Conçue pour les électriciens exigeants comme pour les techniciens de terrain, la SONEL CMP-1010 Pince multimètre est un appareil de mesure numérique TRMS 1000 A / 1000 V, robuste et précis, capable de travailler sur des installations modernes avec variateurs de fréquence, tout en offrant des fonctions avancées comme la mesure Low Z, la mesure de température jusqu’à 1000 °C et une large gamme de mesures électriques dans un format compact et ergonomique.

La SONEL CMP-1010 Pince multimètre se distingue par un corps en plastique technique isolant haute résistance, doté d’une double isolation et conçu pour résister aux chocs, à l’abrasion et aux contraintes d’un usage intensif sur chantier. Ses surfaces sont texturées pour une bonne tenue en main même avec des gants, tandis que la mâchoire de la pince bénéficie d’un moulage précis garantissant une fermeture fiable autour des conducteurs. La finition associe un revêtement noir sobre à des inserts orange haute visibilité, facilitant la localisation rapide de l’outil dans un environnement encombré. Conçue selon les normes de sécurité internationales pour les appareils de mesure, la pince est dimensionnée pour durer, limiter les risques d’erreurs liées à l’usure et offrir une excellente stabilité des mesures dans le temps.

En atelier, sur un tableau électrique industriel ou lors d’un simple contrôle domestique, la SONEL CMP-1010 Pince multimètre permet de mesurer courants AC/DC jusqu’à 1000 A, tensions AC/DC jusqu’à 1000 V, résistances, fréquences, capacités et températures avec un seul outil, ce qui simplifie grandement le diagnostic et la maintenance. Son mode Low Z réduit l’influence des tensions fantômes dans les installations complexes, la lampe de poche intégrée sécurise les interventions en zones sombres, tandis que l’affichage clair et les fonctions d’aide (maintien de valeur, sélection automatique de gamme selon le mode, etc.) participent à un travail plus serein, plus rapide et plus précis. Les professionnels apprécient la polyvalence de cette pince multimètre sur les sites de production, dans les services de maintenance et les bureaux d’études, tandis que les utilisateurs avertis y trouvent un outil fiable pour contrôler leurs installations avec confiance.

Spécifications Techniques

Guide d'utilisation : SONEL CMP-1010 Pince multimètre

Installation et mise en service

Avant la première utilisation de la SONEL CMP-1010 Pince multimètre, commencer par vérifier l’intégrité de l’appareil : aucune fissure sur le boîtier, mâchoires de la pince propres et sans dépôt métallique, cordons de mesure en bon état, sans gaine endommagée. Installer ensuite les piles en ouvrant le compartiment prévu au dos de l’appareil, en respectant rigoureusement la polarité indiquée. Refermer soigneusement le couvercle afin de préserver l’isolation. Choisir un environnement de travail sec, propre et suffisamment éclairé, en évitant toute atmosphère explosive ou fortement humide. Avant chaque intervention, s’assurer que le sélecteur rotatif est placé sur la position adéquate et que les cordons sont branchés dans les bornes appropriées, l’appareil étant hors tension par rapport au circuit à tester. Un contrôle rapide sur une source connue (prise, pile, résistance étalon) permet de confirmer le bon fonctionnement général avant de se rendre sur site.

Présentation des composants

La SONEL CMP-1010 Pince multimètre se compose d’une mâchoire de pince située en partie supérieure, destinée à entourer le conducteur pour mesurer le courant sans contact direct. Au centre, le grand sélecteur rotatif permet de choisir le type de mesure : courant AC/DC, tension AC/DC, résistance, continuité, fréquence, capacité, température ou mode Low Z. Juste au-dessus se trouve l’écran numérique rétroéclairé, lisible même dans les locaux techniques peu éclairés. Autour de l’afficheur, plusieurs boutons de fonction permettent par exemple de figer une valeur (HOLD), d’activer l’éclairage, de changer de mode secondaire associé à une position du sélecteur ou encore d’accéder à certaines fonctions avancées selon la configuration retenue par Sonel. En partie inférieure, les bornes de connexion accueillent les cordons de mesure pour les mesures de tension, de résistance, de fréquence, de capacité ou de température (via sonde adaptée). La lampe de poche intégrée est généralement positionnée vers la tête de l’appareil, afin d’éclairer directement la zone de mesure.

Utilisation de base

Pour mesurer un courant avec la SONEL CMP-1010 Pince multimètre, positionner le sélecteur sur la fonction courant AC ou DC, ouvrir la pince à l’aide de la gâchette et entourer uniquement le conducteur dont le courant doit être mesuré, en veillant à ce qu’aucun autre câble ne passe dans la mâchoire. Relâcher ensuite la pince et lire directement la valeur sur l’écran. Pour la mesure de tension, brancher les cordons dans les bornes appropriées, sélectionner tension AC ou DC au sélecteur, puis placer les pointes de touche sur les bornes du circuit hors de portée des doigts, avant de mettre sous tension le circuit si nécessaire. Les mesures de résistance, continuité, capacité ou fréquence se réalisent de manière similaire, mais toujours sur circuits hors tension, en respectant les gammes associées. Pour la mesure de température, connecter la sonde compatible dans la prise prévue, sélectionner le mode température et appliquer la sonde au point de mesure ; l’écran affiche alors la valeur en °C ou °F selon le réglage. Entre deux mesures, prendre l’habitude de revenir au mode de repos souhaité et de couper l’appareil pour préserver l’autonomie des piles.

Entretien et sécurité

Un entretien régulier garantit la fiabilité des mesures de la SONEL CMP-1010 Pince multimètre sur la durée. Après usage, essuyer l’appareil avec un chiffon doux et sec, sans solvants agressifs ni produits abrasifs, en particulier autour de la mâchoire de pince et des bornes de mesure. Conserver la pince multimètre dans un étui protecteur et à l’abri des variations extrêmes de température et d’humidité. Sur le plan de la sécurité, toujours respecter les catégories de mesure indiquées par Sonel et ne jamais dépasser les tensions ou courants nominaux. Ne pas utiliser l’appareil si le boîtier, l’écran ou les cordons sont endommagés. Travailler systématiquement sur circuits hors tension pour les mesures de résistance, capacité ou continuité, et s’assurer que les cordons sont retirés avant de changer de mode de mesure potentiellement dangereux. Porter des équipements de protection individuelle adaptés (gants isolants, lunettes, etc.) pour toute intervention sur des installations sous tension. En cas de doute sur le comportement de l’appareil, faire vérifier la pince par un service technique qualifié avant de poursuivre l’utilisation.
