SONEL TDR-410 Réflectomètre temporel

Conçu pour la localisation rapide et précise de défauts sur les câbles d’alimentation, de télécommunication et coaxiaux, le SONEL TDR-410 Réflectomètre temporel est un instrument professionnel compact qui combine une portée de mesure jusqu’à environ 2,1 km, une résolution fine et une grande autonomie pour offrir un diagnostic fiable sur le terrain comme en atelier.

Son boîtier robuste en plastique technique bénéficie d’une conception renforcée, avec une façade ergonomique protégée contre les chocs du quotidien et les conditions difficiles des chantiers électriques. L’indice de protection IP54 assure une excellente résistance à la poussière et aux projections d’eau, tandis que les finitions soignées et la qualité d’assemblage prolongent la durée de vie de l’appareil, même en usage intensif. Conçu dans le respect de la norme EN 61326-1 en matière de compatibilité électromagnétique, ce réflectomètre temporel limite les perturbations et conserve une grande stabilité de mesure, pour une fiabilité durable et des interventions maîtrisées.

Sur le terrain, le SONEL TDR-410 Réflectomètre temporel accompagne les électriciens, installateurs télécom, mainteneurs industriels et techniciens d’infrastructure dans toutes leurs missions de recherche de défauts de câbles : court-circuits, ruptures, mauvais raccordements ou dégradations de gaine. Sa portée de 7 m à 14 000 ft permet aussi bien le contrôle de petits réseaux internes que de longues lignes d’alimentation, avec une vitesse de propagation réglable pour s’adapter à la plupart des câbles métalliques. Facile à prendre en main grâce à ses boutons dédiés (démarrage, navigation, réglages rapides) et à son affichage graphique rétroéclairé 128 x 64 pixels, il apporte sérénité, gain de temps et précision de diagnostic, réduisant les coupures de service et améliorant la qualité des interventions auprès des clients.

Spécifications Techniques

Guide d'utilisation : SONEL TDR-410 Réflectomètre temporel

Installation et mise en service

Avant toute intervention, vérifier que le câble à diagnostiquer est hors tension et correctement isolé de toute source d’énergie, conformément aux procédures de sécurité en vigueur. Installer ensuite quatre piles alcalines 1,5 V de type AA dans le compartiment prévu à l’arrière de l’appareil, en respectant scrupuleusement la polarité indiquée. Après fermeture du compartiment, mettre l’appareil sous tension à l’aide de la touche dédiée sur la façade. Configurer si nécessaire la langue, la luminosité du rétroéclairage et le délai d’extinction automatique (1, 2, 3, 5 minutes ou désactivé) afin d’adapter le réflectomètre au mode de travail, en atelier ou sur chantier. Avant la première mesure, sélectionner une plage de mesure adaptée à la longueur estimée du câble et saisir la vitesse de propagation correspondant au type de câble mesuré pour garantir la meilleure précision possible.

Présentation des composants

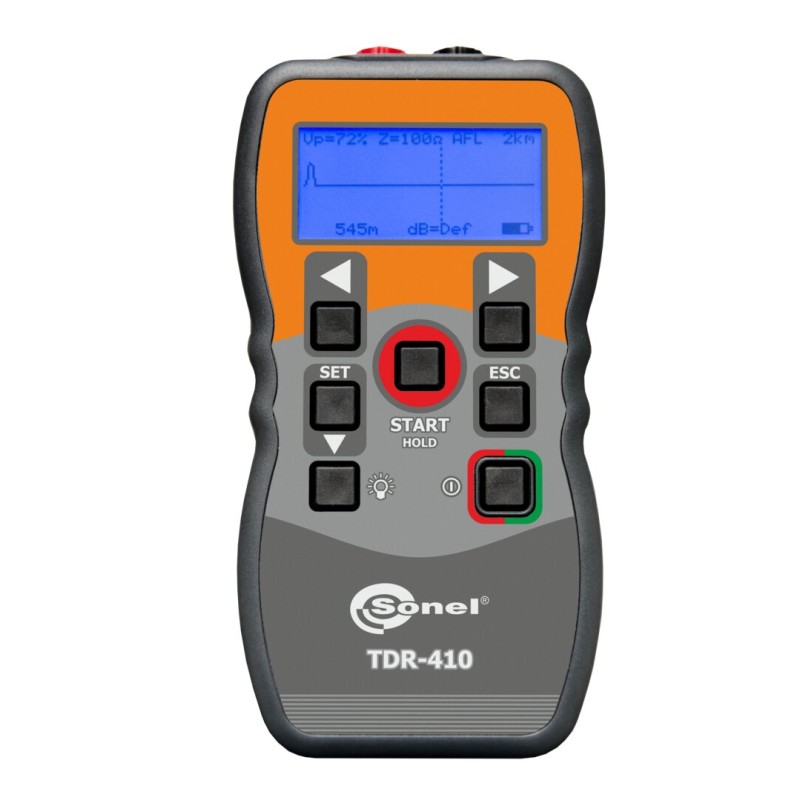

La face avant du SONEL TDR-410 Réflectomètre temporel présente un écran graphique rétroéclairé de 128 x 64 pixels qui affiche la forme d’onde de réflexion, les paramètres de mesure (plage, impédance, VOP) ainsi que les informations de distance au défaut. Sous l’écran se trouve un clavier à touches tactiles comprenant un bouton central de démarrage, des touches de navigation pour se déplacer dans les menus ou ajuster les paramètres, ainsi que des touches de validation et d’échappement pour simplifier la configuration. L’appareil dispose d’un connecteur de mesure compatible avec les différentes impédances (25, 50, 75, 100 Ω), ce qui permet d’utiliser des cordons adaptés selon le type de câble contrôlé. Le boîtier, de couleur grise, noire et orange, offre une bonne prise en main et une visibilité renforcée, ce qui facilite le travail dans des environnements encombrés ou faiblement éclairés.

Utilisation de base

Pour réaliser une mesure simple, connecter le SONEL TDR-410 Réflectomètre temporel à l’extrémité du câble à tester à l’aide des cordons appropriés, en veillant à obtenir un contact fiable et sécurisé. Choisir la bonne impédance de sortie parmi 25, 50, 75 ou 100 Ω afin d’optimiser la qualité du signal de retour. Ensuite, sélectionner la plage de mesure qui couvre la longueur supposée du câble, puis régler la vitesse de propagation en pourcentage ou en m/µs selon les spécifications du câble. Appuyer sur le bouton de démarrage pour lancer le balayage : l’appareil génère une impulsion de 5 Vp-p dont la réflexion sur les défauts et les extrémités de câble s’affiche sous forme de tracé sur l’écran. Analyser le graphique pour identifier ruptures, courts-circuits ou dérivations, en se référant aux marqueurs de distance et à la résolution d’environ 1 % de la plage sélectionnée. Utiliser le mode balayage continu (2 balayages/s) pour visualiser l’évolution d’un défaut lors de manipulations, ou le balayage unique pour figer la trace et l’examiner avec précision.

Entretien et sécurité

Pour conserver la performance initiale du SONEL TDR-410 Réflectomètre temporel, nettoyer régulièrement le boîtier et l’écran avec un chiffon doux et sec, ou légèrement humide si nécessaire, en évitant tout solvant agressif. Remplacer les piles lorsque l’autonomie diminue, afin de bénéficier en permanence de la capacité maximale, jusqu’à 30 heures de balayage continu. Stocker l’appareil dans un environnement sec, à une température comprise entre -20 °C et +70 °C, et protéger l’entrée de mesure de toute contamination ou humidité excessive. Respecter en toutes circonstances la limite de protection contre les surtensions de 400 V DC / 250 V AC : ne jamais connecter l’instrument à un câble susceptible d’être sous tension au-delà de ces valeurs, et toujours contrôler l’absence de tension à l’aide d’un dispositif approprié avant branchement. En cas de doute sur l’intégrité des cordons ou du boîtier, suspendre l’utilisation et faire vérifier le matériel par un service compétent afin de garantir une utilisation sûre et durable.
