SONEL TDR-420 Réflectomètre temporel

Conçu pour les techniciens qui doivent localiser un défaut de câble en quelques secondes, le SONEL TDR-420 Réflectomètre temporel est un réflectomètre numérique de haute précision, optimisé pour le diagnostic rapide et fiable des câbles à conducteurs métalliques jusqu’à 6000 m, avec une interface claire et une résolution adaptée aux réseaux modernes basse et haute tension ainsi qu’aux installations de télécommunication.

Son boîtier robuste en matériau synthétique renforcé, aux flancs orange haute visibilité, protège efficacement l’électronique interne contre les chocs et les contraintes du terrain, tandis que la façade est dotée d’un clavier à membrane étanche et d’un écran graphique lisible en intérieur comme en extérieur ; l’ensemble répond aux exigences professionnelles de longévité, avec une conception orientée usage intensif, une résistance accrue à l’abrasion et des finitions pensées pour limiter l’usure prématurée et prolonger la durée de vie de l’appareil dans les environnements de chantier les plus exigeants.

Sur le terrain, le SONEL TDR-420 Réflectomètre temporel trouve naturellement sa place dans la maintenance des réseaux électriques, la vérification des lignes de télécommunication, le contrôle des câbles coaxiaux, paires torsadées ou câbles de puissance enterrés, permettant de mesurer la longueur exacte du câble, de localiser une coupure, un court-circuit, un écrasement ou un mauvais raccord sans démontage fastidieux, ce qui réduit le temps d’intervention, limite les coupures de service et apporte une vraie sérénité aux équipes techniques comme aux clients finaux qui bénéficient d’un rétablissement plus rapide.

Spécifications Techniques

Guide d'utilisation : SONEL TDR-420 Réflectomètre temporel

Installation et mise en service

Avant la première utilisation, commencer par déballer soigneusement le SONEL TDR-420 Réflectomètre temporel et vérifier l’intégrité du boîtier, des connecteurs et des accessoires fournis, en particulier les cordons de mesure. Installer ensuite la source d’alimentation recommandée par le fabricant, qu’il s’agisse de piles ou d’un pack rechargeable, en respectant rigoureusement la polarité indiquée dans le compartiment batterie. Une fois l’appareil refermé, appuyer sur la touche d’alimentation pour lancer l’autotest interne : l’écran s’allume, affiche l’écran d’accueil et réalise ses vérifications électroniques. Avant de relier un câble à tester, s’assurer que la ligne est hors tension conformément aux normes de sécurité en vigueur, puis sélectionner une impédance de sortie adaptée au type de câble (par exemple 50 Ω ou 75 Ω pour un coaxial, 100 Ω pour une paire torsadée) ainsi qu’une première plage de mesure cohérente avec la longueur estimée du câble.

Présentation des composants

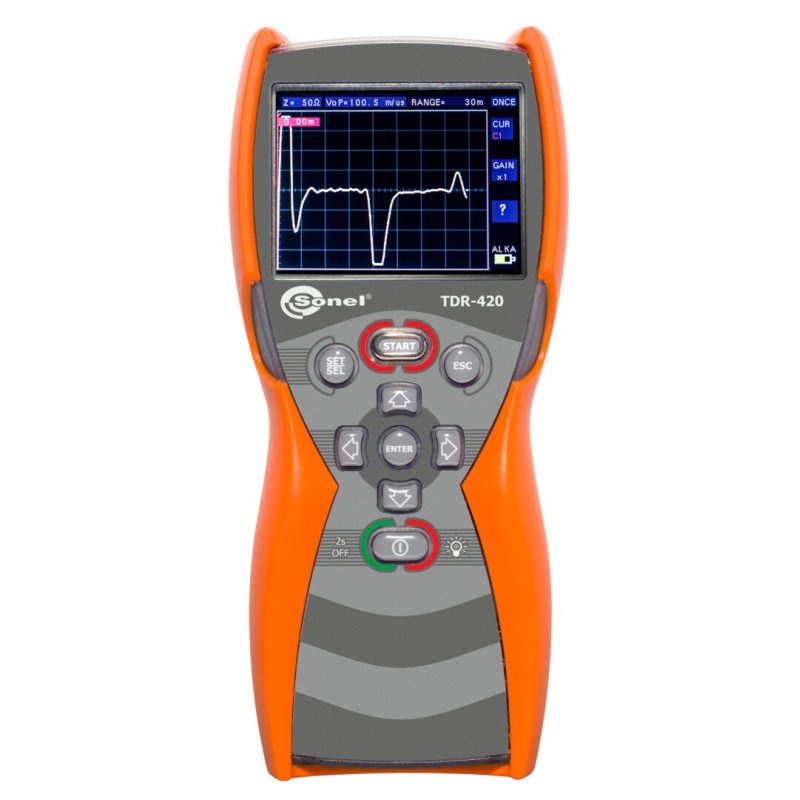

Le SONEL TDR-420 Réflectomètre temporel se compose d’un boîtier ergonomique, d’un écran graphique situé en partie haute et d’un clavier de commande intuitif placé immédiatement sous l’affichage. L’écran LCD représente la courbe de réflectométrie en temps réel, avec un quadrillage et des repères permettant de visualiser aisément la position des défauts et la longueur du câble. Les touches directionnelles, regroupées en croix ou en pavé, servent à déplacer les curseurs de mesure, zoomer ou dézoomer sur la forme d’onde, modifier les paramètres et naviguer dans les menus. Une touche dédiée Start lance la séquence de mesure, tandis que d’autres touches assurent l’accès aux fonctions spécifiques telles que le choix de la plage de distance, le réglage de la vitesse de propagation ou l’ajustement de l’impédance. En partie supérieure ou inférieure, des connecteurs robustes permettent de brancher les cordons de mesure, souvent dotés de pinces ou de fiches adaptées aux bornes des câbles à tester.

Utilisation de base

Pour effectuer une mesure standard, commencer par isoler la portion de câble à diagnostiquer, puis connecter les conducteurs aux bornes du SONEL TDR-420 Réflectomètre temporel à l’aide des cordons appropriés. Sur l’appareil, sélectionner la plage de mesure qui couvre la longueur approximative de la ligne (par exemple 500 m, 1500 m ou 6000 m) et ajuster la vitesse de propagation en fonction du type de câble, en utilisant la valeur fournie par le constructeur du câble ou la bibliothèque de valeurs si disponible. Lancer ensuite la mesure avec la touche Start : le réflectogramme apparaît à l’écran, montrant le point de départ et les éventuelles discontinuités d’impédance. En déplaçant les curseurs le long de la courbe, il devient possible de lire la distance précise jusqu’à un défaut, une dérivation ou une extrémité libre. Pour affiner le diagnostic, modifier éventuellement la largeur d’impulsion, la plage de zoom ou l’impédance de sortie, ce qui améliore la lisibilité des réflexions sur certains types de câbles. Une fois la position du défaut identifiée, noter la valeur et la reporter sur le terrain pour localiser physiquement la zone à réparer.

Entretien et sécurité

Pour préserver la fiabilité du SONEL TDR-420 Réflectomètre temporel, un entretien régulier et le respect scrupuleux des règles de sécurité sont indispensables. Après chaque intervention, débrancher les cordons de mesure, essuyer le boîtier et l’écran avec un chiffon doux légèrement humidifié, sans solvants agressifs ni abrasifs, afin de ne pas endommager la surface ou les marquages. Ranger l’appareil dans son étui ou sa mallette de transport pour le protéger de la poussière, de l’humidité excessive et des chocs lors des déplacements. Avant toute connexion, vérifier que le câble à tester est bien hors tension et déconnecté de toute source d’énergie ou d’équipement actif, notamment sur les réseaux électriques et de télécommunication, afin d’éviter tout risque de choc électrique ou de détérioration de l’appareil. Il est recommandé de contrôler périodiquement l’état des cordons et des connecteurs, de remplacer immédiatement tout accessoire endommagé et de faire vérifier l’étalonnage par un service agréé selon la périodicité préconisée par Sonel pour conserver la précision des mesures dans la durée.
