Référence: PCE-ECT 50
Marque: PCE Instruments France
Plage de mesure : 0,01 à 2000 Ω Tension d'essai : 25 V, 50 V, 100 V Fréquence : 50/60 Hz Batterie : Li-ion rechargeable Poids : Environ 1,5 kg Données affichées : Écran LCD rétroéclairé
Référence: 10048
Marque: Sauermann / Kimo
Référence : Flacon de liquide AWS.10 Nature du liquide : Huile manométrique rouge AWS.10 Densité : 0,87 à 15 °C Température d’utilisation : -30 °C à +60 °C Compatibilité : Manomètres à colonne inclinée série Kimo Volumes disponibles : 20, 30, 250 et 500 ml
Référence: DAL0018
Marque: Proges Plus
Compatibilité : Adapté aux enregistreurs de température Plug&Track Matière : Plastique robuste avec pastille métallique intégrée Fixation : Trou pour porte-clés ou cordon Coloris : Noir, bleu, jaune, vert, rouge Utilisation : Identification et traçabilité des capteurs
Référence: DAL0024
Marque: Proges Plus
Compatibilité : Thermoboutons Proges Plus Fonction : Fixation murale sécurisée Type de montage : Vis ou chevilles adaptées au support Support : Surface plane (mur, cloison, équipement) Utilisation : Suivi de température et humidité in situ
Référence: CartePVC
Marque: Proges Plus
Matériau : PVC rigide et durable Compatibilité : Thermoboutons Plug&Track Proges Plus Dimensions carte : Format carte bancaire Plage de température recommandée : 15 °C à 25 °C Couleurs disponibles : Jaune, Vert, Bleu, Rouge, Noir Usage : Support de fixation et identification du thermobouton
Référence: AL-201/1
Marque: Catu
Compatibilité : disjoncteurs modulaires, interrupteurs et différentiels Matière : plastique Fixation : rapide au tournevis plat n°3 Cadenassage : mini cadenas, trou Ø 6 mm Dimensions : 40 x 40 x 15 mm Poids : 0,05 kg
Référence: HI98312
Marque: Hanna
Conductimètre HANNA HI98312. Testeur EC (Electro-Conductivité), Testeur TDS (Mesure le total des ions chargés dans l'eau)
Promesures
Fluke
Paiement 100% sécurisé
Livraison rapide
Assistance au 03 83 52 79 78

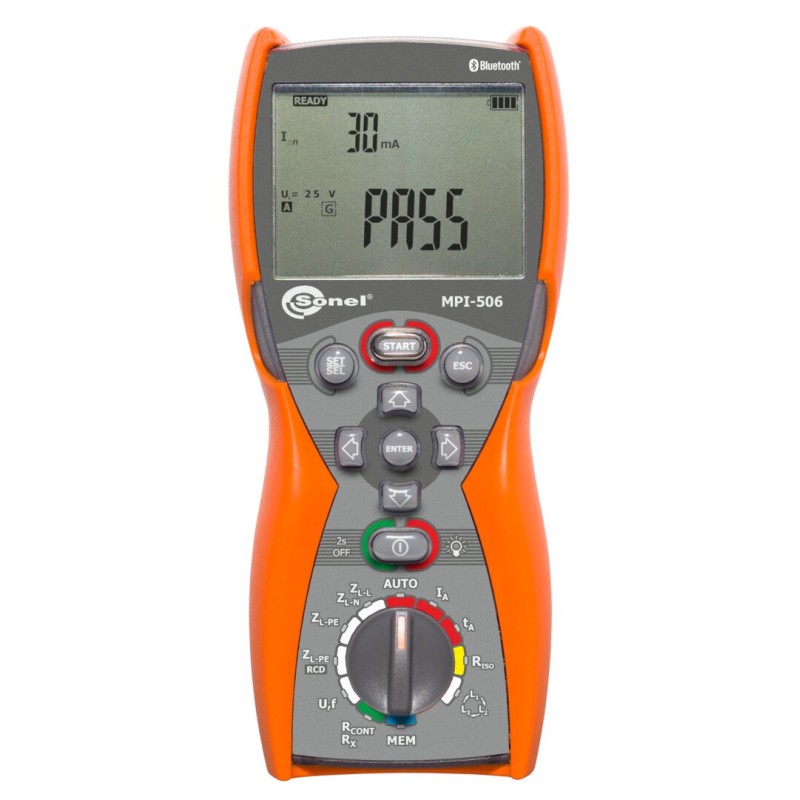

Conçu pour les tests d’installations modernes, le SONEL MPI-506 Contrôleur multifonction est un appareil de mesure professionnel compact qui combine contrôle d’isolement, mesure d’impédance de boucle de court-circuit, tests complets de dispositifs différentiels RCD et vérification de continuité, afin de garantir la sécurité et la conformité des réseaux électriques basse tension selon les normes en vigueur.
Son boîtier robuste en matière plastique technique haute résistance, rehaussé d’une coque externe orange très visible, protège efficacement l’électronique interne contre les chocs, les vibrations et les contraintes quotidiennes d’un chantier. Les surfaces sont traitées pour résister aux rayures et à l’usure, tandis que la conception ergonomique antidérapante assure une bonne prise en main, même avec des gants. Le niveau de protection mécanique et l’assemblage soigné contribuent à une longue durée de vie, limitant le remplacement prématuré des instruments et s’inscrivant dans une démarche plus responsable et durable.
Le SONEL MPI-506 Contrôleur multifonction trouve naturellement sa place dans les interventions d’électriciens, de bureaux de contrôle, de services de maintenance industrielle, mais aussi dans les équipes techniques de collectivités ou de gestionnaires de bâtiments. Il permet de réaliser des mesures fiables lors de la réception d’une installation, d’un diagnostic préventif ou d’une recherche de panne, en apportant clarté et sérénité : un simple regard sur l’écran rétroéclairé, le verdict PASS s’affiche, la conformité est validée et le travail peut se poursuivre sans stress. La gestion possible des données via la communication sans fil (Bluetooth) facilite la rédaction de rapports, améliore la traçabilité et renforce la confiance des clients ou des partenaires sur la qualité des contrôles réalisés.
| Caractéristique | Détail |
|---|---|
| Type d’appareil | Contrôleur multifonction pour installations électriques basse tension |
| Affichage | Grand écran LCD rétroéclairé avec indication claire des résultats de test (incluant messages de type PASS/FAIL) |
| Tension de fonctionnement (mesure d’impédance de boucle) | 180 V à 460 V |
| Plage de tension nominale réseau (boucle de court-circuit) | 220/380 V, 230/400 V, 240/415 V ; fréquence 45–65 Hz |
| Mesure de l’impédance de boucle de court-circuit | Mesure de l’impédance de boucle dans les réseaux basse tension avec calcul du courant de court-circuit présumé |
| Mesure de la résistance d’isolement | Tensions d’essai de 100 V, 250 V, 500 V selon les exigences de la norme EN 61557-2 |
| Mesure de la résistance des conducteurs de protection et liaisons équipotentielles | Mesure de la continuité des connexions de protection avec courant de ±200 mA, conforme à EN 61557-4 |
| Test des dispositifs différentiels (RCD) | Tests sur RCD de type AC et A |
| Types de RCD pris en charge | RCD à déclenchement instantané, à temps de déclenchement court et sélectifs |
| Courants différentiels nominaux RCD | 10 mA, 15 mA, 30 mA, 100 mA, 300 mA, 500 mA |
| Indication de séquence de phase | Indication intégrée du sens de rotation des phases pour réseaux triphasés |
| Fonctions principales de mesure | Impédance de boucle, résistance d’isolement, continuité des conducteurs de protection, test RCD, vérification de l’ordre des phases |
| Alimentation | Alimentation interne par batterie / accumulateur (selon configuration constructeur), adaptée à une utilisation mobile sur site |
| Connectivité | Interface sans fil Bluetooth pour le transfert de données vers un ordinateur ou une application dédiée |
| Commande | Sélecteur rotatif central pour les fonctions principales et touches directes (START, ESC, AUTO, MEM) pour le pilotage des tests |
| Catégorie d’utilisation | Appareil destiné aux professionnels de l’électricité, au contrôle de conformité et à la maintenance des installations |
| Ergonomie | Conception compacte, forme incurvée pour une bonne prise en main, repérage aisé des touches et des bornes de mesure |
| Conditions d’utilisation typiques | Contrôle d’installations résidentielles, tertiaires et industrielles en basse tension |
Avant toute utilisation, placer le SONEL MPI-506 Contrôleur multifonction sur une surface stable ou le garder en main de façon sûre, en s’assurant que l’environnement est sec et propre. Vérifier l’état général du boîtier, des cordons de mesure et des pointes de touche : aucune fissure, gaine abîmée ou connecteur endommagé ne doit être utilisé afin de préserver la sécurité de l’utilisateur et la précision des mesures. Installer les batteries ou l’accumulateur selon la procédure décrite dans la notice du fabricant en respectant la polarité indiquée, puis refermer soigneusement le compartiment d’alimentation. Une fois l’appareil alimenté, appuyer sur le bouton de mise sous tension, laisser l’autotest interne se dérouler et contrôler l’absence de message d’erreur à l’écran avant de procéder aux premiers essais sur une installation réelle.
La face avant du SONEL MPI-506 Contrôleur multifonction est dominée par un grand écran LCD rétroéclairé, qui affiche simultanément les valeurs mesurées, les unités associées, les symboles de fonction choisis et, le cas échéant, des messages clairs de validation ou d’alerte. Sous l’écran, plusieurs touches de commande facilitent l’accès aux principales fonctions : START pour lancer un test, ESC pour interrompre ou revenir en arrière, AUTO pour activer les séquences automatiques de mesure, MEM pour enregistrer les résultats dans la mémoire interne. Au centre, un sélecteur rotatif permet de choisir la famille de tests (impédance de boucle, isolement, RCD, continuité, etc.). Les bornes de connexion pour les cordons de mesure sont clairement signalées par des marquages et des symboles normalisés afin de limiter les risques d’erreur de branchement. Un témoin ou un symbole Bluetooth signale la possibilité de liaison sans fil pour l’exportation des données.
Pour réaliser une mesure simple, commencer par identifier le type de contrôle souhaité sur l’installation. Sélectionner la fonction correspondante à l’aide du sélecteur rotatif, puis paramétrer si nécessaire la tension d’essai (pour la résistance d’isolement) ou le calibre de RCD à tester (courant différentiel nominal et type de déclenchement). Brancher ensuite les cordons de mesure sur les bornes de l’appareil et sur le circuit concerné en respectant scrupuleusement les schémas de connexion fournis par le fabricant. Une fois la connexion établie et les conditions de sécurité vérifiées (absence de contact direct avec des parties sous tension, port d’équipements de protection individuelle), appuyer sur le bouton START pour lancer la mesure. Le résultat apparaît alors de façon claire à l’écran, avec une valeur numérique et, suivant le mode, une indication de conformité ou non-conformité. Le bouton MEM permet, si besoin, d’enregistrer la mesure pour un traitement ultérieur ou un transfert via Bluetooth vers un logiciel de rapport. Entre deux mesures, revenir avec ESC ou modifier le réglage du sélecteur rotatif pour passer à un autre type de test sans délai.
Pour garantir des mesures fiables dans la durée, il est essentiel de conserver le SONEL MPI-506 Contrôleur multifonction dans son étui ou sa mallette dédiée lorsqu’il n’est pas utilisé, à l’abri de l’humidité, des poussières agressives et des chocs. Nettoyer régulièrement le boîtier et l’écran avec un chiffon doux légèrement humidifié, sans solvants ni produits abrasifs, afin de préserver les marquages et la lisibilité. Les cordons de mesure doivent être inspectés périodiquement : si des signes de détérioration apparaissent (gaine coupée, broches tordues), les remplacer immédiatement. Respecter systématiquement les instructions de sécurité et les limites de mesure données par le constructeur, notamment en ce qui concerne les tensions maximales admissibles et les catégories de surtension applicables. Avant toute opération sur une installation, vérifier que les procédures de consignation, de mise hors tension et de mise à la terre, lorsqu’elles s’imposent, sont rigoureusement appliquées. Un contrôle de recalibrage périodique par un laboratoire habilité est recommandé afin de maintenir la précision et la traçabilité métrologique de l’appareil.
Pour compléter le SONEL MPI-506 Contrôleur multifonction et constituer un ensemble d’instruments adapté à chaque type de chantier, il est possible d’explorer une gamme élargie d’appareils dédiés au contrôle d’installation : testeurs spécialisés, mesureurs de terre, pinces multimètres et analyseurs adaptés aux environnements résidentiels, tertiaires ou industriels. D’autres solutions professionnelles sont disponibles dans la catégorie Contrôle installation, afin d’optimiser la précision des diagnostics, d’améliorer la sécurité des interventions et de structurer des rapports complets pour chaque client.
Oui, ce contrôleur multifonction est spécifiquement conçu pour les installations basse tension, qu’elles soient résidentielles, tertiaires ou de petits sites industriels. Ses fonctions de mesure d’impédance de boucle, de résistance d’isolement, de continuité des conducteurs de protection et de test RCD couvrent l’essentiel des vérifications exigées lors de la mise en service, du contrôle périodique ou du diagnostic d’une installation électrique standard.
L’appareil est doté d’une interface claire et de fonctions guidées qui en facilitent la prise en main pour un électricien ou un technicien déjà formé aux règles de sécurité électrique. Une lecture attentive du manuel du fabricant est toutefois indispensable pour paramétrer correctement les tests (RCD, isolement, boucle) et interpréter les résultats. Pour des campagnes de mesure réglementaires ou des contrôles complexes, une formation complémentaire aux normes et procédures de mesure peut être utile.
Le contrôleur dispose de fonctions d’enregistrement des résultats et d’une connectivité Bluetooth permettant de transférer les données vers un ordinateur ou une application logicielle dédiée. Il devient alors possible de classer les mesures par site, par circuit ou par date, de générer des rapports structurés et de conserver une traçabilité complète des contrôles réalisés, ce qui est particulièrement apprécié lors des audits de sécurité, des visites de conformité ou des opérations de maintenance préventive.
Référence: WMGBMPI530
Marque: Sonel
Tension d’essai d’isolement : 50 à 1000 V DC, jusqu’à 10 GΩ Mesure de boucle d’impédance : sans déclenchement RCD Tests RCD : types AC, A, B jusqu’à 1000 mA Mesure de terre : méthodes 3 fils et 4 fils Alimentation : batterie rechargeable Li-ion Interface PC : USB + logiciel Sonel
Référence: P01145455A
Marque: Chauvin Arnoux
Fabricant : Chauvin Arnoux Modèle : CA 6116N version GB Normes : IEC 60364-6, NF C 15-100, VDE 0100, FD C 16-600 Écran : Graphique couleur 5,7 pouces rétroéclairé Mémoire interne : Jusqu’à 1000 essais Communication : USB avec logiciels ICT et DataView
Référence: MW 9660
Marque: Sefram
Mesures de terre : Avec et sans piquets, par boucle Tests DDR : Courant, temps de déclenchement, tension de contact Uc Continuité : 200 mA avec inversion automatique Isolement : Jusqu’à 1000 V Mesures électriques : Tension AC/DC TRMS, fréquence, rotation de phase Sécurité : 600 V CAT III, 300 V CAT IV
Référence: P01146013
Marque: Chauvin Arnoux
Tension de mesure : 2 à 550 V AC, 0 à 800 V DC Tests réalisés : continuité, isolement, boucle, terre 3P, DDR, rotation de phase Isolement : 250 V, 500 V, 1000 V jusqu’à 999,9 MΩ Résistance de terre : 0,50 à 2000 Ω (méthode 3P) Communication : Bluetooth, mémoire 30 sites × 99 tests Sécurité : 600 V CAT III, IP54
Référence: KIT-15100-PRO
Marque: Catu
Norme d’installation : NF C 15-100 basse tension Appareil différentiel : Contrôleur DT-170 Mesure de terre et continuité : Mesureur DT-300, méthode boucle Contrôle d’isolement : Appareil DT-500 Affichage : Numérique Mallette : Référence M-87370, poids 1,35 kg
Référence: P01299979
Marque: Chauvin Arnoux
Fabricant : Chauvin Arnoux Référence fabricant : P01299979 Indice de protection : IP54, IK04 Normes de sécurité : IEC 61010-1, -2-030, -2-034, 600 V CAT III, 300 V CAT II Conformité : IEC 61557 parties 1 à 7 et 10 Dimensions et masse : 223 × 126 × 70 mm, environ 1,1 kg
Référence: FLK-1664FC SCH
Marque: Fluke
Tension de mesure : 50 V à 500 V CA Résistance d’isolement : jusqu’à 1 GΩ Plage de boucle : 0,01 Ω à 20 kΩ RCD CA : 10 mA à 1000 mA Indice de protection : IP40 Interface sans fil : Fluke Connect
Référence: P01299975
Marque: Metrix
Type d’appareil : Contrôleur multifonction d’installations électriques Tension / fréquence : 2 à 550 V AC, 30 à 999,9 Hz Continuité : ≥ 200 mA, 1 Ω à 99,99 kΩ Isolement : 250 / 500 / 1000 V, jusqu’à 999,9 MΩ Terre / boucle : Terre 3 pôles et impédance de boucle jusqu’à 2000 Ω Sécurité / protection : CAT III 600 V, IP54, mémoire avec Bluetooth
Référence: WMGBMPI525
Marque: Sonel
Tension d’essai isolement : 100 à 2500 V CC Plage résistance d’isolement : jusqu’à 10 GΩ Mesure continuité PE : 200 mA CC Mesure résistance de terre : méthode 3 pôles Test DDR : type AC, A, sélectifs Alimentation : accumulateur interne rechargeable
Référence: FASTCHECK3010
Marque: KPS
Tension TRMS : 190–265 V AC, résolution 1 V, précision ±(1 % + 3 dgt) Test DDR : types AC, A, F, 30 mA, mode AUTO avec mesure de tension de contact Impédance de boucle : 9,99 / 99,9 / 999 Ω, courant de court-circuit en systèmes TN Harmoniques : analyse jusqu’au 49e, mesure THD Fréquence : 42–69 Hz, résolution 0,1 Hz Sécurité : CAT III 300 V,...
Référence: WMGBMPI540PVNC
Marque: Sonel
Tension DC maximale : 1500 V pour chaînes photovoltaïques Mesures PV : Uoc, Isc, courbes I‑V, puissance DC/AC, rendement onduleur Mesures de protection : continuité, terre, isolement, boucles, différentiels Écran : tactile couleur 7 pouces Communication : Bluetooth, Wi‑Fi, USB Alimentation : batterie intégrée ou secteur
Référence: P01146011
Marque: Chauvin Arnoux
Fabricant : Chauvin Arnoux Fonctions principales : continuité, résistance, isolation, boucle de terre, test DDR Tension d’isolement : 250 V et 500 V Plage de mesure isolation : 0,01 à 999,9 MΩ Alimentation : 6 × piles LR06/AA Indice de protection : IP54, CAT III 600 V
Référence: WMGBMPI540PV
Marque: Sonel
Écran tactile : LCD couleur 7 pouces Norme PV : Mesures conformes EN 62446 Mesures : Uoc, Isc, continuité, isolement, terre, puissance AC/DC Qualité d’énergie : Analyse triphasée avec harmoniques Communication : Wi-Fi, Bluetooth, USB Alimentation : Batterie Li-Ion, entrée 12 V
Référence: 1664FC SCH FTT KIT
Marque: Fluke
Tension d’essai d’isolement : 50, 100, 250, 500, 1 000 V CC Plage de mesure de tension : 50 à 500 V CA Mesure de boucle : 0,01 Ω à 2 000 Ω Mesure RCD CA/CC : 10 mA à 1 A Communication : Fluke Connect sans fil Poids : env. 1,3 kg
Référence: FLK-1662 SCH
Marque: Fluke
Tension nominale : 230 V CA prises schuko Mesure tension/fréquence : 0 à 500 V, 45 à 65 Hz Résistance d’isolement : jusqu’à 500 MΩ, 250/500/1000 V Boucle et ligne : mesure Zs, Zl, calcul Ik Continuité : 0 à 2000 Ω, courant ≥200 mA Sécurité : CAT III 500 V / CAT IV 300 V
Référence: P01145460
Marque: Chauvin Arnoux
Fabricant : Chauvin Arnoux Référence : P01145460 Tension d’essai d’isolement : 50 à 1000 V Mesure de boucle : sans déclenchement DDR 30 mA Tests DDR : types AC, A, B, sélectifs Communication : USB et Bluetooth
