SONEL MPI-540 PV Contrôleur multifonction

Conçu pour les électriciens exigeants et les spécialistes du solaire, le SONEL MPI-540 PV Contrôleur multifonction est un contrôleur d’installations électriques et photovoltaïques haut de gamme, capable de mesurer la continuité des liaisons de protection, la résistance de terre, l’isolement côté DC, l’irradiance, ainsi que les paramètres complets de puissance AC et DC avec enregistrement avancé et analyse des harmoniques.

Le boîtier robuste du SONEL MPI-540 PV Contrôleur multifonction est réalisé en matériaux plastiques techniques haute résistance, renforcés sur les arêtes par de larges pare-chocs orange pour absorber les chocs sur chantier, tandis que l’écran tactile couleur 7 pouces est protégé par une vitre durcie adaptée à une utilisation intensive avec gants. Les connectiques d’entrée sont intégrées dans une façade pensée pour limiter les contraintes mécaniques sur les câbles, des joints et fermetures assurent une excellente protection contre la poussière et les projections, et l’appareil respecte les normes de sécurité électrique et de compatibilité électromagnétique en vigueur dans le domaine des mesures basse tension, ce qui garantit une longévité remarquable même en environnement industriel ou extérieur.

Sur le terrain, le SONEL MPI-540 PV Contrôleur multifonction s’impose comme un compagnon de travail polyvalent pour la vérification des installations photovoltaïques résidentielles, tertiaires ou industrielles, mais aussi pour le contrôle complet des réseaux électriques classiques : il permet de tester rapidement les champs de panneaux, d’optimiser le rendement des onduleurs, de diagnostiquer une chute de performance ou un défaut d’isolement, tout en offrant aux techniciens la sérénité d’un diagnostic documenté grâce à l’enregistrement des mesures et à l’affichage graphique clair, favorisant des interventions plus calmes, plus sûres et plus professionnelles aux yeux des clients finaux.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-540 PV Contrôleur multifonction

Installation et mise en service

Avant toute chose, poser le SONEL MPI-540 PV Contrôleur multifonction sur une surface stable et dégagée, à l’abri des projections d’eau directes et des sources de chaleur excessives. Vérifier l’état visuel des cordons de mesure, des pinces et des sondes : aucune gaine ne doit être endommagée et les connecteurs doivent s’enclencher fermement. Charger ensuite la batterie à l’aide du chargeur fourni, jusqu’à ce que l’indicateur de charge signale un niveau suffisant pour vos campagnes de tests. Une fois l’appareil alimenté, sélectionner la langue et effectuer, si nécessaire, la configuration initiale des paramètres d’heure, de date et de projet afin d’archiver correctement les résultats. Avant de se connecter à une installation réelle, prendre connaissance des schémas de raccordement dans la notice Sonel et couper, chaque fois que possible, les circuits à tester conformément aux règles de sécurité électrique et aux normes en vigueur.

Présentation des composants

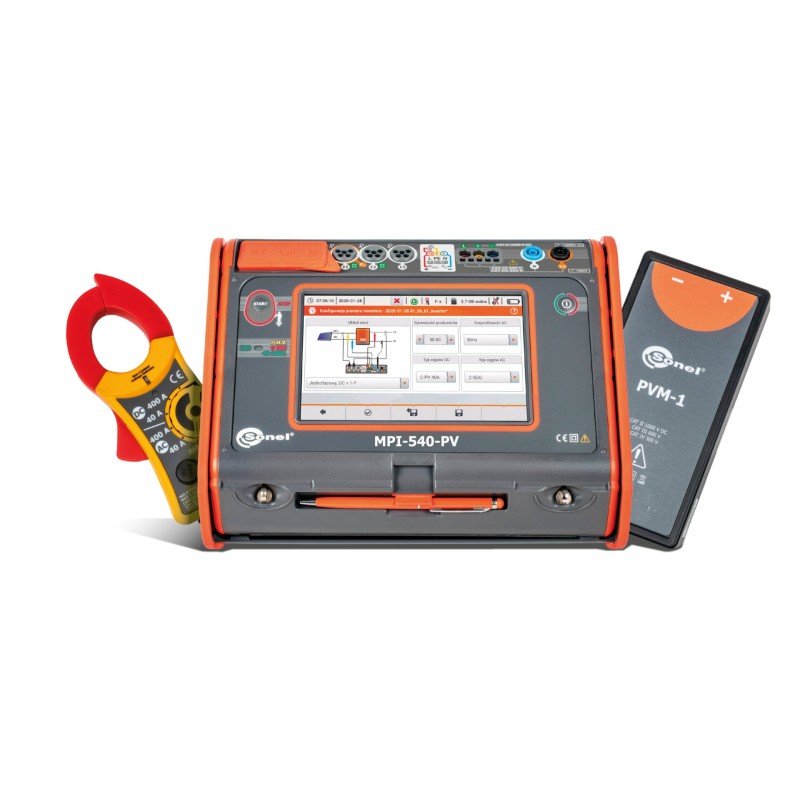

La face avant du SONEL MPI-540 PV Contrôleur multifonction est dominée par l’écran tactile couleur 7 pouces, qui centralise l’affichage des menus, des graphiques et des résultats chiffrés. Autour de cet écran se trouvent des boutons physiques de fonction et de navigation qui permettent un accès rapide aux tests les plus courants même avec des gants. Sur la partie supérieure et parfois latérale du boîtier, différentes bornes de mesure sont clairement identifiées par couleur et par symbole pour les fonctions de continuité, de résistance de terre, d’isolement, de tension et de courant. La pince de courant (ou les pinces flexibles, selon le kit) se connecte sur les entrées dédiées à la mesure de courant et de puissance AC ou DC. L’adaptateur IRM-1, quant à lui, intègre le capteur d’irradiance et le capteur de température des modules PV, reliés à l’appareil via une interface spécifique. La télécommande PVM-1, si elle est incluse, permet de déclencher certaines mesures à distance, pratique lorsque les panneaux sont difficilement accessibles ou lorsque l’on souhaite travailler seul en sécurité.

Utilisation de base

Pour une mesure de continuité des conducteurs de protection, raccorder les cordons aux bornes marquées pour ce test, relier les extrémités aux points de terre à vérifier, puis sélectionner le mode continuité sur l’écran : l’appareil injecte un courant de test approprié et affiche la résistance mesurée, aidant à confirmer la qualité des liaisons de protection. Pour la résistance de terre, installer les piquets auxiliaires selon la méthode décrite dans la notice, connecter les cordons correspondants aux bornes de l’appareil et lancer la séquence de mesure qui calcule automatiquement la résistance de la prise de terre. Pour les installations photovoltaïques, commencer par mesurer la tension en circuit ouvert UOC et le courant de court-circuit ISC de chaque string, après s’être assuré que les conditions de sécurité et d’ensoleillement sont réunies ; connecter ensuite l’adaptateur IRM-1 pour saisir l’irradiance et la température des modules, ce qui permet de comparer le comportement réel des panneaux à leurs caractéristiques théoriques. Côté onduleur, utiliser les pinces de courant et les entrées de tension pour analyser les puissances AC, les facteurs de puissance et les harmoniques, puis laisser l’enregistreur intégré suivre l’évolution des paramètres triphasés sur une période donnée, en sauvegardant les mesures dans la mémoire interne pour un traitement ultérieur sur PC.

Entretien et sécurité

Après chaque utilisation, nettoyer délicatement le boîtier et l’écran du SONEL MPI-540 PV Contrôleur multifonction avec un chiffon doux légèrement humide, sans solvants agressifs, afin de préserver les marquages et les protections de surface. Enrouler les cordons de mesure sans les tordre ni les pincer, stocker les pinces de courant dans leur emplacement prévu et ranger l’ensemble dans une mallette de transport adaptée pour le protéger des chocs et de la poussière. Sur le plan sécurité, toujours respecter les limites de tension et de catégorie de mesure indiquées par le fabricant, ne jamais connecter l’appareil à un circuit dont la tension ou la catégorie dépasse ses spécifications, et travailler systématiquement avec des équipements de protection individuelle : gants isolants, lunettes et chaussures de sécurité. Avant toute opération de maintenance ou de mise à jour logicielle, débrancher les cordons des circuits testés et éteindre l’appareil. En cas de doute sur une anomalie de fonctionnement (échauffement anormal, messages d’erreur récurrents, dommages visibles), interrompre l’utilisation et faire vérifier le contrôleur dans un centre de service agréé afin de conserver l’intégrité des mesures et de garantir la sécurité des opérateurs.
