SONEL MPI-502F Contrôleur multifonction

Conçu pour les professionnels exigeants, le SONEL MPI-502F Contrôleur multifonction est un appareil de mesure complet qui combine tests d’installations électriques basse tension, vérification de la sécurité des circuits et enregistrement des résultats, avec une grande précision et une navigation intuitive optimisée pour les électriciens et bureaux de contrôle.

Son boîtier robuste en plastique technique haute résistance, souligné par une coque orange antichoc, protège efficacement l’électronique interne contre les impacts, la poussière et les conditions de chantier. L’écran LCD rétroéclairé, protégé par une fenêtre transparente résistante aux rayures, assure une excellente lisibilité même dans les locaux sombres. Les touches à membrane sont conçues pour supporter de nombreuses opérations quotidiennes, tandis que la fabrication respecte les normes internationales de sécurité et de compatibilité électromagnétique, garantissant un fonctionnement stable et durable dans le temps.

Sur le terrain, le SONEL MPI-502F Contrôleur multifonction trouve naturellement sa place lors des mises en service, diagnostics ou contrôles périodiques d’installations domestiques, tertiaires et industrielles. L’électricien peut vérifier la continuité des conducteurs de protection, l’efficacité des dispositifs différentiels, l’impédance de boucle de court-circuit ou encore la résistance d’isolement, en réduisant les allers-retours et en gagnant un temps précieux. La mémoire interne, associée à la communication sans fil Bluetooth, facilite la traçabilité des mesures, rassure les clients finaux et renforce la crédibilité des rapports de contrôle.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-502F Contrôleur multifonction

Installation et mise en service

Avant toute utilisation du SONEL MPI-502F Contrôleur multifonction, commencer par vérifier l’intégrité visuelle de l’appareil : boîtier intact, câble de mesure sans coupure, fiches propres et non oxydées. Installer les piles ou accumulateurs recommandés par le fabricant en respectant la polarité indiquée dans le compartiment. Refermer correctement le couvercle pour préserver l’indice de protection et éviter toute interruption d’alimentation pendant les mesures.

Ensuite, consulter la notice fournie par Sonel afin de prendre connaissance des consignes de sécurité, des catégories de surtension admissibles et des limites de mesure. Avant de connecter l’appareil à une installation, s’assurer que la tension du réseau se situe dans la plage de fonctionnement 180–460 V AC. Brancher les cordons de mesure dans les bornes appropriées du contrôleur, en suivant les marquages couleur et symboles correspondant à chaque fonction (terre, phase, neutre, etc.). Une fois l’appareil alimenté, laisser l’autotest de démarrage se dérouler et vérifier l’absence de message d’erreur à l’écran.

Présentation des composants

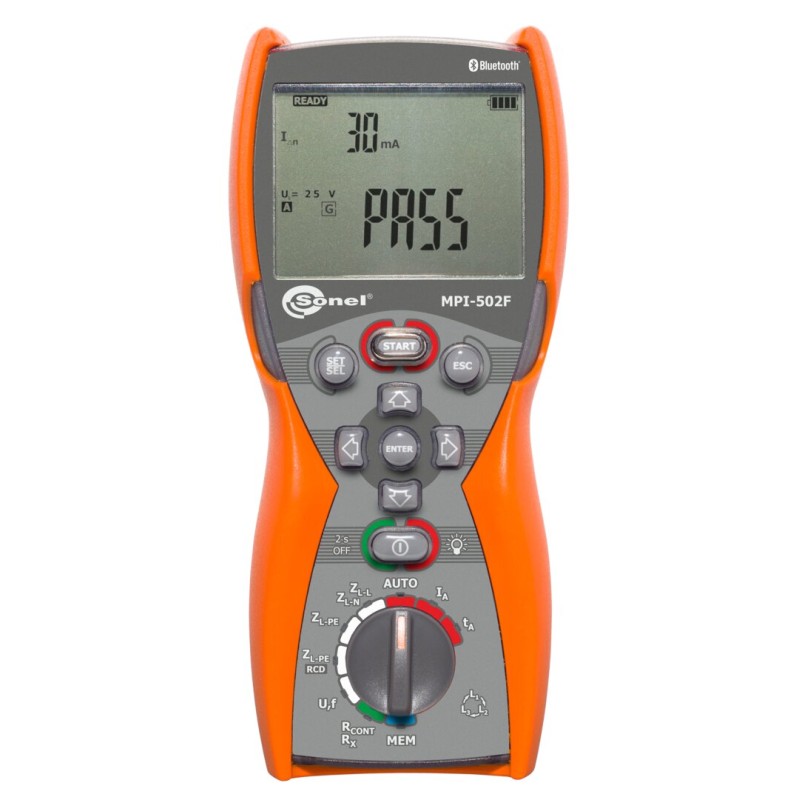

En face avant, le SONEL MPI-502F Contrôleur multifonction présente un grand écran LCD rétroéclairé occupant la partie supérieure, sur lequel s’affichent les valeurs mesurées, les unités, les symboles de fonction, les messages d’état comme PASS ou FAIL, ainsi que des indications d’erreur éventuelles. Sous l’écran se trouvent plusieurs touches de fonction, notamment le bouton de démarrage de test (START), la touche MEM pour la gestion des enregistrements, et des boutons contextuels pour configurer les paramètres de mesure.

Au centre de l’appareil, le sélecteur rotatif permet de choisir le type de mesure : impédance de boucle, test de disjoncteur différentiel, résistance d’isolement, continuité, et autres fonctions disponibles selon le modèle. Sur les côtés, le boîtier orange antichoc assure une bonne prise en main et améliore la visibilité de l’instrument. Les bornes de connexion se trouvent généralement sur la partie inférieure, clairement identifiées pour éviter toute confusion. Enfin, un module Bluetooth intégré assure la liaison sans fil avec un ordinateur, une tablette ou un smartphone compatible, pour la récupération et l’analyse des données.

Utilisation de base

Pour une mesure de continuité des conducteurs de protection, placer le sélecteur rotatif sur la position dédiée à la continuité. Relier les deux extrémités du conducteur à tester à l’aide des cordons fournis, en vérifiant que l’installation est hors tension si la procédure le demande. Appuyer sur START : le SONEL MPI-502F Contrôleur multifonction injecte un courant de test adapté, affiche la résistance mesurée et indique visuellement si la valeur est conforme aux seuils prédéfinis. Noter la mesure ou l’enregistrer dans la mémoire interne.

Pour tester un disjoncteur différentiel de type AC ou A, sélectionner la fonction RCD, choisir le type et le courant différentiel nominal (10, 15, 30, 100, 300 ou 500 mA), puis raccorder l’appareil à l’installation selon le schéma proposé par Sonel. Lancer ensuite le test : l’appareil déclenche le RCD et mesure le temps de coupure, permettant de vérifier sa conformité. Pour la mesure de l’impédance de boucle, positionner le commutateur sur la fonction boucle, connecter phase et terre ou phase et neutre selon le type de mesure, puis appuyer sur START. L’écran affiche l’impédance mesurée et calcule le courant de court-circuit présumé.

En mesure de résistance d’isolement, sélectionner la tension d’essai (jusqu’à 500 V selon ce que prévoit le modèle) puis connecter les cordons aux conducteurs à tester en respectant rigoureusement les règles de sécurité. Après déclenchement du test, rester à distance des parties sous tension de mesure jusqu’à l’arrêt automatique et au message de fin. Les résultats peuvent ensuite être sauvegardés via la touche MEM. Pour transférer les données, activer le Bluetooth sur l’appareil et sur l’équipement de réception, puis suivre les indications du logiciel de Sonel ou de l’application compatible.

Entretien et sécurité

L’entretien du SONEL MPI-502F Contrôleur multifonction repose sur quelques gestes simples mais essentiels. Nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni abrasifs, afin de préserver les surfaces et l’écran. Vérifier périodiquement l’état des cordons de mesure, remplacer immédiatement tout câble présentant des signes d’usure ou de détérioration. Conserver l’appareil dans sa mallette de transport ou un étui de protection pour limiter l’exposition à la poussière et à l’humidité.

Sur le plan de la sécurité, respecter systématiquement les limites de tension et de courant indiquées par Sonel et ne jamais utiliser l’appareil dans des environnements potentiellement explosifs ou extrêmement humides sans protection appropriée. Avant de changer de fonction ou de configuration, retirer les pointes de touche de l’installation. Ne jamais ouvrir le boîtier en dehors des interventions prévues par le fabricant, comme le changement de piles. Une vérification périodique de la justesse des mesures par comparaison avec une source de référence ou par un laboratoire de métrologie permet de conserver une grande fiabilité dans le temps.
