SONEL MPI-535 Contrôleur multifonction

Conçu pour les professionnels les plus exigeants, le SONEL MPI-535 Contrôleur multifonction est un appareil de mesure avancé pour le contrôle complet des installations électriques basse tension, combinant écran tactile couleur 7 pouces, mesures de sécurité conformes aux normes IEC 61557 et fonctions d’enregistrement numérique pour un diagnostic rapide, fiable et parfaitement documenté.

Le SONEL MPI-535 Contrôleur multifonction se distingue par un boîtier robuste en plastique technique haute résistance, renforcé par des protections périphériques orange absorbant les chocs, idéal pour les chantiers et les interventions sur site. Les matériaux sont sélectionnés pour résister aux contraintes mécaniques, à l’abrasion et aux variations de température, tout en offrant une bonne tenue aux poussières et aux éclaboussures grâce à un indice de protection IP54. La façade intègre un écran en verre renforcé et des touches à membrane conçues pour un usage intensif, alors que l’électronique interne bénéficie de circuits de protection contre les surtensions, garantissant une durée de vie prolongée et une fiabilité constante dans le temps. Sa conception respecte les principales exigences de sécurité et de compatibilité électromagnétique applicables aux instruments de mesure professionnels, dans une logique de durabilité et de maîtrise de l’empreinte environnementale.

Sur le terrain, le SONEL MPI-535 Contrôleur multifonction trouve naturellement sa place dans les mains des électriciens, bureaux de contrôle, installateurs photovoltaïques, mainteneurs industriels et responsables de la sécurité électrique des bâtiments tertiaires ou résidentiels. Il permet de tester la continuité des conducteurs de protection, la résistance d’isolement, l’impédance de boucle, les dispositifs différentiels RCD, les résistances de terre, la séquence des phases ou encore les prises de recharge pour véhicules électriques, ce qui rassure les utilisateurs finaux et sécurise les installations. Son interface tactile claire réduit le stress lors des contrôles en fin de chantier, simplifie les rapports d’essais et favorise un travail serein, plus fluide, où l’attention se concentre sur l’analyse plutôt que sur la manipulation de l’appareil. De nombreuses équipes terrain l’adoptent comme instrument central de vérification, pour standardiser les procédures et renforcer la qualité globale des interventions.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-535 Contrôleur multifonction

Installation et mise en service

Avant la première utilisation du SONEL MPI-535 Contrôleur multifonction, commencer par déballer soigneusement l’appareil et vérifier la présence de tous les accessoires : cordons de mesure, pointes de touche, pinces crocodiles, adaptateur secteur, éventuellement piquets de terre et câbles dédiés, ainsi que la notice d’utilisation. Poser le contrôleur sur une surface stable et sèche, à l’abri de l’humidité directe et des fortes sources de chaleur. Charger ensuite la batterie interne en branchant l’adaptateur secteur sur une prise conforme et sur la prise de charge de l’appareil ; laisser la charge se terminer entièrement avant d’entamer une journée complète de tests afin de garantir l’autonomie. Pendant cette phase, repérer les marquages de sécurité, les bornes d’entrée et les indications de catégorie de mesure sur le boîtier : cela permet de choisir les bons modes de test et d’éviter toute connexion incorrecte. Une fois la batterie chargée, mettre l’appareil sous tension, sélectionner la langue de l’interface si demandé, régler la date, l’heure et, éventuellement, les paramètres de stockage et de communication (Wi-Fi, Bluetooth, carte SD) pour préparer l’archivage des mesures et la génération future de rapports.

Présentation des composants

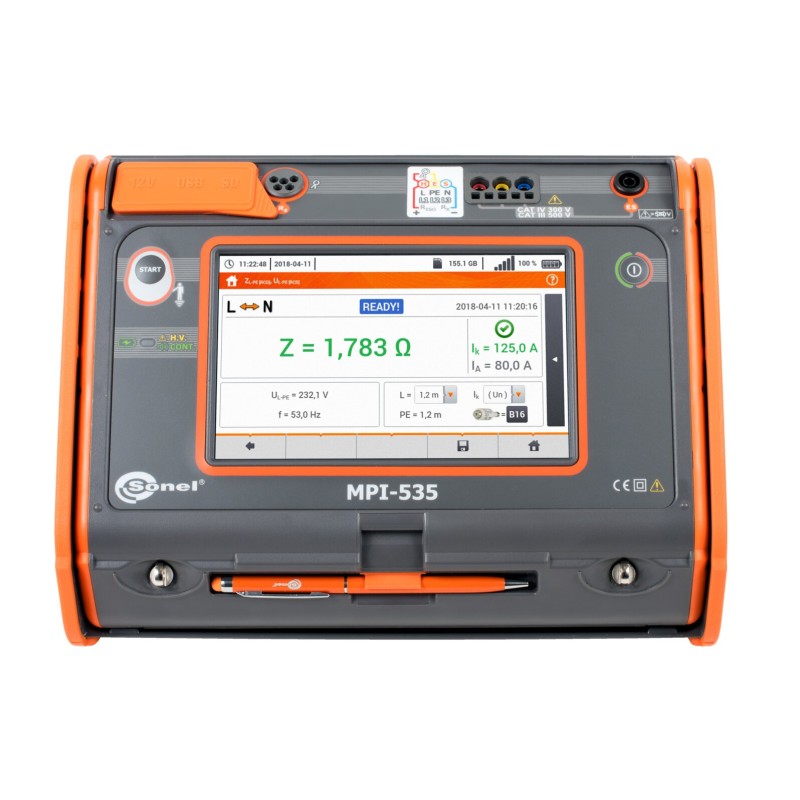

La face avant du SONEL MPI-535 Contrôleur multifonction est dominée par un écran tactile couleur 7 pouces qui affiche les menus, les schémas de connexion, les valeurs numériques et les messages de diagnostic. Autour ou sous cet écran se trouvent quelques touches physiques, souvent dédiées à l’allumage/extinction, au retour en arrière, à la validation rapide ou à certaines fonctions fréquemment utilisées, ce qui permet de garder la main sur l’appareil même avec des gants. La partie supérieure du boîtier regroupe les bornes de mesure : entrées de tension, bornes pour la continuité, entrées pour la mesure de résistance de terre avec piquets, ainsi que les connecteurs pour les accessoires spécifiques comme l’adaptateur EVSE-01 pour bornes de recharge ou les sondes luxmètre LP-1 / LP-10A / LP-10B. Sur l’un des flancs se trouvent en général le connecteur USB pour PC, l’emplacement de la carte SD et éventuellement des témoins lumineux d’état de batterie ou de communication. Le dos du contrôleur intègre souvent des patins ou une surface antidérapante, ainsi qu’un support ou une poignée facilitant la prise en main sur échelle, dans un local technique ou sur un tableau électrique. Chaque composant du système de mesure, du cordon à la pince, est clairement identifié et codé par couleur pour réduire le risque d’erreur de branchement.

Utilisation de base

Pour réaliser les premières mesures avec le SONEL MPI-535 Contrôleur multifonction, mettre l’appareil sous tension, puis sélectionner le mode de test souhaité via le menu tactile principal : continuité, isolement, boucle, RCD, terre, séquence de phases, tension, ou test de station de charge selon la configuration disponible. Avant chaque mesure, suivre à l’écran le schéma de connexion proposé, qui montre précisément où brancher les cordons de mesure et quels conducteurs du circuit tester. Lors d’un test de continuité, par exemple, relier la borne de terre et le conducteur à vérifier avec les cordons fournis, s’assurer que le circuit est hors tension, puis lancer la mesure ; le contrôleur fournit une valeur en ohms ainsi qu’un signal sonore pour accélérer les séries répétitives. Pour un test de résistance d’isolement, choisir la tension d’essai adéquate (250 V, 500 V ou 1000 V selon l’installation et la norme applicable), vérifier l’absence de tension sur le circuit testé, puis déclencher la mesure ; la valeur obtenue en MΩ permet de valider l’état de l’isolation. En impédance de boucle et en test RCD, laisser l’appareil mesurer sous tension en respectant strictement les consignes de sécurité indiquées à l’écran. Les résultats peuvent être sauvegardés directement dans la mémoire interne ou sur une carte SD, organisés par site, tableau ou circuit, afin de pouvoir ensuite générer un rapport complet sur ordinateur via USB, Bluetooth ou Wi-Fi, avec ou sans logiciel d’édition de rapports Sonel.

Entretien et sécurité

Pour maintenir les performances et la fiabilité du SONEL MPI-535 Contrôleur multifonction, un entretien régulier et une utilisation prudente s’imposent. Après chaque intervention, inspecter visuellement l’état des cordons, des pointes de touche et des pinces crocodiles : aucun isolant ne doit être fissuré, coupé ou déformé. Nettoyer la surface du boîtier et l’écran avec un chiffon doux légèrement humidifié, sans solvants agressifs ni produits abrasifs, afin de préserver les marquages et le revêtement. Stocker toujours l’appareil dans sa mallette de transport, à l’abri de l’humidité, des chocs forts et des températures extrêmes ; si l’appareil n’est pas utilisé pendant une longue période, le recharger périodiquement pour préserver la batterie. Sur le plan de la sécurité électrique, respecter systématiquement les catégories de mesure indiquées, ne jamais dépasser les tensions admissibles et s’assurer que l’installation est hors tension pour les tests qui l’exigent, en appliquant les procédures de consignation adaptées (verrouillage, étiquetage, vérification d’absence de tension). Le port d’équipements de protection individuelle (gants isolants, lunettes, chaussures de sécurité) reste indispensable, particulièrement lors des tests sous tension comme les mesures de boucle et de RCD. En cas de doute sur une procédure, se référer à la notice officielle Sonel ou solliciter une formation complémentaire, de manière à garantir un haut niveau de sécurité et la conformité des mesures aux normes en vigueur.

Découvrez les autres produits de la catégorie : Contrôle installation

Pour compléter l’équipement autour du SONEL MPI-535 Contrôleur multifonction, il est possible d’explorer une large gamme d’instruments dédiés au contrôle d’installation : testeurs de prises, contrôleurs de terre spécialisés, pinces de fuite, accessoires pour bornes de recharge ou encore luxmètres dédiés. Ces solutions permettent de couvrir l’ensemble des besoins de vérification et d’entretien des installations électriques, de la simple prise domestique au tableau industriel complexe. Pour découvrir ces appareils complémentaires, leurs caractéristiques détaillées et les combinaisons possibles avec le contrôleur, il suffit de visiter la section dédiée Contrôle installation et de choisir les outils les plus adaptés au terrain et aux exigences normatives de chaque projet.
