SONEL MPI-520 Contrôleur multifonction

Conçu pour les professionnels exigeants, le SONEL MPI-520 Contrôleur multifonction est un contrôleur d’installations électriques complet qui permet de réaliser, avec une grande précision, l’ensemble des mesures nécessaires à la vérification des installations basse tension selon les normes IEC 61557 et IEC 60364-6, tout en offrant une interface moderne, une mémoire intégrée généreuse et une connectivité avancée pour le reporting.

Son boîtier compact et robuste en plastique technique renforcé, aux bords arrondis et aux renforts orange haute visibilité, est étudié pour résister aux contraintes du terrain : chantiers, locaux techniques, interventions en extérieur. La face avant est protégée par des matériaux résistants aux chocs et aux rayures, tandis que l’écran LCD rétroéclairé est optimisé pour rester lisible en intérieur comme en plein soleil. L’appareil bénéficie de protections internes contre les surcharges et les conditions de mesure défavorables, ce qui prolonge sa durée de vie et assure la stabilité de ses performances. Sa conception obéit aux standards de sécurité et de compatibilité électromagnétique en vigueur, réduisant l’empreinte environnementale grâce à une électronique optimisée et à des composants de qualité professionnelle, pensés pour durer plutôt que pour être remplacés fréquemment.

Au quotidien, le SONEL MPI-520 Contrôleur multifonction trouve naturellement sa place dans la valise d’un électricien, d’un technicien de maintenance ou d’un bureau de contrôle devant réaliser des mesures fiables sur des installations résidentielles, tertiaires ou industrielles. Tests de continuité des conducteurs de protection, mesures d’isolement des câbles, contrôle des dispositifs différentiels, vérification de la boucle d’impédance ou simplement mesure de tension, tout s’effectue de manière fluide grâce au sélecteur rotatif central et aux touches de fonction clairement identifiées. La mémoire interne permettant de stocker plusieurs centaines de résultats, combinée aux logiciels Sonel Reports Plus et Sonel Reader, simplifie la traçabilité des contrôles et la rédaction de rapports détaillés pour les clients, apportant à la fois gain de temps, sérénité réglementaire et image de sérieux.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-520 Contrôleur multifonction

Installation et mise en service

Avant toute utilisation du SONEL MPI-520 Contrôleur multifonction, commencer par vérifier l’intégrité du boîtier, des cordons de mesure et des accessoires fournis. Contrôler que l’appareil n’a subi aucun choc visible et que les isolants des câbles ne présentent ni coupure ni fissure. Installer ensuite les piles ou accus recommandés par le constructeur dans le compartiment prévu à l’arrière ou sous la trappe d’accès, en respectant scrupuleusement la polarité indiquée. Une fois l’alimentation en place, mettre en marche le contrôleur à l’aide du bouton d’alimentation ou du sélecteur rotatif, selon la logique propre à l’appareil. Avant de réaliser des mesures sur une installation, procéder éventuellement à un test rapide sur une source connue (par exemple une prise secteur sécurisée) pour vérifier le bon fonctionnement des fonctions de base comme la mesure de tension. Il est important de lire les consignes de sécurité du manuel et de s’assurer que l’installation à tester peut être partiellement ou totalement hors tension lorsque les procédures l’exigent, notamment pour les mesures d’isolement et certains tests de RCD.

Présentation des composants

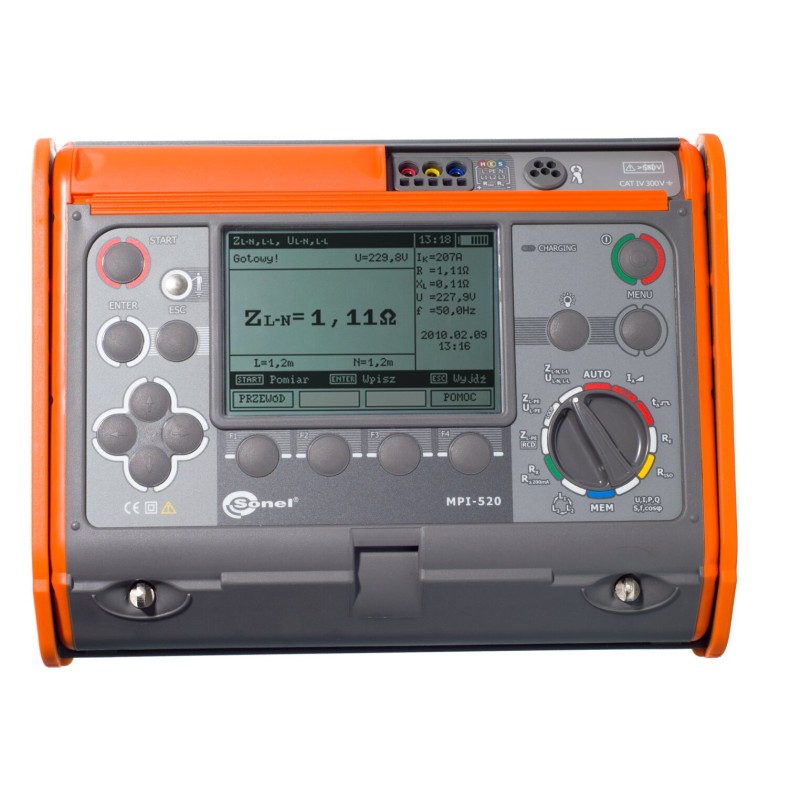

La face avant du SONEL MPI-520 Contrôleur multifonction est structurée autour d’un grand écran LCD central, qui affiche de manière claire les valeurs mesurées, les unités, les symboles de sécurité ainsi que les états des différentes fonctions (mémoire, batterie, type de test en cours). Autour de cet écran se trouvent plusieurs touches de commande : boutons de navigation dans les menus, touches de validation, déclenchement de tests, ainsi que certaines touches dédiées à des fonctions spécifiques comme la sauvegarde d’un résultat ou l’accès rapide à un mode particulier. Au centre ou en partie basse se situe un sélecteur rotatif multifonction : en le positionnant sur l’icône appropriée, l’utilisateur choisit le type de mesure (tension, continuité, isolement, boucle d’impédance, test RCD, séquence de phases, etc.). Sur le bord supérieur ou inférieur, un ensemble de bornes de connexion permet de brancher les cordons de mesure, la sonde de terre ou les adaptateurs triphasés fournis. Chaque borne est clairement repérée par un code couleur et un symbole, afin de limiter les erreurs de câblage. Selon la version, un port USB ou un module de communication sans fil est intégré, généralement protégé par un capuchon ou une trappe, pour le transfert des données vers un ordinateur équipé des logiciels Sonel Reader ou Sonel Reports Plus.

Utilisation de base

Pour mesurer une tension, positionner le sélecteur rotatif sur la fonction tension, puis relier les cordons de mesure aux bornes prévues pour la mesure de tension, en respectant les couleurs et la polarité. Connecter les pointes de touche aux conducteurs ou bornes à tester en respectant les règles de sécurité (une seule main exposée, port d’EPI, absence de parties métalliques accessibles). La valeur apparaît alors à l’écran, accompagnée de l’unité (V AC/DC) et éventuellement de la fréquence. Pour la mesure de continuité des conducteurs de protection, sélectionner la fonction continuité, vérifier que le circuit est hors tension, connecter les cordons et lancer le test via la touche de démarrage ; l’appareil injecte un courant de test et affiche la résistance mesurée. Pour les mesures d’isolement, s’assurer que l’installation est déconnectée de toute source d’énergie, sélectionner la tension d’essai appropriée, raccorder les cordons aux conducteurs concernés et démarrer la mesure ; la valeur de résistance d’isolement s’affiche en MΩ. Pour la boucle d’impédance, choisir le mode correspondant, brancher l’adaptateur ou les cordons à la prise ou au point de mesure, puis lancer le test ; l’appareil calcule l’impédance de boucle et, si disponible, le courant de court-circuit présumé. Les tests RCD s’effectuent en sélectionnant le type de dispositif et le courant différentiel nominal, puis en déclenchant la séquence de mesure qui affiche le temps de déclenchement et vérifie la conformité. À tout moment, il est possible d’enregistrer les résultats dans la mémoire interne, puis de les transférer ultérieurement vers un PC via USB ou communication sans fil pour archivage et édition de rapports.

Entretien et sécurité

Pour garantir la longévité du SONEL MPI-520 Contrôleur multifonction, il est recommandé de le conserver dans sa mallette ou housse de transport lorsqu’il n’est pas utilisé, à l’abri de l’humidité excessive, de la poussière et des températures extrêmes. Nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, afin de ne pas altérer les marquages ou la surface de l’écran. Vérifier périodiquement l’état des cordons de mesure, des sondes et des adaptateurs : tout accessoire présentant un défaut d’isolement, une fissure ou une usure prononcée doit être mis hors service et remplacé par un modèle homologué par le constructeur. Respecter strictement les catégories de mesure indiquées sur l’appareil et ne jamais dépasser les tensions ou courants admissibles. Avant chaque intervention, s’assurer que la configuration des tests est adaptée au type de réseau (monophasé, triphasé, avec ou sans neutre) et que les parties de l’installation qui doivent être hors tension le sont effectivement. Lors de l’utilisation sur des circuits sous tension, adopter une distance de sécurité suffisante, utiliser des équipements de protection individuelle conformes (gants isolants, lunettes, chaussures isolantes) et éviter tout contact avec des parties métalliques exposées. Enfin, une vérification périodique de l’étalonnage par un laboratoire agréé permettra de maintenir la fiabilité des mesures dans le temps et de rester conforme aux exigences de contrôle réglementaire.

Découvrez les autres produits de la catégorie : Contrôle installation

Pour compléter l’équipement de test et disposer d’une solution globale adaptée à chaque chantier, il est possible d’explorer une sélection complète d’appareils dédiés au contrôle des installations électriques : contrôleurs multifonctions, testeurs de terre, mesures de boucle, mesureurs d’isolement et bien d’autres instruments spécialisés. Chaque appareil vient enrichir l’arsenal de l’électricien ou du bureau de contrôle, en apportant une réponse précise à un besoin spécifique. Pour découvrir ces solutions complémentaires, parcourir la catégorie Contrôle installation et choisir les instruments les plus adaptés aux exigences techniques et réglementaires de chaque projet.
