Conçu pour les électriciens exigeants, le SONEL MPI-520 Start Contrôleur multifonction est un instrument portable qui regroupe en un seul boîtier la mesure d’isolement, de boucle, de continuité, de résistance de terre, de tension, de courant, de puissance et le test différentiel, afin de contrôler rapidement et avec fiabilité la conformité des installations électriques basse tension.
Son boîtier robuste en plastique technique à double injection, renforcé par des pare-chocs orange antichoc, est pensé pour résister aux chantiers difficiles et aux interventions répétées. La façade est protégée contre la poussière et les éclaboussures, les touches sont dimensionnées pour rester utilisables avec des gants, et la finition antidérapante limite les risques de chute sur échafaudage ou dans les locaux techniques. Conçu selon les normes de sécurité en vigueur pour les contrôleurs d’installation et optimisé pour une longue durée de vie, l’appareil réduit le besoin de remplacements fréquents et contribue ainsi à une utilisation plus responsable des ressources.
En intervention sur tableau, en maintenance d’un atelier ou lors d’un contrôle périodique dans le tertiaire, le SONEL MPI-520 Start Contrôleur multifonction permet de vérifier l’isolement des circuits, la continuité des conducteurs de protection, la résistance de boucle, l’efficacité des dispositifs différentiels et la résistance de mise à la terre sans accessoires supplémentaires. Il offre au technicien un suivi précis de la qualité des réseaux, renforce la sécurité des personnes et du matériel, et simplifie le reporting grâce à sa mémoire interne et au transfert de données vers PC. Dans un bureau d’études, un service QHSE ou une société de maintenance, il devient un allié fiable pour documenter la conformité des installations et gagner du temps sur chaque chantier.
| Caractéristique | Détail |
|---|---|
| Type d’appareil | Contrôleur multifonction pour installations électriques basse tension |
| Mesure de tension | AC 0 V à 500 V (réseau monophasé et triphasé) |
| Mesure de courant (avec pinces optionnelles) | Suivant pince sélectionnée, mesure en temps réel de courant et de puissance |
| Mesure de puissance | Puissance active, réactive, apparente et facteur de puissance (avec pinces ampèremétriques optionnelles) |
| Mesure de résistance d’isolement | Plage large (valeurs d’isolement élevées), tension d’essai adaptée aux installations basse tension |
| Mesure de continuité | Test de continuité des conducteurs de protection et d’équipotentialité avec courant de mesure élevé |
| Mesure de résistance de boucle | Contrôle de la résistance de boucle de défaut pour le dimensionnement et la vérification des protections |
| Mesure de résistance de mise à la terre | Mesure de la résistance de terre sans accessoires supplémentaires, avec possibilité d’utilisation de sondes et piquets optionnels |
| Test de dispositifs différentiels (RCD) | Test de déclenchement des DDR, mesure de temps et de courant de déclenchement (en fonction de la configuration) |
| Testeur de séquence de phases | Fonction intégrée pour vérification de l’ordre des phases dans les systèmes triphasés |
| Affichage | Écran LCD clair à contraste élevé avec affichage des valeurs de mesure et des symboles de fonction |
| Interface utilisateur | Grand sélecteur rotatif central, touches dédiées sous l’écran pour la navigation et la validation des mesures |
| Mémoire interne | Jusqu’à 990 résultats de mesure par fonction stockables dans la mémoire intégrée |
| Transfert de données | Transfert vers ordinateur via interface USB ou liaison radio (avec récepteur radio optionnel) |
| Accessoires inclus | Câbles de mesure, cordons de test, cordon avec prise secteur monophasée équipé de boutons pour déclencher et mémoriser les mesures |
| Accessoires optionnels principaux | Pinces ampèremétriques de différents calibres, adaptateur AutoISO-1000C, adaptateurs pour prises triphasées 16 A / 32 A / 63 A, batterie rechargeable, chargeurs secteur et automobile, récepteur radio, pinces crocodiles, sondes et piquets de terre |
| Alimentation | Fonctionnement sur piles ou batterie rechargeable (optionnelle) |
| Catégorie de mesure | Adapté à la mesure dans les installations basse tension (catégorie de surcharge conforme aux normes pour contrôleurs d’installation) |
| Portabilité | Appareil compact, portable, adapté aux interventions terrain et aux contrôles périodiques |
Avant la première utilisation du SONEL MPI-520 Start Contrôleur multifonction, installer les piles ou la batterie rechargeable optionnelle en respectant la polarité indiquée dans le compartiment prévu à l’arrière de l’appareil. Refermer soigneusement le couvercle pour garantir la protection mécanique et électrique. Vérifier ensuite l’intégrité des cordons de mesure, l’absence d’isolant endommagé et la bonne tenue des fiches. Brancher les cordons sur les bornes correspondantes selon le type de mesure (tension, isolement, boucle, terre, etc.), puis mettre l’appareil sous tension à l’aide du bouton dédié ou du sélecteur rotatif. Avant d’intervenir sur une installation réelle, réaliser un essai sur un circuit connu ou sur une résistance de référence afin de se familiariser avec les indications de l’écran et le déclenchement des mesures.

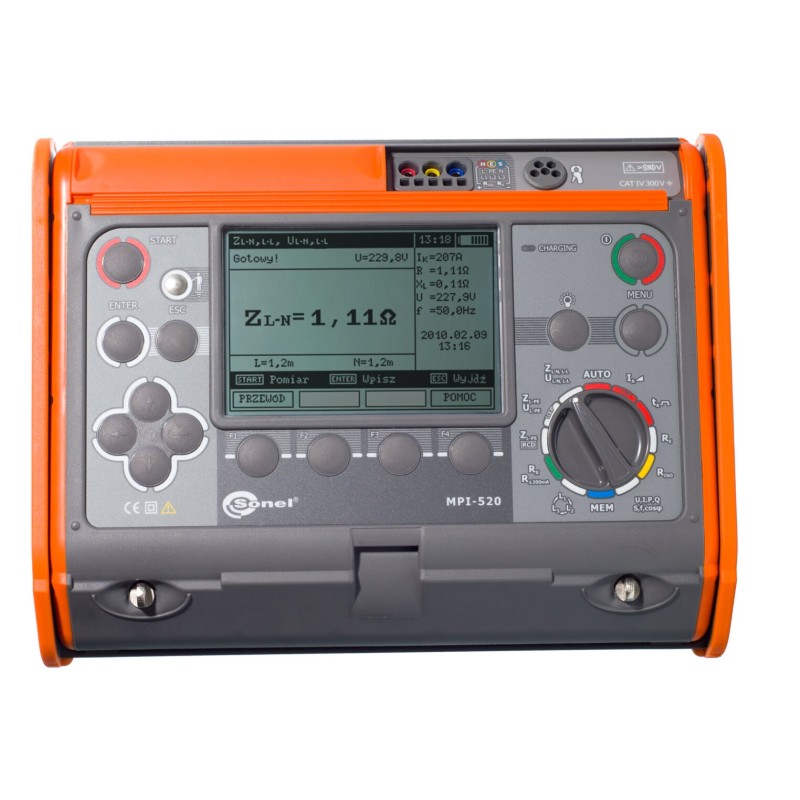

La façade du SONEL MPI-520 Start Contrôleur multifonction s’articule autour d’un grand écran LCD central, lisible même dans des conditions d’éclairage changeantes. Sous l’écran, plusieurs touches permettent de sélectionner les options, de lancer et d’enregistrer les mesures, ainsi que de naviguer dans la mémoire interne. Le sélecteur rotatif principal, situé au centre ou en dessous de l’écran suivant la version, donne accès aux différentes fonctions : mesure de tension, test d’isolement, continuité, boucle, résistance de terre, test différentiel, séquence de phases et mesures de puissance avec accessoires. En partie supérieure se trouvent les bornes d’entrée pour les cordons de test, clairement repérées par des symboles. Les LED de contrôle indiquent l’état de fonctionnement, la présence de tension et parfois la progression de certains tests. Sur le flanc ou à la base du boîtier, un connecteur USB permet la liaison avec un ordinateur, tandis que l’interface radio, si utilisée, communique avec un récepteur externe fourni en option.
Pour réaliser une mesure avec le SONEL MPI-520 Start Contrôleur multifonction, commencer par sélectionner la fonction souhaitée au moyen du sélecteur rotatif. Pour un contrôle de tension, positionner le sélecteur sur la fonction tension, connecter les cordons aux bornes prévues et placer les pointes de touche sur les conducteurs de phase et de neutre ou entre phases. La valeur de tension s’affiche directement à l’écran. Pour une mesure de résistance d’isolement, couper l’alimentation du circuit testé, s’assurer que les condensateurs éventuels sont déchargés, puis connecter les cordons entre les conducteurs concernés et la terre si nécessaire. Sélectionner la fonction isolement, choisir la tension d’essai adaptée, puis lancer la mesure avec la touche de démarrage ou le bouton situé sur le cordon équipé. Les mesures de continuité se font en reliant les extrémités du conducteur de protection à tester aux deux pointes, tandis que la mesure de résistance de boucle et le test différentiel impliquent de raccorder l’appareil via la prise réseau ou les cordons suivant la configuration, en respectant strictement les schémas du manuel. Chaque résultat peut être enregistré dans la mémoire interne pour un traitement ultérieur sur PC.
Pour conserver les performances du SONEL MPI-520 Start Contrôleur multifonction, il est recommandé de le stocker dans un endroit sec, à l’abri des variations extrêmes de température et des chocs. Nettoyer le boîtier à l’aide d’un chiffon doux légèrement humidifié, sans solvants agressifs ni abrasifs. Inspecter régulièrement les cordons et accessoires : tout élément endommagé doit être remplacé immédiatement afin de ne pas compromettre la sécurité des mesures. Avant chaque campagne de tests, vérifier l’état de charge des piles ou de la batterie et prévoir un jeu de rechange pour les interventions prolongées. Respecter les limites de mesure indiquées pour chaque fonction et ne jamais brancher l’appareil sur une installation dépassant sa catégorie de mesure. Toute opération de mesure doit être réalisée sur une installation conforme aux règles de sécurité, avec des équipements de protection individuelle adaptés (gants isolants, lunettes, etc.). En cas de doute sur le fonctionnement ou en cas de chute importante de l’appareil, faire vérifier et calibrer le contrôleur par un service qualifié.
Pour compléter un parc d’instruments de mesure ou équiper un service de maintenance, d’autres solutions de contrôle d’installation sont également disponibles, permettant d’associer le SONEL MPI-520 Start Contrôleur multifonction à des appareils spécialisés selon les besoins de chaque chantier. Pour explorer l’ensemble des équipements dédiés aux vérifications d’installations électriques, consulter la sélection de la catégorie Contrôle installation et choisir les instruments les plus adaptés aux exigences quotidiennes.
Le SONEL MPI-520 Start Contrôleur multifonction intègre une fonction de mesure de la résistance de mise à la terre qui peut être utilisée sans accessoires supplémentaires sur certains schémas de test, ce qui simplifie les vérifications de base. Pour des mesures plus approfondies ou dans des configurations de terre spécifiques, des sondes et piquets optionnels peuvent être ajoutés afin d’optimiser la précision et l’adaptation au terrain.
L’appareil peut mémoriser jusqu’à 990 résultats de mesure par fonction. Pour les exploiter, il suffit de connecter le SONEL MPI-520 Start Contrôleur multifonction à un ordinateur via le port USB ou, lorsque l’équipement est présent, via un récepteur radio optionnel. Les données sont alors transférables vers un logiciel compatible, permettant de trier les mesures, d’éditer des rapports d’intervention et d’archiver les contrôles pour assurer la traçabilité des inspections.
En plus des cordons et accessoires livrés d’origine, l’ajout de pinces ampèremétriques permet de mesurer courant et puissance, tandis que l’adaptateur AutoISO-1000C et les adaptateurs pour prises triphasées de 16 A, 32 A ou 63 A étendent le champ d’application sur différents types d’installations. Une batterie rechargeable avec chargeur secteur ou automobile facilite les campagnes de mesure intensives, et un récepteur radio, associé à l’interface intégrée, simplifie encore le transfert des données. Pour les mesures de terre, des pinces crocodiles, sondes et piquets dédiés offrent davantage de flexibilité sur le terrain.
