SONEL MPI-536 Contrôleur multifonction

Conçu pour les électriciens exigeants, le contrôleur multifonction SONEL MPI-536 Contrôleur multifonction combine analyse de qualité d’énergie, vérification complète des installations basse tension et tests de systèmes photovoltaïques selon la norme IEC 60364, dans un seul instrument portable à écran tactile intuitif.

Son boîtier compact est moulé dans un plastique robuste, résistant aux chocs et adapté aux chantiers, renforcé par des protections périphériques qui absorbent les impacts et préservent les interfaces sensibles. L’étanchéité et la conception des joints limitent l’intrusion de poussière et d’humidité, tandis que les connecteurs, boutons et borniers sont conçus pour supporter les sollicitations répétées en environnement industriel. La fabrication suit les exigences de sécurité des appareils de mesure de catégorie CAT IV, avec une isolation renforcée, des composants électroniques sélectionnés pour leur stabilité à long terme et une gestion thermique optimisée, ce qui garantit une longévité élevée et une fiabilité constante, même lors de campagnes de tests intensives.

Sur le terrain, le SONEL MPI-536 Contrôleur multifonction trouve sa place dans la vérification initiale et périodique des installations électriques tertiaires, industrielles et résidentielles, dans le contrôle de parcs photovoltaïques, mais aussi dans l’analyse de perturbations réseau sur sites sensibles. L’utilisateur gagne en sérénité grâce aux séquences automatisées de mesure, aux mémorisations d’installations complètes et à la visualisation claire des valeurs sur l’écran couleur. L’enregistrement de la qualité d’énergie triphasée permet de diagnostiquer chutes de tension, harmoniques ou déséquilibres, améliorant la continuité de service et la sécurité des personnes. Dans les bureaux d’études, services de maintenance, organismes de contrôle ou entreprises d’installation, cet appareil devient un véritable compagnon de travail, capable de centraliser des tâches jusqu’ici réparties sur plusieurs instruments.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-536 Contrôleur multifonction

Installation et mise en service

Avant la première utilisation du SONEL MPI-536 Contrôleur multifonction, commencer par vérifier l’état général de l’appareil et de ses accessoires : cordons de mesure, pinces, sondes et sac de transport. Contrôler l’absence de fissures, d’isolants endommagés ou de broches tordues. Charger complètement la batterie à l’aide du chargeur fourni jusqu’à ce que l’indication de charge pleine apparaisse sur l’écran. Pendant cette phase, garder l’appareil dans un environnement sec, à l’abri des sources de chaleur et de l’exposition directe au soleil.

Lorsque la batterie est chargée, mettre l’appareil sous tension à l’aide du bouton dédié et laisser s’effectuer l’auto-test interne. Sélectionner ensuite la langue de l’interface et, si nécessaire, régler la date, l’heure et les unités de mesure. Il est recommandé, avant toute campagne de mesure officielle, de réaliser quelques tests sur une installation connue ou sur une maquette afin de se familiariser avec les menus, les profils d’installation et le mode d’enregistrement des données. S’assurer également de disposer des schémas de câblage ou plans d’installation pour associer correctement les résultats enregistrés aux circuits testés.

Présentation des composants

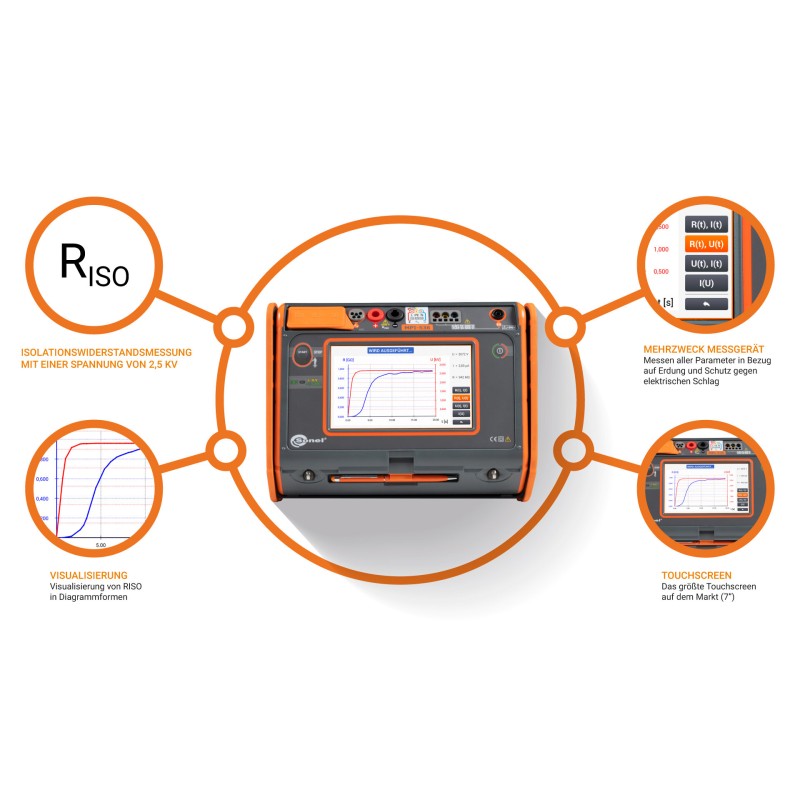

La face avant du SONEL MPI-536 Contrôleur multifonction est dominée par l’écran couleur, qui affiche les mesures instantanées, les menus, les symboles de sécurité et, lorsque cela est pertinent, des graphiques et courbes d’évolution. Autour de cet écran se trouvent les touches de fonction permettant de valider, revenir en arrière, accéder aux paramètres ou lancer les séquences d’essai. Certains modèles disposent de touches programmables dont la fonction varie selon le contexte de mesure, ce qui accélère les opérations sur site.

Sur la partie supérieure prennent place les borniers de connexion de mesure, clairement repérés par des couleurs et des symboles (L, N, PE, entrées de sondes spécifiques) afin de limiter les risques d’erreur de câblage. Suivant la configuration, une prise pour pince de courant ou adaptateur spécifique peut être disponible pour la qualité de l’énergie et les mesures PV. Sur les flancs, des protections en relief améliorent la prise en main et amortissent les chocs. À l’arrière ou sur un côté sont regroupés le connecteur de charge, la prise de communication avec un PC et, le cas échéant, un logement pour la batterie. L’ensemble forme un instrument compact, facile à transporter et à intégrer dans le flux de travail quotidien.

Utilisation de base

Pour utiliser le SONEL MPI-536 Contrôleur multifonction en mesure d’isolement, commencer par mettre hors tension le circuit à tester, vérifier l’absence de tension avec un appareil adapté, puis connecter les cordons de mesure entre les conducteurs à contrôler et la borne de terre selon la procédure indiquée dans le manuel. Sur l’écran, accéder au menu de résistance d’isolement, choisir la tension d’essai appropriée (jusqu’à 2,5 kV si l’installation le requiert) et lancer le test. L’écran présente alors la valeur d’isolement ainsi que, pour les fonctions avancées, la courbe de variation et les coefficients d’absorption et de température.

Pour les vérifications d’installation classiques (continuité, boucle, terre, RCD), sélectionner le type de mesure dans le menu principal, suivre le schéma de connexion proposé par l’interface et lancer l’essai. Les séquences guidées réduisent les risques d’oubli et facilitent l’interprétation des résultats, surtout pour les nouveaux utilisateurs. L’enregistreur de qualité d’énergie se configure en amont : choix des grandeurs à suivre, durée d’enregistrement, seuils d’événements. Une fois la campagne terminée, les données peuvent être transférées sur ordinateur via l’interface de communication, puis traitées par le logiciel Sonel pour établir des rapports détaillés ou archiver les historiques de site.

Entretien et sécurité

Pour assurer une durée de vie maximale au SONEL MPI-536 Contrôleur multifonction, nettoyer régulièrement le boîtier avec un chiffon doux légèrement humide, sans solvants ni produits abrasifs. Conserver l’appareil dans son étui ou sa mallette lorsqu’il n’est pas utilisé, à l’abri de l’humidité, de la poussière excessive et des variations brutales de température. Vérifier périodiquement l’état des cordons et des sondes, et remplacer immédiatement tout accessoire présentant une usure ou une détérioration visible. Respecter les intervalles de calibration recommandés par le fabricant afin de garantir la fiabilité des valeurs mesurées au fil du temps.

Sur le plan de la sécurité, toujours se conformer aux consignes de la norme IEC 60364 et aux règles locales en vigueur. Avant chaque mesure, identifier clairement le type d’installation, la catégorie de surtension et la tension nominale afin de s’assurer que l’appareil est utilisé dans son domaine de spécification. Ne jamais toucher les parties métalliques des sondes lors des essais, en particulier pendant les mesures haute tension ou sur des circuits sous tension. S’assurer que l’appareil, les cordons et les accessoires portent les marquages de catégorie de mesure adaptés (CAT III, CAT IV) au lieu d’intervention. En cas de doute sur l’intégrité de l’instrument après un choc ou un événement anormal, faire contrôler le contrôleur multifonction par un service technique qualifié avant toute nouvelle utilisation.
