SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques

Conçu pour les professionnels du solaire les plus exigeants, le SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques combine analyse électrique avancée, diagnostic complet des chaînes PV et mesures de sécurité conformes aux normes internationales, afin d’optimiser la performance et la fiabilité de chaque centrale photovoltaïque, du petit résidentiel au grand parc solaire.

Le boîtier du SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques repose sur une coque en plastique technique haute résistance, protégée par des renforts périphériques amortissants, adaptés aux chantiers difficiles et aux interventions en toiture. L’écran tactile couleur est recouvert d’une surface durcie, pensée pour limiter les rayures, tout en restant lisible en plein soleil. Les connecteurs de mesure sont encastrés et dotés de repères clairs afin de réduire les erreurs de câblage, tandis que l’ensemble répond à des standards élevés de sécurité électrique et de compatibilité électromagnétique pour une longévité maximale en environnement professionnel.

Sur le terrain, le SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques devient un véritable centre de contrôle portatif pour les installateurs, mainteneurs, bureaux d’études et organismes de contrôle. Il permet de vérifier rapidement la continuité des liaisons de protection, la qualité de la mise à la terre, l’isolement côté DC, la tension à vide, le courant de court-circuit, les puissances DC et AC ainsi que le rendement de l’onduleur, pour travailler avec sérénité, rassurer les clients finaux et documenter chaque intervention par des rapports clairs. Les sondes dédiées à l’irradiance et à la température, associées à l’enregistrement numérique, facilitent le suivi de performance, le dépannage et la mise en conformité des installations solaires selon les bonnes pratiques du secteur.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques

Installation et mise en service

Avant toute utilisation du SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques, commencer par charger complètement la batterie à l’aide du chargeur fourni, dans un environnement sec et ventilé. Placer ensuite l’appareil sur une surface stable, à l’abri de l’eau stagnante et des sources de chaleur directes. Vérifier l’intégrité visuelle des cordons de mesure, des pinces de courant et des pointes de touche : aucune gaine ne doit être endommagée, aucun connecteur ne doit être déformé. Une fois ces contrôles effectués, mettre l’appareil sous tension via le bouton marche/arrêt et choisir la langue ainsi que les paramètres régionaux si l’assistant de première mise en route s’affiche. Avant de raccorder le contrôleur à une installation photovoltaïque, s’assurer que les consignes de sécurité du site sont respectées : consignation éventuelle, port des EPI (gants isolants, lunettes, casque), accès sécurisé aux toitures et connaissance des schémas de câblage de l’installation à tester.

Présentation des composants

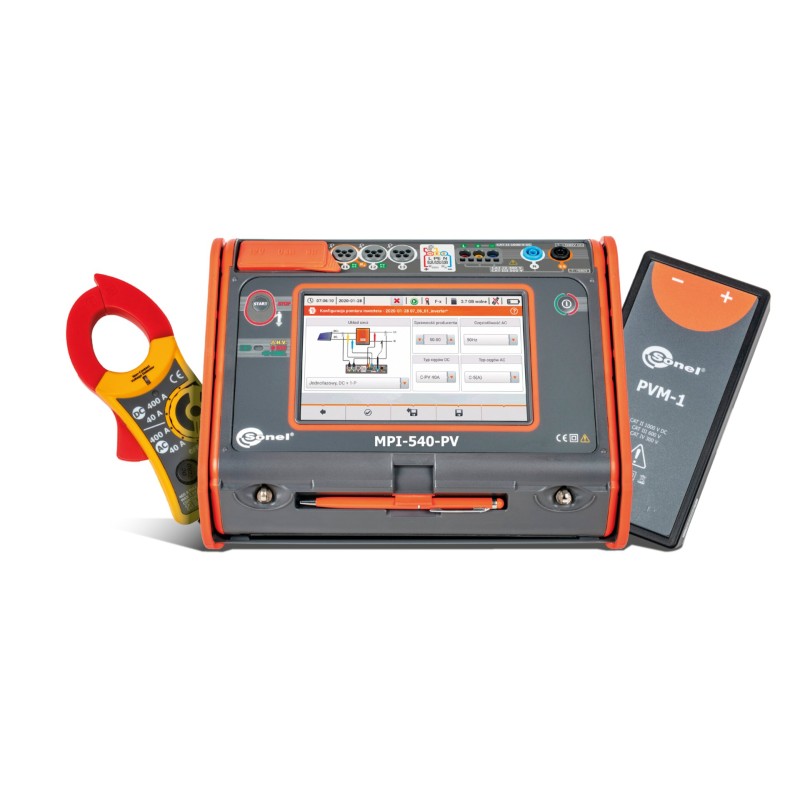

Le SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques se compose d’un bloc principal intégrant l’écran tactile couleur, les touches de navigation et les borniers de raccordement. Les entrées de mesure sont clairement identifiées pour la terre, les conducteurs de phase/neutre côté AC ainsi que pour les chaînes DC des panneaux photovoltaïques. Une pince ampèremétrique spécifique, généralement de couleur vive, permet de mesurer le courant sans ouvrir le circuit, simplement en entourant le conducteur. L’accessoire PVM-1 sert de module complémentaire pour certaines mesures spécifiques sur strings ou pour faciliter le raccordement dans des coffrets de jonction. Avec l’accessoire IRM-1, l’appareil acquiert en plus les valeurs d’irradiance et de température, ce qui permet de corréler les performances électriques des modules avec les conditions réelles sur site. L’ensemble est livré avec un jeu de cordons de test, des pointes de touche, parfois des pinces crocodiles, et un sac ou une mallette de transport afin de protéger le matériel lors des déplacements.

Utilisation de base

Pour effectuer un test simple d’une chaîne photovoltaïque avec le SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques, commencer par sélectionner sur l’écran le mode PV dédié. Raccorder ensuite les cordons DC aux entrées marquées pour les mesures sur modules ou strings, en respectant bien les polarités positive et négative. Réaliser d’abord la mesure de tension en circuit ouvert (UOC) afin de vérifier la cohérence avec les valeurs attendues selon le nombre de modules en série. Poursuivre avec la mesure du courant de court-circuit (ISC), en suivant précisément les indications à l’écran et en s’assurant que la chaîne est isolée du reste de l’installation, conformément aux procédures de sécurité. Grâce à la pince de courant, contrôler ensuite les courants DC et AC en fonctionnement normal, directement sur les câbles de sortie des strings ou de l’onduleur. En parallèle, utiliser l’IRM-1 pour mesurer l’irradiance et la température, puis lancer le calcul d’efficacité de l’onduleur ou de la chaîne afin d’obtenir une vision globale du rendement. Toutes les valeurs peuvent être enregistrées dans la mémoire interne, puis transférées vers un PC pour élaborer des rapports de réception, de maintenance ou de diagnostic.

Entretien et sécurité

Un entretien régulier du SONEL MPI-540 PV Contrôleur multifonction pour installations photovoltaïques prolonge sa durée de vie et garantit la fiabilité des mesures. Après chaque intervention, nettoyer légèrement le boîtier avec un chiffon doux et sec, sans solvants agressifs ni eau sous pression. Protéger l’écran tactile des chocs et des rayures en le rangeant dans sa mallette ou son sac rembourré dès la fin des tests. Inspecter périodiquement l’état des cordons de mesure, de la pince ampèremétrique et des accessoires IRM-1 et PVM-1 ; remplacer immédiatement tout élément présentant une usure ou un défaut d’isolement. Côté sécurité, ne jamais utiliser l’appareil dans un environnement potentiellement explosif ou sous la pluie battante, et toujours respecter les catégories de surtension et les limites de tension indiquées par Sonel. Avant de modifier un branchement, déconnecter les cordons de l’installation et non de l’appareil, et ne jamais toucher les parties métalliques des pointes de touche pendant une mesure. En suivant ces bonnes pratiques, l’appareil reste un outil de confiance pour chaque campagne de mesure, tout en protégeant l’utilisateur et l’installation testée.
