SONEL MPI-530 Contrôleur multifonction

Conçu pour les contrôles d’installations les plus exigeants, le SONEL MPI-530 Contrôleur multifonction est un appareil de mesure professionnel qui regroupe dans un seul boîtier robuste les essais de boucle de court-circuit, d’isolement, de continuité, de terre, de RCD, d’éclairage et de paramètres de réseau, offrant ainsi un gain de temps considérable sur chantier tout en garantissant la conformité aux normes de sécurité électrique.

Son boîtier compact, réalisé en matériau plastique haute résistance avec revêtement antichoc, est pensé pour résister aux aléas du terrain, aux chocs répétés et aux conditions difficiles rencontrées en milieu résidentiel, tertiaire ou industriel. La façade ergonomique, protégée par un surmoulage orange très visible, améliore la préhension et limite les glissements, tandis que l’écran graphique rétroéclairé haute lisibilité permet de travailler dans des locaux faiblement éclairés. Conforme aux exigences de sécurité CAT III et CAT IV selon les segments d’utilisation spécifiés par le fabricant, l’appareil est conçu pour durer, réduire les risques d’erreur de manipulation et accompagner l’utilisateur pendant de longues années de vérifications régulières d’installations électriques.

Au quotidien, le SONEL MPI-530 Contrôleur multifonction trouve naturellement sa place dans la caisse à outils des électriciens, installateurs, techniciens de maintenance, bureaux de contrôle et services techniques, pour vérifier l’efficacité de la protection contre les chocs électriques, contrôler les RCD type AC, A et B, mesurer la résistance de terre et la résistivité du sol, tester l’éclairement selon EN 12464 ou encore enregistrer les principaux paramètres de réseau. Les campagnes de mesures sont simplifiées par l’interface claire, la molette de sélection de fonctions, les procédures guidées à l’écran et la connexion Bluetooth à l’application Sonel MPI Mobile, qui facilite le transfert de données, l’archivage numérique et l’édition rapide de rapports professionnels, apportant sérénité, gain de temps et meilleure traçabilité des contrôles.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-530 Contrôleur multifonction

Installation et mise en service

Avant toute utilisation, commencer par vérifier l’intégrité du SONEL MPI-530 Contrôleur multifonction ainsi que de tous les cordons et accessoires fournis. S’assurer qu’aucun isolant n’est endommagé et que les fiches bananes s’enfichent correctement dans les bornes de l’appareil. Charger entièrement la batterie à l’aide du chargeur d’origine Sonel jusqu’à ce que l’indication de charge complète apparaisse à l’écran ou sur le témoin prévu à cet effet. Lire attentivement le manuel d’utilisation fourni par Sonel, en portant une attention particulière aux consignes de sécurité, aux catégories de mesure autorisées et aux tensions maximales admissibles. Une fois l’appareil chargé, appuyer sur le bouton de mise sous tension, laisser l’auto-test interne se réaliser et sélectionner la langue souhaitée dans les paramètres. Avant de se connecter à une installation en service, vérifier que le mode de mesure choisi correspond à la tâche à réaliser (boucle, isolement, terre, RCD, etc.) et que les pointes de touche sont adaptées à l’environnement (prises, borniers, tableaux). Pour la connexion Bluetooth à un smartphone ou une tablette, activer le Bluetooth sur l’appareil, lancer l’application Sonel MPI Mobile puis associer le contrôleur selon la procédure décrite par le fabricant, afin de préparer le transfert et l’archivage des mesures.

Présentation des composants

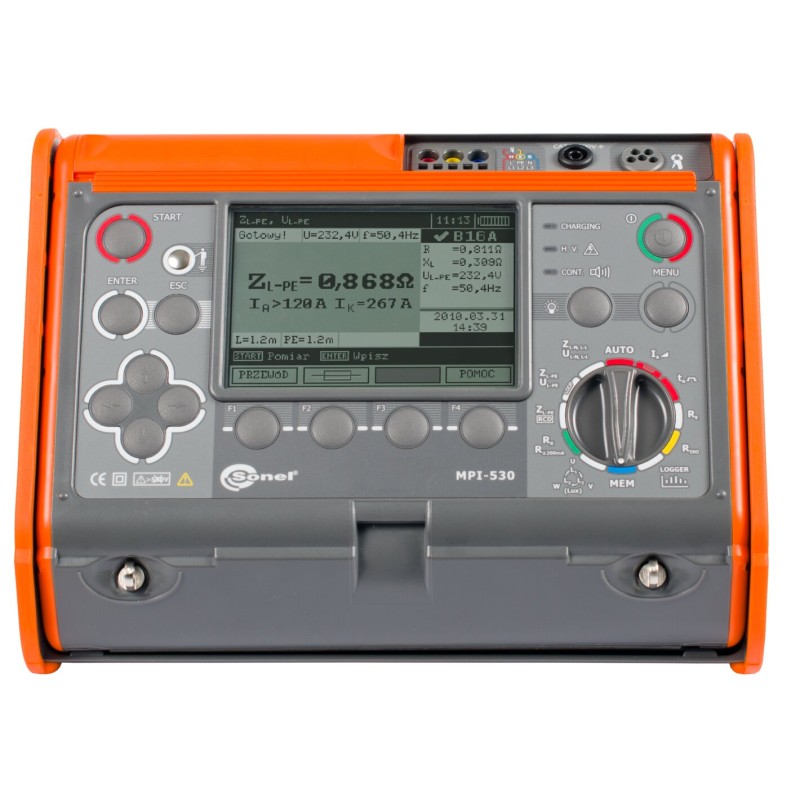

La face avant du SONEL MPI-530 Contrôleur multifonction est organisée autour d’un large écran graphique rétroéclairé qui affiche les valeurs mesurées, les symboles de fonction et les messages d’erreur ou de guidage. Sous l’écran se trouvent une rangée de touches de fonction contextuelles, dont la signification varie en fonction du mode sélectionné, ainsi qu’un grand bouton de démarrage de mesure, bien identifié, qui lance les essais après la mise en place correcte des cordons. Une molette rotative centrale permet de basculer rapidement entre les différents groupes de mesures : boucle de court-circuit, résistance d’isolement, continuité, terre, RCD, éclairement, tension et autres fonctions de diagnostic. Sur le dessus de l’appareil, plusieurs bornes d’entrée sécurisées accueillent les cordons de mesure, avec un code couleur et des marquages clairs pour éviter toute inversion de connexion. Certains kits incluent un adaptateur spécifique pour la mesure de l’éclairement, à brancher sur une entrée dédiée, ainsi que des cordons spéciaux pour les tests de terre à 3 ou 4 piquets. Le compartiment batterie et le connecteur pour le chargeur secteur sont situés sur la partie arrière ou latérale de l’appareil, protégés par un capot ou un obturateur pour éviter l’intrusion de poussières. Enfin, l’interface Bluetooth et les menus internes permettent de gérer la mémoire, de consulter les résultats enregistrés et de configurer les options de communication avec l’application Sonel MPI Mobile ou un logiciel PC compatible.

Utilisation de base

Pour effectuer une mesure de boucle de court-circuit avec le SONEL MPI-530 Contrôleur multifonction, positionner d’abord la molette sur la fonction correspondante, puis connecter les cordons entre phase, neutre ou terre selon le type de boucle à tester (ZL-PE, ZL-N ou ZL-L). Vérifier la bonne fixation des pointes de touche et la propreté des bornes de connexion, puis appuyer sur le bouton de démarrage afin de lancer la mesure ; l’appareil affiche alors l’impédance de boucle ainsi que le courant de court-circuit présumé, utiles pour vérifier le dimensionnement et la protection des circuits. Pour une mesure de résistance d’isolement, sélectionner la fonction dédiée, choisir la tension d’essai adéquate dans le menu (par exemple 500 V pour un circuit domestique standard, à adapter selon les prescriptions et les données du fabricant), puis relier les cordons entre conducteurs à tester en s’assurant que l’installation est hors tension et correctement déchargée. Après lancement de l’essai, contrôler que la valeur d’isolement mesurée respecte les seuils imposés par les normes en vigueur. La mesure de continuité des conducteurs de protection s’effectue de manière similaire, en reliant les extrémités du conducteur, puis en déclenchant la mesure pour vérifier la chute de tension et la résistance du chemin de terre. Pour tester un RCD, placer la molette sur la fonction RCD, sélectionner le type de dispositif (AC, A ou B) ainsi que le courant de test, puis connecter l’appareil sur le circuit à vérifier ; le contrôleur applique alors des impulsions de courant de défaut et mesure le temps de déclenchement ainsi que le comportement du dispositif différentiel. Les mesures de terre à 3 ou 4 piquets nécessitent le positionnement des électrodes de courant et de potentiel dans le sol selon les distances recommandées, puis la connexion des cordons aux bornes correspondantes pour obtenir la résistance de mise à la terre ou la résistivité. Enfin, pour mesurer l’éclairement, brancher le capteur de lumière, sélectionner la fonction luxmètre, positionner la cellule au point de travail souhaité et lire directement le niveau d’éclairement en lux pour vérifier la conformité à EN 12464.

Entretien et sécurité

Pour garantir la longévité et la fiabilité du SONEL MPI-530 Contrôleur multifonction, il est essentiel de respecter quelques règles simples d’entretien et de sécurité. Après chaque intervention, nettoyer l’appareil et les cordons de mesure avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, afin de préserver l’isolation des matériaux et la lisibilité des marquages. Conserver l’appareil dans sa mallette ou son sac de transport, à l’abri de l’humidité excessive, de la poussière et des chocs, et éviter les expositions prolongées à des températures extrêmes. Avant toute mesure, contrôler l’état visuel des cordons, des pointes de touche et des piquets de terre, et mettre de côté tout accessoire présentant des signes d’usure, de coupure ou de fissure dans l’isolant. Respecter scrupuleusement les catégories de mesure indiquées par Sonel et ne jamais dépasser les tensions ou courants admissibles sur les entrées de l’appareil. Lors d’essais sur des installations sous tension, porter les équipements de protection individuelle adaptés (gants isolants, lunettes, vêtements de travail) et s’assurer que la zone de travail est sécurisée. Recharger régulièrement la batterie en utilisant uniquement le chargeur d’origine, et, en cas de doute sur le bon fonctionnement de l’appareil, faire réaliser un contrôle métrologique ou une vérification périodique par un service technique agréé. En suivant ces recommandations, le contrôleur conserve sa précision, reste conforme aux exigences réglementaires et assure une sécurité maximale à l’utilisateur sur la durée.
