SONEL MIC-5010 Contrôleur d'isolement

Conçu pour les environnements les plus exigeants, le SONEL MIC-5010 Contrôleur d'isolement est un mégohmmètre 5 kV haute performance qui permet de mesurer avec précision la résistance d’isolement jusqu’à 10 TΩ, d’évaluer l’index de polarisation (PI) et le rapport d’absorption (DAR), tout en assurant un diagnostic fiable des installations électriques basse et haute tension, des câbles, transformateurs et machines tournantes.

Logé dans une valise robuste de terrain, le SONEL MIC-5010 Contrôleur d'isolement bénéficie d’un boîtier en plastique technique haute résistance, renforcé par des arêtes épaisses, des charnières solides et un système de fermeture étanche conforme à l’indice IP67, protégeant l’appareil de la poussière, de l’humidité et des chocs. La finition soignée de la coque, l’étanchéité des joints et la conception antichute en font un outil destiné à durer, même dans les environnements industriels sévères ou les chantiers extérieurs. Les composants internes sont sélectionnés pour leur stabilité thermique et leur faible dérive, garantissant des mesures reproductibles dans le temps, ce qui limite le besoin de remplacement fréquent et contribue à une approche plus responsable des ressources matérielles.

Le SONEL MIC-5010 Contrôleur d'isolement trouve naturellement sa place dans les services de maintenance, les bureaux d’études, les équipes de mise en service et de contrôle périodique, partout où la fiabilité des isolations doit être vérifiée avec rigueur. Sur le terrain, il permet de tester rapidement les câbles moyenne tension, les moteurs, les génératrices, les transformateurs ou les installations photovoltaïques, tout en documentant chaque mesure grâce à sa mémoire interne et à la connexion PC. En pratique, cela se traduit par une réduction des pannes imprévues, une meilleure planification des arrêts de maintenance et un environnement de travail plus serein, car les équipes savent pouvoir s’appuyer sur des diagnostics clairs et traçables, y compris lors d’audits ou de contrôles réglementaires.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-5010 Contrôleur d'isolement

Installation et mise en service

Avant toute première utilisation du SONEL MIC-5010 Contrôleur d'isolement, placer l’appareil sur une surface stable, à l’abri des zones de passage et des projections d’eau. Ouvrir la valise et vérifier visuellement l’état général : boîtier intact, cordons non endommagés, connecteurs propres. Charger complètement la batterie à l’aide de l’alimentation fournie, jusqu’à ce que l’indicateur de charge signale un niveau suffisant. Pendant cette étape, s’assurer que l’appareil est éteint pour optimiser la charge et éviter toute fausse manipulation. Une fois la batterie chargée, mettre en marche le contrôleur à l’aide du bouton d’alimentation dédié et laisser l’appareil effectuer, le cas échéant, son autodiagnostic interne. Avant de procéder à des mesures sur une installation réelle, effectuer un test de fonctionnement sur une résistance connue ou un accessoire de calibration pour valider le bon comportement de l’appareil et se familiariser avec l’affichage des valeurs.

Présentation des composants

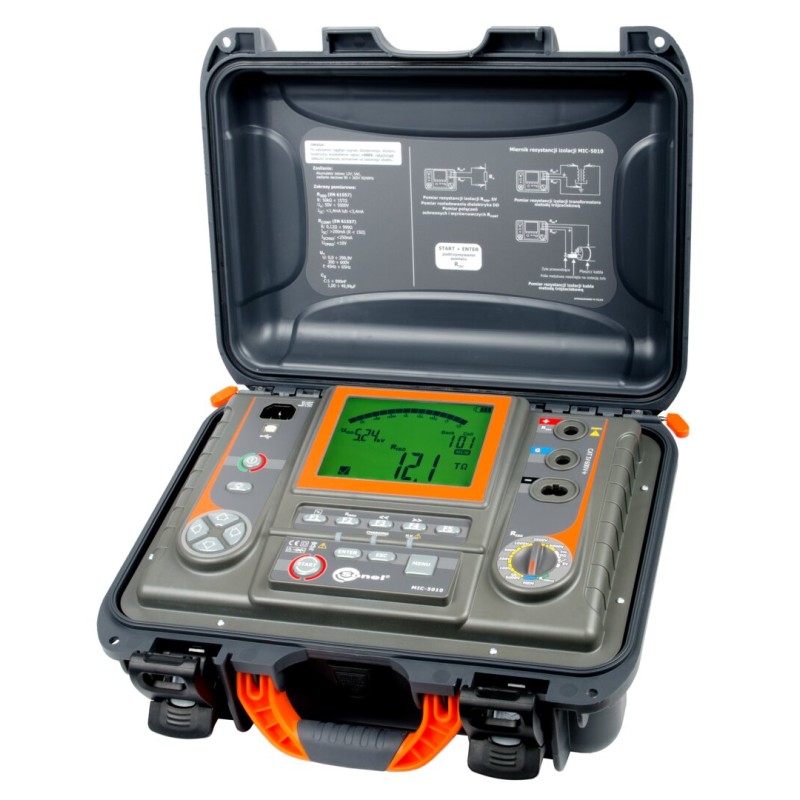

Le SONEL MIC-5010 Contrôleur d'isolement se présente sous la forme d’une valise rigide intégrant le module de mesure, l’écran et le clavier de commande. Sur la face avant, un large écran LCD rétroéclairé affiche les tensions d’essai, la résistance mesurée, le temps écoulé et, le cas échéant, les valeurs PI et DAR. À droite de l’écran se trouve un pavé de touches permettant de naviguer dans les menus, de sélectionner les fonctions, de lancer ou stopper les mesures, ainsi qu’un sélecteur rotatif (ou touches de sélection) pour choisir les modes de test : isolement, continuité, tension, tests temporisés. En bas de la façade sont disposés les bornes de connexion haute tension et masse, clairement colorées et symbolisées pour limiter tout risque d’erreur (borne L, borne H, borne de garde si disponible, borne de terre). À l’intérieur du couvercle, un schéma de câblage et un rappel des procédures types aident à connecter correctement les cordons à l’objet testé. Sur le côté ou à l’arrière, le port USB permet de relier l’appareil à un ordinateur pour le transfert des mesures et la mise à jour du logiciel interne.

Utilisation de base

Pour réaliser une mesure d’isolement simple, commencer par s’assurer que l’installation à tester est hors tension et convenablement déconnectée de toute source d’alimentation. Vérifier l’absence de tension résiduelle avec une fonction voltmètre adaptée ou un appareil dédié. Raccorder ensuite les cordons : la borne haute tension sur le conducteur à tester et la borne de référence (terre ou retour) sur le second point de mesure. Si une borne de garde est disponible, l’utiliser pour réduire l’influence des courants de fuite de surface lors des mesures de très haute résistance. À l’aide du sélecteur ou du clavier, choisir la tension d’essai appropriée (par exemple 500 V pour une installation basse tension, 1000 V ou 2500 V pour certains câbles, 5000 V pour les équipements conçus pour des isolements élevés), puis définir le mode : mesure instantanée, chronométrée, ou calcul PI/DAR. Appuyer sur la touche de démarrage de test et suivre la progression sur l’écran, en surveillant la montée de la résistance et la stabilité de la valeur. À la fin du test, l’appareil décharge automatiquement l’objet mesuré ; ne jamais débrancher les cordons tant que l’indication de décharge n’est pas terminée. Les résultats peuvent ensuite être enregistrés dans la mémoire interne, puis transférés sur PC via USB pour archivage ou édition de rapports.

Entretien et sécurité

L’entretien du SONEL MIC-5010 Contrôleur d'isolement repose principalement sur des vérifications régulières et un stockage adapté. Après chaque intervention, nettoyer délicatement le boîtier avec un chiffon doux légèrement humidifié, sans solvants agressifs, afin de préserver l’intégrité des marquages et des joints. Inspecter périodiquement l’état des cordons de mesure : aucune fissure, coupure ou trace de brûlure ne doit être tolérée, surtout sur les câbles haute tension. En cas de doute, remplacer immédiatement l’accessoire concerné par un modèle d’origine homologué par le fabricant. Respecter scrupuleusement les limites de catégorie de surtension CAT IV 600 V et ne jamais effectuer de mesures d’isolement sur un circuit sous tension. Porter les équipements de protection individuelle appropriés (gants isolants, lunettes, chaussures de sécurité) et respecter les procédures de consignation et de mise hors service de l’installation. Pour prolonger la durée de vie de la batterie, éviter les décharges profondes répétées, recharger régulièrement l’appareil et le stocker dans un endroit sec, ventilé, à température modérée. Enfin, prévoir une vérification métrologique périodique auprès d’un laboratoire agréé afin de garantir la conformité des mesures dans le temps.

Découvrez les autres produits de la catégorie : Contrôle isolement

Pour compléter l’équipement de test électrique et adapter chaque intervention au niveau de tension, au type d’installation ou aux exigences normatives, d’autres instruments dédiés au Contrôle isolement sont disponibles, permettant de construire une solution de mesure cohérente, évolutive et parfaitement adaptée aux besoins quotidiens des équipes de maintenance et de vérification.
