SONEL MIC-5005 Contrôleur d'isolement

Conçu pour les environnements industriels les plus exigeants, le SONEL MIC-5005 Contrôleur d'isolement est un mégohmmètre professionnel haute performance offrant des mesures de résistance d’isolement jusqu’à 5 kV, une excellente immunité aux interférences électromagnétiques et une grande précision, idéal pour le contrôle des installations électriques basse et haute tension, des moteurs, câbles et transformateurs.

Logé dans une mallette rigide antichoc, le SONEL MIC-5005 Contrôleur d'isolement bénéficie d’un boîtier en plastique technique haute résistance, protégé par des renforts intégrés et des fermetures solides conçues pour les chantiers et les environnements industriels difficiles. La finition de surface facilite le nettoyage et résiste aux rayures, tandis que la conception interne est pensée pour durer : composants électroniques de qualité métrologique, système de ventilation passive sans pièces mobiles, et protections renforcées contre les surtensions d’entrée. La mallette assure une étanchéité efficace contre la poussière et les éclaboussures (niveau de protection conforme aux exigences terrain du fabricant Sonel), permettant un usage intensif au fil des années tout en préservant stabilité des mesures et sécurité de l’utilisateur.

Le SONEL MIC-5005 Contrôleur d'isolement trouve naturellement sa place dans les services de maintenance industrielle, les sociétés d’inspection, les installateurs électriciens et bureaux de contrôle qui doivent vérifier l’isolement des câbles, tableaux, machines tournantes, réseaux de distribution ou installations photovoltaïques. Grâce à ses tensions d’essai réglables de 50 à 5000 V, il s’adapte aussi bien aux tests de petits circuits de commande qu’aux vérifications d’équipements haute tension, tout en assurant une grande lisibilité via son large afficheur rétroéclairé. L’utilisateur gagne en sérénité : les fonctions de protection empêchent les mesures sur des circuits sous tension, la détection automatique AC/DC jusqu’à 600 V évite les erreurs de branchement, et l’interface claire réduit le stress en intervention, même dans des environnements bruyants, pressants ou faiblement éclairés.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-5005 Contrôleur d'isolement

Installation et mise en service

Avant toute utilisation, installer le SONEL MIC-5005 Contrôleur d'isolement dans un environnement sec, stable et correctement ventilé, à l’abri des projections d’eau et de la chaleur directe. Ouvrir la mallette, vérifier l’intégrité des cordons de mesure, des pointes de touche et des accessoires fournis. S’assurer que l’appareil est hors tension et que le sélecteur de mode se trouve en position repos avant de connecter ou déconnecter les cordons. Installer les piles ou la batterie conformément aux indications du manuel Sonel, puis fermer soigneusement le compartiment afin de garantir l’isolation et la tenue mécanique. À la première mise sous tension, contrôler l’affichage, le contraste de l’écran et le bon fonctionnement des touches en réalisant un test à vide à faible tension d’essai, sur une charge ou un adaptateur prévu à cet effet, pour valider le comportement général de l’appareil.

Présentation des composants

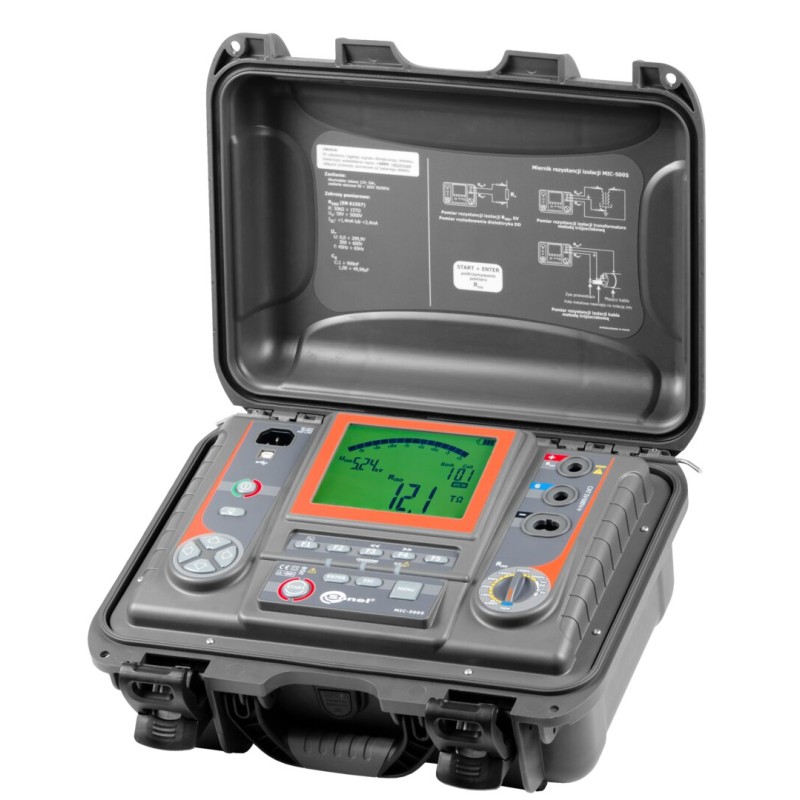

Sur le panneau frontal du SONEL MIC-5005 Contrôleur d'isolement se trouvent un grand écran LCD rétroéclairé, un sélecteur rotatif de modes de mesure et plusieurs touches de fonction clairement repérées par des symboles. Les bornes de connexion sont disposées en façade et identifiées par des couleurs distinctes (généralement rouge et noire) pour les connexions de test standard, éventuellement complétées par une ou plusieurs bornes supplémentaires selon la configuration de mesure (par exemple pour la connexion de blindage ou de conducteurs auxiliaires). À l’intérieur du couvercle, un schéma de câblage récapitulatif illustre les différentes configurations de test : mesure d’isolement entre conducteurs, mesure par rapport à la terre, mesure de résistance de connexion. Des repères visuels sur le boîtier guident l’utilisateur vers les fonctions principales : sélection de la tension d’essai, lancement du test, arrêt, mémorisation éventuelle des résultats selon la version de l’appareil.

Utilisation de base

Pour effectuer une mesure de résistance d’isolement avec le SONEL MIC-5005 Contrôleur d'isolement, commencer par s’assurer que le circuit à tester est hors tension, consigné et correctement débranché de toute alimentation. Vérifier l’absence de tension résiduelle avec la fonction de mesure de tension AC/DC intégrée, en sélectionnant la plage 0–600 V, puis en connectant les cordons aux points de test. Une fois l’absence de tension confirmée, positionner le sélecteur sur la fonction d’isolement et choisir la tension d’essai appropriée (par exemple 500 V, 1000 V, 2500 V ou 5000 V, ou une valeur intermédiaire par pas de 10 V ou 25 V). Raccorder les cordons de mesure aux bornes du MIC-5005 puis aux conducteurs ou aux équipements à tester en respectant le schéma fourni dans le couvercle. Appuyer sur la touche de démarrage du test et maintenir la connexion stable pendant toute la durée de la mesure. La valeur de résistance d’isolement s’affiche sur l’écran, éventuellement accompagnée de la capacité mesurée après le test. Pour une mesure de résistance de connexion, sélectionner le mode correspondant, raccorder les cordons aux deux points à contrôler et lancer le test : la résistance en ohms apparaît alors à l’écran, permettant de vérifier la continuité des liaisons équipotentielles ou de terre. Entre chaque mesure, relâcher les boutons, retirer les cordons et laisser l’appareil revenir en état de repos avant de changer de configuration.

Entretien et sécurité

Pour garantir des mesures fiables et une longue durée de vie, conserver le SONEL MIC-5005 Contrôleur d'isolement dans sa mallette fermée lorsqu’il n’est pas utilisé, à l’abri de l’humidité, des chocs et de la poussière. Nettoyer régulièrement le boîtier et les cordons avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs. Inspecter les isolants des cordons, les pointes de touche et les bornes afin de détecter toute fissure, trace de brûlure ou usure excessive ; remplacer immédiatement tout accessoire endommagé. Respecter scrupuleusement les consignes de sécurité du fabricant : ne jamais lancer un test d’isolement sur un circuit sous tension, ne pas dépasser les catégories de mesure spécifiées, ne pas ouvrir l’appareil en dehors des opérations autorisées (comme le remplacement de piles) et confier toute réparation à un service agréé. Avant un stockage prolongé, retirer les piles si nécessaire pour éviter les fuites, puis recontrôler la bonne marche de l’appareil avant la reprise d’activité. L’application rigoureuse de ces bonnes pratiques permet de maintenir un haut niveau de sécurité pour l’opérateur et de préserver la précision métrologique de l’instrument sur le long terme.

Découvrez les autres produits de la catégorie : Contrôle isolement

Le SONEL MIC-5005 Contrôleur d'isolement s’intègre parfaitement dans une gamme complète d’appareils dédiés à la vérification de l’isolement, de la continuité et de la sécurité des installations électriques. Pour compléter un parc d’instruments, comparer d’autres tensions d’essai ou sélectionner un modèle plus spécifique à une application donnée, il est possible d’explorer la sélection d’appareils de Contrôle isolement, afin de trouver la combinaison idéale pour chaque type de chantier ou de programme de maintenance préventive.
