SONEL MPI-540 Contrôleur multifonction sans pince F-3A

Conçu pour les vérifications les plus exigeantes des installations basse tension, le SONEL MPI-540 Contrôleur multifonction sans pince F-3A est un instrument de mesure professionnel qui regroupe en un seul boîtier la mesure d’impédance de boucle de défaut, le test des disjoncteurs différentiels, la mesure d’isolement, de terre, de continuité et bien plus encore, afin de garantir la conformité aux normes et la sécurité de chaque circuit électrique.

Le boîtier robuste en plastique technique renforcé du SONEL MPI-540 Contrôleur multifonction sans pince F-3A offre une excellente résistance aux chocs, aux rayures et aux contraintes du chantier, tout en restant léger et facilement transportable sur le terrain ; ses protections anti-chute, son enveloppe isolante et ses finitions soignées participent à une longévité élevée, complétée par une conception répondant aux exigences de sécurité des appareils de mesure modernes et à des standards de production visant une consommation énergétique optimisée et un impact environnemental réduit.

Dans un tableau électrique d’immeuble, sur une ligne de production industrielle, lors d’une réception de chantier tertiaire ou pour la maintenance préventive d’un atelier, le SONEL MPI-540 Contrôleur multifonction sans pince F-3A accompagne l’électricien, le technicien CVC, l’expert en conformité ou le bureau de contrôle en centralisant toutes les mesures clés : il accélère les diagnostics, réduit les allers-retours, sécurise les interventions et libère du temps pour l’analyse, tout en apportant une certaine sérénité grâce à des résultats lisibles, des procédures guidées à l’écran et la possibilité de documenter chaque campagne de tests pour le client final ou pour les organismes de certification.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-540 Contrôleur multifonction sans pince F-3A

Installation et mise en service

Avant la première utilisation du SONEL MPI-540 Contrôleur multifonction sans pince F-3A, commencer par charger complètement la batterie à l’aide du chargeur fourni, dans un environnement sec et ventilé, puis vérifier l’intégrité visuelle du boîtier, des cordons de mesure et des pointes de touche afin de garantir une sécurité maximale lors des premières manipulations.

Une fois l’appareil chargé, mettre le contrôleur sous tension à l’aide du bouton dédié et sélectionner la langue d’interface, la date, l’heure ainsi que les unités souhaitées dans le menu de configuration, ce qui assurera une traçabilité correcte des mesures et une meilleure lisibilité des rapports d’essais.

Avant de se connecter à une installation électrique, s’assurer que celle-ci est identifiée, que les schémas sont disponibles et que les conditions de travail sont sûres : coupure éventuelle de certains circuits, port des équipements de protection individuelle adaptés (gants isolants, lunettes, vêtements ignifugés selon le contexte) et respect des procédures internes de consignation.

Présentation des composants

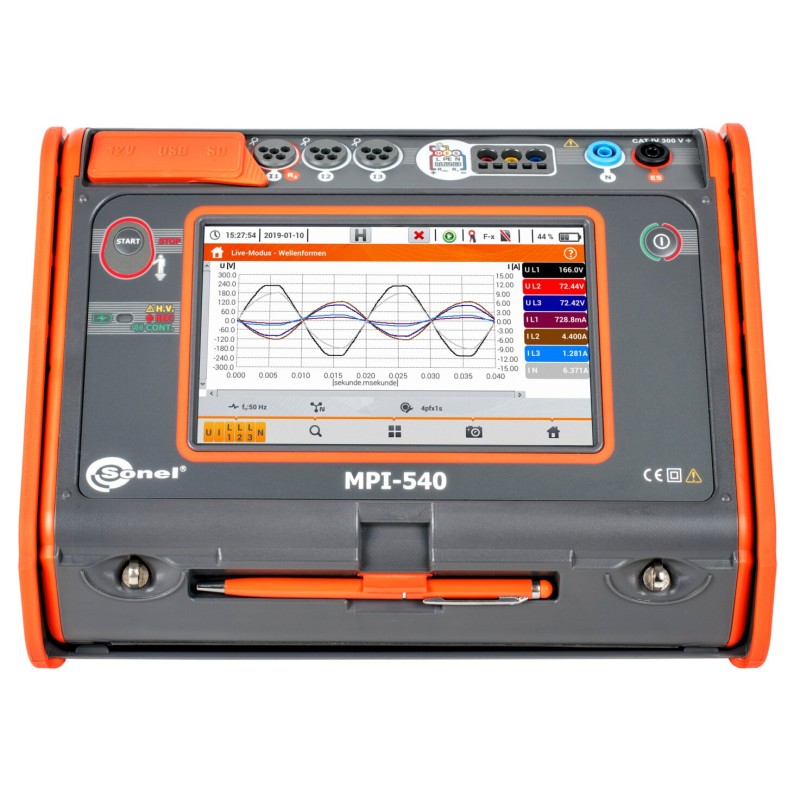

Le SONEL MPI-540 Contrôleur multifonction sans pince F-3A se compose d’un boîtier principal à bords arrondis intégrant un grand écran tactile couleur sur la face avant, permettant de naviguer entre les différents modes de mesure, d’afficher des graphes, des valeurs numériques, ainsi que des indications de conformité ou de dépassement de seuil.

Sur la partie supérieure de l’appareil se trouvent plusieurs bornes de connexion codées par couleurs pour les mesures de tension, de boucle, de terre et de continuité, ainsi qu’un bouton de déclenchement de test bien visible, souvent rouge, destiné à lancer les séquences d’essais une fois les cordons en place et les paramètres choisis sur l’écran.

Des icônes clairement identifiables dans les menus guident l’utilisateur vers les fonctions principales : test d’impédance de boucle, mesure d’isolement, mesure de terre, test RCD, séquence de phase, mesures d’éclairement avec sonde externe, mais aussi des outils complémentaires comme l’enregistrement de résultats, l’accès à la mémoire interne ou la consultation rapide des réglages.

Utilisation de base

Pour mesurer l’impédance de boucle de défaut avec le SONEL MPI-540 Contrôleur multifonction sans pince F-3A, raccorder les cordons aux bornes appropriées, connecter les pointes de touche aux conducteurs concernés (par exemple L et PE), choisir le mode de mesure correspondant sur l’écran, vérifier les paramètres prédéfinis, puis lancer la mesure à l’aide du bouton de test, les résultats et l’évaluation de la conformité s’affichant en quelques instants.

Pour réaliser un test de disjoncteur différentiel, sélectionner la fonction RCD, indiquer le type d’appareil de protection (AC, A, F, B, B+, standard ou sélectif), son courant nominal et la séquence de test souhaitée (moitié de courant, courant nominal, 5 fois le courant selon la norme applicable), connecter le contrôleur à la prise ou au circuit protégé, puis suivre les instructions affichées à l’écran pour obtenir les temps de déclenchement et les valeurs de courant pertinentes.

Les mesures de résistance d’isolement, de continuité des conducteurs de protection ou de terre se réalisent en sélectionnant le mode adapté, en choisissant la tension de test ou le type de montage (3 fils, 4 fils, pinces), puis en positionnant soigneusement les piquets ou les sondes ; la fonction de compensation des cordons, les signaux sonores et les messages à l’écran aident à éviter les erreurs de câblage et à fiabiliser chaque résultat.

Entretien et sécurité

Pour garantir la précision dans le temps, il est recommandé de conserver le SONEL MPI-540 Contrôleur multifonction sans pince F-3A dans son étui de transport, à l’abri des chocs, de l’humidité excessive et des températures extrêmes, tout en nettoyant régulièrement le boîtier et l’écran avec un chiffon doux non abrasif, sans solvants agressifs, afin de préserver la lisibilité et l’intégrité des éléments de commande.

Les cordons de mesure et accessoires doivent être inspectés avant chaque intervention : toute trace de coupure, de fissure ou de contact endommagé doit conduire à leur remplacement immédiat ; le respect du calendrier de vérification métrologique et des recommandations du fabricant permet de conserver des mesures fiables et acceptées dans le cadre de contrôles réglementaires.

Lors de l’utilisation sur des installations sous tension, il convient de respecter rigoureusement les limites de mesure de l’appareil, de ne jamais travailler sur des parties nues non protégées sans équipement adapté, et de suivre les règles de sécurité propres au site, afin que les avantages techniques du contrôleur se traduisent par une pratique quotidienne sûre et maîtrisée.
