SONEL MPI-507 Contrôleur multifonction

Conçu pour les vérifications d’installations électriques les plus exigeantes, le SONEL MPI-507 Contrôleur multifonction est un appareil de mesure compact et puissant qui combine tests d’isolement, contrôle des disjoncteurs différentiels, mesure d’impédance de boucle de court-circuit, contrôle de continuité et mesure de résistance de terre dans un seul instrument ergonomique, pensé pour les professionnels du contrôle et de la maintenance.

La coque robuste du SONEL MPI-507 Contrôleur multifonction est réalisée en plastique technique haute résistance, complétée par un surmoulage antichoc orange qui absorbe les impacts et offre une excellente prise en main, même avec des gants. Les finitions sont prévues pour une utilisation intensive sur chantier : protection renforcée des coins, touches à membrane étanche, écran LCD rétroéclairé lisible en intérieur comme en extérieur et conception conforme aux exigences de la norme EN 61557 pour les mesures sur installations basse tension. Sa conception privilégie la durabilité, limitant les remplacements prématurés et s’inscrivant dans une démarche de consommation de matériel plus responsable.

Le SONEL MPI-507 Contrôleur multifonction trouve naturellement sa place dans la mallette de l’électricien, du technicien de maintenance, du bureau de contrôle ou de l’installateur photovoltaïque qui doit documenter ses mesures. En quelques gestes, il permet de réaliser les tests obligatoires lors des mises en service, des diagnostics périodiques ou des interventions de dépannage, réduisant le temps passé sur site tout en augmentant la fiabilité des rapports. La mesure rapide de l’impédance de boucle, la vérification précise des différentiels AC et A, ainsi que la mesure de la terre à 3 pôles contribuent à un environnement électrique plus sûr, rassurant à la fois le professionnel et l’utilisateur final.

Spécifications Techniques

Guide d'utilisation : SONEL MPI-507 Contrôleur multifonction

Installation et mise en service

Avant la première utilisation, commencer par déballer soigneusement le SONEL MPI-507 Contrôleur multifonction et vérifier que tous les accessoires nécessaires sont présents : cordons de mesure, sondes, pinces crocodiles, piquets de terre (si inclus) et, le cas échéant, interface de communication. Installer les piles ou l’accumulateur conformément aux repères de polarité indiqués dans le compartiment batterie, puis refermer solidement le couvercle. Avant de raccorder l’appareil à une installation, s’assurer que la tension nominale du réseau à tester se situe dans la plage 180–460 V AC indiquée pour les fonctions concernées et que les disjoncteurs sont accessibles. Mettre l’appareil sous tension, sélectionner la langue et les principaux paramètres de base (date, heure, éventuellement profil de mémoire) selon les indications de l’écran. Un rapide contrôle de fonctionnement peut être effectué en mesurant une simple tension secteur sur une prise standard, afin de vérifier l’affichage et la stabilité de la mesure.

Présentation des composants

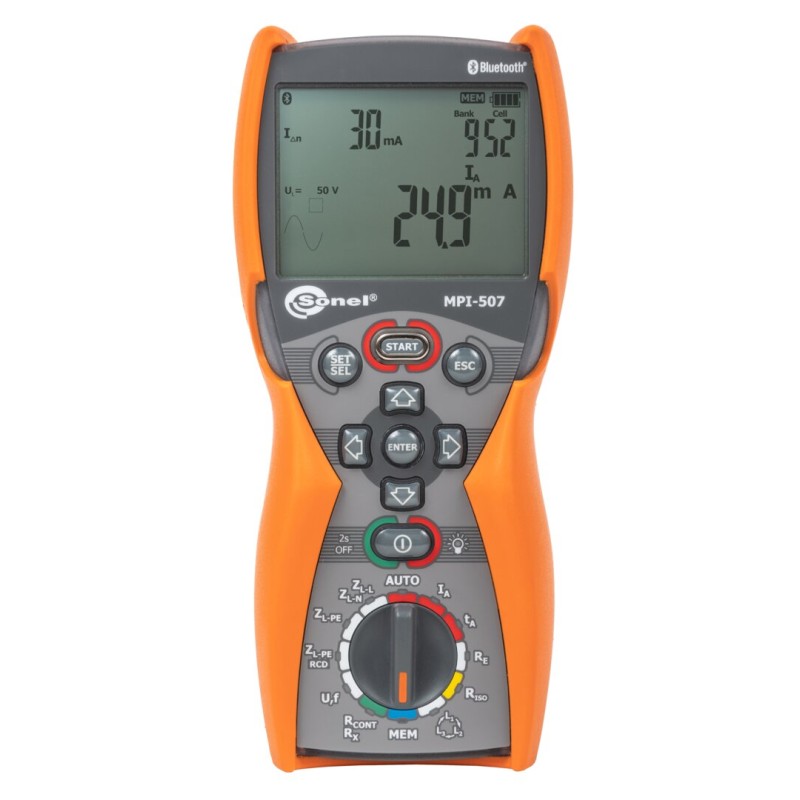

Le SONEL MPI-507 Contrôleur multifonction se compose d’un boîtier principal intégrant un large écran LCD rétroéclairé en partie supérieure, sur lequel s’affichent les valeurs mesurées, les unités, les symboles de fonction et les indications de sécurité. Sous l’écran, un ensemble de touches permet de naviguer dans les menus : la touche START lance les séquences de test, la touche ESC permet de revenir en arrière ou d’annuler, et des touches de fonction contextuelles ajustent les paramètres (courant d’essai, type de DDR, mode de mesure, etc.). Au centre de la façade se trouve un sélecteur rotatif qui donne un accès direct aux grands modes : mesure d’isolement, test de boucle, résistance de terre, continuité des conducteurs de protection, test différentiel, mesure de tension, entre autres. Sur le bord inférieur ou latéral, plusieurs bornes de connexion codées par couleurs reçoivent les cordons de mesure ; leur repérage (L, N, PE, E, ES…) facilite le câblage correct selon le type de test. Certains modèles sont également dotés d’une interface Bluetooth interne, dont l’indicateur s’affiche à l’écran lors de la connexion à un logiciel de rapport.

Utilisation de base

Pour une mesure de tension simple, positionner le sélecteur rotatif sur la fonction tension, raccorder les cordons sur les bornes prévues, puis connecter les pointes de touche aux conducteurs à mesurer en respectant les règles de sécurité. L’écran affiche immédiatement la valeur en volts, ainsi que l’indication de la fréquence pour les réseaux alternatifs, lorsqu’elle est disponible. Pour la mesure d’isolement, couper l’alimentation du circuit à tester, décharger les condensateurs, puis sélectionner la fonction d’isolement. Choisir la tension de test (100 V, 250 V ou 500 V) selon la norme applicable et le type d’équipement, connecter les conducteurs et lancer le test avec START ; la valeur de résistance d’isolement s’affiche après quelques instants. En mode impédance de boucle de court-circuit, brancher l’appareil directement sur le circuit sous tension, sélectionner le type de réseau, puis lancer le test pour obtenir Z_S et estimer le courant de court‑circuit. Pour les disjoncteurs différentiels, régler le type (AC ou A) et le calibre (10 à 500 mA), choisir le niveau de test (0,5 I_Δn à 5 I_Δn), puis démarrer la séquence ; le temps et le courant de déclenchement sont alors enregistrés et peuvent être sauvegardés dans la mémoire interne. La fonction continuité, avec courant ±200 mA, permet de contrôler rapidement les conducteurs de protection et les liaisons équipotentielles ; une faible résistance confirme une bonne continuité.

Entretien et sécurité

Pour garantir des mesures fiables et prolonger la durée de vie du SONEL MPI-507 Contrôleur multifonction, un entretien régulier est recommandé. Après chaque intervention, nettoyer le boîtier et les cordons avec un chiffon doux légèrement humide, sans solvants agressifs. Vérifier visuellement l’état des pointes de touche, de l’isolant des câbles et des fiches ; remplacer immédiatement tout accessoire endommagé. Conserver l’appareil dans son étui ou sa mallette de transport, à l’abri de l’humidité excessive, des températures extrêmes et de la poussière. Côté sécurité, ne jamais dépasser les catégories de surtension et les tensions maximales indiquées par le fabricant, ne pas utiliser l’appareil si le boîtier est fissuré ou si des messages d’erreur inhabituels apparaissent. Toujours couper l’alimentation des circuits lorsqu’un test l’exige (isolement, continuité, terre) et respecter les procédures de consignation en vigueur sur le site. Avant toute mise à jour logicielle ou utilisation de la liaison sans fil, suivre les recommandations de Sonel pour assurer l’intégrité des données et la compatibilité avec les logiciels de rapport.
