SONEL MIC-5001 Contrôleur d'isolement

Conçu pour les environnements industriels exigeants et les applications de maintenance préventive, SONEL MIC-5001 Contrôleur d'isolement est un mégohmmètre numérique 5 kV haute performance capable de mesurer des résistances d’isolement jusqu’à 5 TΩ, offrant une précision remarquable pour le contrôle de câbles, moteurs, transformateurs et installations de puissance moyenne et haute tension.

Son boîtier robuste en matériau synthétique renforcé, protégé par un surmoulage antichoc orange haute visibilité, a été pensé pour résister aux chantiers difficiles, aux ateliers électrotechniques et aux environnements ferroviaires ou industriels sévères, tout en garantissant une excellente résistance aux chutes, aux vibrations et aux projections de poussières. La face avant intègre un large écran LCD haute lisibilité, protégé par une vitre durcie, et des touches à membrane étanches, prévues pour supporter des milliers de manœuvres. L’appareil est conçu conformément à la norme EN 61557 pour les équipements de vérification des installations électriques, avec une isolation renforcée et des circuits internes protégés contre les surtensions, contribuant à une longue durée de vie et à une empreinte environnementale maîtrisée grâce à des accumulateurs rechargeables.

Sur le terrain, SONEL MIC-5001 Contrôleur d'isolement trouve naturellement sa place dans la maintenance des réseaux de distribution, la vérification d’enroulements de moteurs, l’inspection périodique de câbles de puissance, la surveillance d’équipements dans le bâtiment, l’industrie et le ferroviaire. La large plage de tension d’essai de 50 à 5000 V, la mesure continue de la résistance d’isolement ou du courant de fuite, ainsi que les fonctions avancées comme les rapports DAR et PI ou le mode RampTest, permettent de diagnostiquer précisément l’état des isolants et d’anticiper les défaillances. L’utilisateur gagne en sérénité grâce aux signalisations sonores, à la décharge automatique de la capacité de l’objet testé et à une ergonomie pensée pour réduire le stress et la fatigue en intervention, tout en améliorant la qualité des rapports grâce à la mémoire interne et au transfert USB vers PC.

Spécifications Techniques

Guide d'utilisation : SONEL MIC-5001 Contrôleur d'isolement

Installation et mise en service

Avant toute première utilisation, placer SONEL MIC-5001 Contrôleur d'isolement dans un environnement sec, propre et stable, à l’abri des fortes sources de chaleur et d’humidité. Vérifier l’intégrité du boîtier, des bornes de connexion et des câbles de mesure fournis : aucune fissure, gaine endommagée ou connecteur déformé ne doit être visible. Charger complètement l’accumulateur en connectant le chargeur secteur adapté au port dédié de l’appareil, sans brancher les cordons de mesure pendant cette première charge si cela n’est pas nécessaire. Une fois la charge terminée, mettre l’appareil sous tension à l’aide du bouton d’alimentation et contrôler que l’écran s’allume correctement, que les segments d’affichage sont lisibles et que les fonctions de base (navigation dans les menus, sélection des tensions d’essai) répondent normalement. Avant les premiers essais sur site, réaliser un test fonctionnel rapide sur une résistance de référence ou un module de test fourni par le laboratoire afin de vérifier la cohérence des valeurs affichées.

Présentation des composants

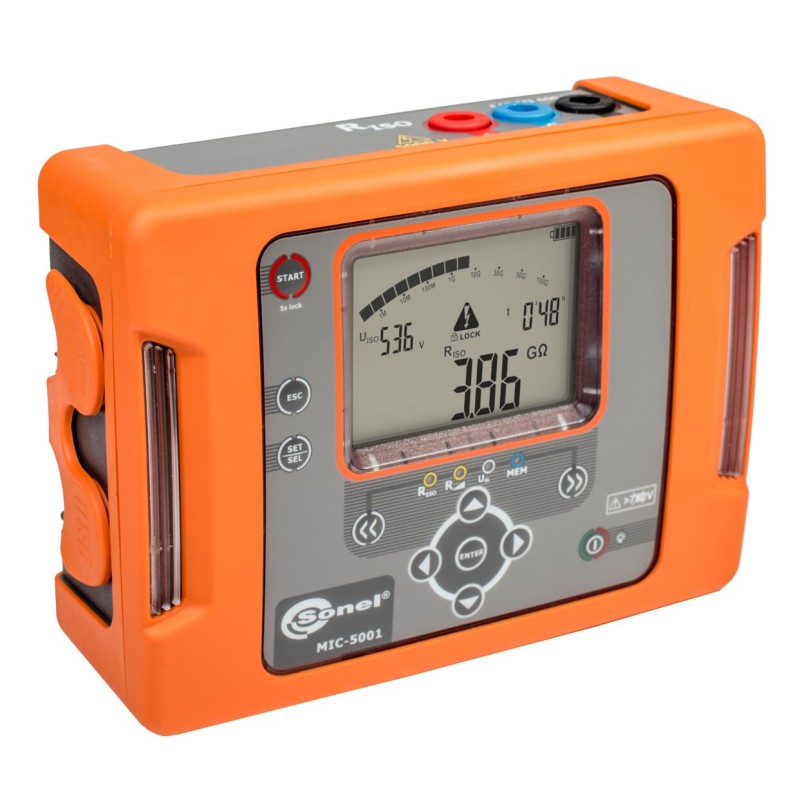

La face avant de SONEL MIC-5001 Contrôleur d'isolement est dominée par un large écran LCD, qui affiche la valeur de résistance d’isolement ou de courant de fuite, la tension de test sélectionnée, les temporisations T1, T2, T3, ainsi que divers symboles d’état (niveau de batterie, mémorisation, présence de tension, fonctions DAR/PI, mode RampTest). Sous l’écran se trouve un clavier à touches souples regroupant notamment la touche START pour lancer ou arrêter les mesures, des touches de navigation pour parcourir les menus, des boutons de sélection de la tension d’essai et des options de configuration (mode de mesure, temps de test, enregistrement des résultats). Sur le dessus de l’appareil, trois bornes de connexion colorées (rouge, noire et bleue) reçoivent les cordons de test : la borne principale haute tension, la borne de retour et la borne supplémentaire pour les mesures à trois fils permettant de compenser les courants de fuite parasite. Sur l’un des côtés, un connecteur USB permet de relier l’appareil à un PC pour le transfert des données archivées, ainsi qu’un connecteur d’alimentation ou de charge selon la version.

Utilisation de base

Pour réaliser une mesure d’isolement simple, commencer par s’assurer que l’installation ou l’équipement à tester est hors tension, verrouillé et consigné, puis vérifier l’absence de tension résiduelle à l’aide de la fonction voltmètre intégrée (plage 0…750 V). Connecter ensuite les cordons de mesure : la borne rouge sur le conducteur à tester, la borne noire sur la masse, le blindage ou le second conducteur, et, si nécessaire, la borne bleue pour une configuration à trois fils permettant de réduire l’influence des fuites de surface. Sur le clavier, sélectionner la tension d’essai adaptée à l’équipement (par exemple 500 V pour les circuits basse tension, 1000 V ou plus pour certains câbles ou moteurs selon les recommandations du fabricant et les normes en vigueur). Paramétrer le temps de mesure, ou activer les fonctions T1, T2, T3 pour calculer automatiquement DAR et PI. Appuyer sur START : l’appareil applique alors la tension d’essai, mesure en continu la résistance d’isolement ou le courant de fuite et émet des signaux sonores à intervalles de cinq secondes pour suivre l’évolution de la mesure. À la fin du test, la fonction de décharge automatique évacue la capacité de l’objet mesuré, ce qui permet de débrancher les cordons en toute sécurité. La valeur peut être mémorisée dans l’une des 990 cellules de mémoire, puis exportée ultérieurement via USB vers un logiciel de traitement ou de rapport.

Entretien et sécurité

Pour garantir la pérennité de SONEL MIC-5001 Contrôleur d'isolement et la sécurité de l’utilisateur, un ensemble de bonnes pratiques doit être respecté. Toujours inspecter visuellement les cordons et pointes de touche avant une série de mesures, en remplaçant immédiatement tout accessoire présentant une gaine fendue, un embout desserré ou oxydé. Ne jamais dépasser les limites de tension spécifiées par le constructeur, ni connecter l’appareil à un circuit dont la tension dépasse 750 V en mode voltmètre. Utiliser exclusivement les accumulateurs et chargeurs recommandés, et éviter les recharges dans des environnements extrêmement chauds ou très humides. Après utilisation, nettoyer le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs, afin de préserver le surmoulage antichoc et les sérigraphies. Stocker l’appareil dans sa mallette de transport ou dans un endroit sec, à l’abri de la poussière et des chocs. Respecter en toutes circonstances les consignes de sécurité électrique applicables, notamment le port d’équipements de protection individuelle, et s’assurer que l’utilisateur est formé aux mesures d’isolement, aux fonctions DAR/PI et au mode RampTest afin de interpréter correctement les résultats et d’éviter toute exposition inutile à des tensions d’essai élevées.

Découvrez les autres produits de la catégorie : Contrôle isolement

Pour compléter l’équipement de test et disposer d’une panoplie adaptée à chaque contexte d’intervention, il est possible d’associer SONEL MIC-5001 Contrôleur d'isolement à d’autres instruments spécialisés de la gamme Contrôle isolement : modèles compacts, appareils multifonctions pour l’installation, testeurs dédiés aux très hautes tensions ou aux réseaux spécifiques. Une sélection complète d’appareils, d’accessoires et de solutions de mesure complémentaires est accessible dans la catégorie Contrôle isolement, afin de bâtir une stratégie de maintenance préventive cohérente, fiable et conforme aux normes en vigueur.
