SONEL MMR-6500 Micro-ohmmètre

Conçu pour les environnements industriels les plus exigeants, le SONEL MMR-6500 Micro-ohmmètre est un appareil de mesure de très basse résistance à courant élevé jusqu’à 100 A, offrant une résolution de 0,1 µΩ et une précision de ±(0,25 % de la valeur mesurée + 2 chiffres) pour le contrôle rigoureux des contacts de disjoncteurs, barres omnibus, jonctions de câbles et liaisons de mise à la terre.

Le SONEL MMR-6500 Micro-ohmmètre est intégré dans un boîtier robuste à fermeture étanche, conforme à l’indice de protection IP67, résistant à la poussière, à l’humidité et aux chocs mécaniques rencontrés sur chantier. Son enveloppe en matériau synthétique haute résistance protège efficacement l’électronique interne et le système de génération de courant fort, tandis qu’un écran tactile couleur de 5 pouces (800 x 480 px) bénéficie d’une façade protégée, adaptée aux interventions en extérieur comme en poste électrique. Conçu pour durer, l’instrument est pensé pour un usage intensif en maintenance industrielle, avec des connecteurs solides, une ergonomie étudiée pour limiter l’usure prématurée et une conception respectant les normes de sécurité et de compatibilité électromagnétique en vigueur dans le domaine des tests électriques professionnels.

En poste haute tension, en atelier de maintenance ou sur site de production, le SONEL MMR-6500 Micro-ohmmètre devient un allié central pour vérifier la qualité de contact des disjoncteurs, sectionneurs, transformateurs, rails de distribution ou liaisons de masse, afin de réduire les échauffements, les pertes d’énergie et les risques d’incident. Sa large plage de mesure, de quelques micro-ohms à près de 2 kΩ, permet de contrôler aussi bien des connexions de puissance que des enroulements ou des résistances de shunt, tout en garantissant une traçabilité claire grâce à un affichage lisible sur écran tactile et à une interface intuitive. En offrant un diagnostic rapide et fiable, l’appareil contribue à la sérénité des équipes de maintenance, à la continuité de service des installations et à la création d’un environnement de travail plus sûr et plus maîtrisé.

Spécifications Techniques

Guide d'utilisation : SONEL MMR-6500 Micro-ohmmètre

Installation et mise en service

Avant toute chose, installer le SONEL MMR-6500 Micro-ohmmètre dans un environnement sec, stable et bien ventilé, à l’abri des sources de chaleur excessives et des projections d’eau directes, même si son boîtier IP67 offre une excellente protection. Vérifier que la tension d’alimentation secteur disponible correspond aux indications figurant sur l’appareil, puis connecter le cordon d’alimentation au socle prévu à cet effet. S’assurer que l’interrupteur principal est en position arrêt avant de brancher l’appareil. Une fois raccordé au secteur, mettre l’appareil sous tension et laisser l’électronique se stabiliser pendant quelques instants : l’écran tactile couleur s’initialise, les fonctions internes se chargent et l’interface principale de mesure apparaît. Avant la première série de tests sur site, il est recommandé de parcourir les menus de configuration de base, notamment la langue, les unités d’affichage et les options de sécurité ou de limitation de courant, afin d’adapter l’appareil aux pratiques de l’équipe de maintenance.

Présentation des composants

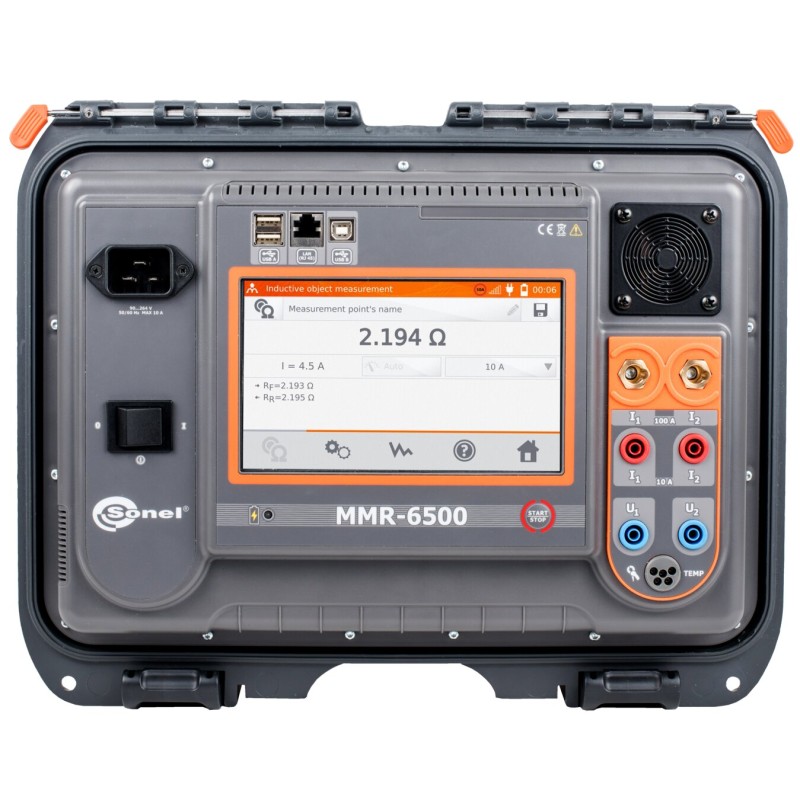

Le SONEL MMR-6500 Micro-ohmmètre se présente sous forme d’une valise de mesure compacte. Sur la face supérieure, l’élément central est l’écran tactile couleur de 5 pouces, qui affiche les valeurs de résistance, les paramètres de courant de test, les messages d’état et les menus contextuels. À proximité de l’écran se trouvent des boutons physiques permettant d’accéder rapidement à certaines fonctions clés, de valider des choix ou de revenir en arrière dans les menus, ce qui facilite la manipulation même avec des gants. Sur le côté dédié aux connexions se trouvent les bornes de sortie de courant et les bornes de mesure de potentiel, généralement différenciées par un code couleur pour repérer immédiatement le branchement correct des cordons Kelvin. Le panneau latéral ou arrière reçoit le connecteur d’alimentation secteur ainsi que, le cas échéant, des interfaces de communication ou de service. L’ensemble est protégé par un boîtier renforcé avec poignée de transport, qui autorise un déplacement aisé entre différents postes de travail.

Utilisation de base

Pour effectuer une mesure de résistance avec le SONEL MMR-6500 Micro-ohmmètre, commencer par vérifier que l’installation à tester est hors tension, isolée et autorisée pour intervention, conformément aux règles de consignation en vigueur. Sélectionner sur l’écran tactile le mode de mesure approprié, par exemple la mesure de résistance de contact ou de liaison de masse. Connecter ensuite les cordons de courant et de potentiel aux bornes prévues sur l’appareil, puis aux points de test de l’objet mesuré, en respectant rigoureusement le principe à quatre fils : deux conducteurs pour l’injection du courant, deux conducteurs distincts pour la mesure de la chute de tension. Cette méthode limite l’influence de la résistance des câbles et augmente la précision, notamment dans la gamme des micro-ohms.

Une fois les connexions réalisées et sécurisées, choisir l’intensité de courant désirée dans le menu (jusqu’à 100 A en fonction de l’application et des capacités des points de mesure) et lancer la séquence de test. L’appareil génère le courant, mesure la chute de tension et calcule automatiquement la résistance, qui apparaît en temps réel à l’écran avec une résolution pouvant atteindre 0,1 µΩ. Selon les fonctions disponibles, il est possible de répéter la mesure, d’effectuer une moyenne ou de comparer les résultats à des valeurs de référence issues des spécifications fabricant ou des campagnes précédentes. Une fois la mesure terminée, arrêter le courant de test via l’interface, débrancher soigneusement les cordons, puis consigner les résultats dans un rapport ou un registre de maintenance.

Entretien et sécurité

Pour garantir la longévité du SONEL MMR-6500 Micro-ohmmètre et la fiabilité de ses mesures, un entretien régulier et une utilisation en toute sécurité sont essentiels. Après chaque campagne de tests, inspecter visuellement les cordons de mesure, les pinces et les connecteurs pour repérer tout signe d’usure, d’oxydation ou de détérioration mécanique, et remplacer sans délai les éléments endommagés. Nettoyer le boîtier et l’écran avec un chiffon doux légèrement humidifié, sans solvants agressifs ni produits abrasifs, afin de préserver l’intégrité des joints et des surfaces. Lors du transport, toujours refermer et verrouiller la valise, de manière à protéger l’appareil contre les chocs, la poussière et l’humidité.

Sur le plan sécurité, respecter strictement les procédures de consignation électrique avant tout branchement : absence de tension, mise à la terre et condamnation des sources d’énergie selon les règles locales. Ne jamais utiliser le micro-ohmmètre dans des atmosphères explosibles ou dans des environnements dépassant les limites de température et d’humidité recommandées par le fabricant. Ne pas tenter d’ouvrir ou de réparer l’appareil soi-même : en cas de dysfonctionnement, faire appel à un service technique agréé. En appliquant ces bonnes pratiques, l’utilisateur bénéficie d’un instrument fiable, durable et sûr, capable d’assurer des mesures de très basse résistance répétables pour de nombreuses années.
