SONEL MMR-630 Micro-ohmmètre (50-60 Hz)

Conçu pour les mesures de résistance ultra-précises sur transformateurs, moteurs, barres de liaison et contacts de puissance, le SONEL MMR-630 Micro-ohmmètre (50-60 Hz) associe une résolution extrême de 0,1 µΩ, un courant d’essai jusqu’à 10 A et des fonctions avancées de test sur objets résistifs et inductifs, ce qui en fait un instrument de référence pour les mesures de basse résistance dans la maintenance industrielle et énergétique.

Le boîtier robuste du SONEL MMR-630 Micro-ohmmètre (50-60 Hz) est réalisé dans un plastique technique antichoc à haute résistance, pensé pour un usage intensif sur chantier comme en atelier, avec une coque renforcée et des protections sur les arêtes afin d’absorber efficacement les impacts et vibrations. La finition de surface résiste aux rayures et à l’abrasion, tout en restant facile à nettoyer après une intervention en environnement poussiéreux ou gras. L’appareil intègre des composants électroniques de classe industrielle, soumis à des procédures de test rigoureuses, et respecte les principales normes de sécurité électrique, garantissant une grande fiabilité dans le temps. La conception privilégie aussi la réparabilité et la durée de vie, limitant le remplacement fréquent d’équipements et contribuant ainsi à une approche plus responsable des ressources.

Le SONEL MMR-630 Micro-ohmmètre (50-60 Hz) s’impose comme un allié de confiance pour les électriciens, techniciens de maintenance, experts en essais de transformateurs et responsables de réseaux qui doivent vérifier la qualité des connexions, détecter les échauffements potentiels et valider les opérations de réparation. Utilisé pour mesurer la résistance d’enroulements de moteurs, de transformateurs, de disjoncteurs ou de jeux de barres, il permet de sécuriser les installations, de réduire le risque de panne imprévue et d’optimiser les arrêts de production. Son interface claire, son grand écran et ses fonctions dédiées aux charges inductives simplifient les campagnes de mesure tout en apportant un sentiment de maîtrise et de sérénité au quotidien, tant en laboratoire qu’en intervention sur site.

Spécifications Techniques

Guide d'utilisation : SONEL MMR-630 Micro-ohmmètre (50-60 Hz)

Installation et mise en service

Avant la première utilisation du SONEL MMR-630 Micro-ohmmètre (50-60 Hz), il est recommandé de déballer soigneusement l’appareil et de vérifier l’intégrité du boîtier, des connecteurs et des câbles de mesure Kelvin. L’appareil doit être installé dans un environnement sec, ventilé, à l’abri des projections d’eau et des atmosphères explosives. Poser le micro-ohmmètre sur une surface stable, à distance de toute source importante de chaleur ou de champs magnétiques intenses susceptibles de perturber les mesures. Raccorder ensuite l’alimentation secteur 50/60 Hz si l’appareil est alimenté par le réseau, ou vérifier l’état de la batterie/accumulateur si une alimentation interne est prévue. Avant toute mesure, consulter la plaque signalétique et la notice Sonel pour valider la tension d’alimentation compatible avec l’installation locale. Mettre sous tension l’instrument, laisser chauffer quelques minutes afin que l’électronique interne atteigne sa stabilité thermique, puis effectuer, si nécessaire, un auto-test ou une calibration interne proposée par le menu de démarrage. Cette étape garantit une précision optimale, notamment pour les mesures de très basse résistance.

Présentation des composants

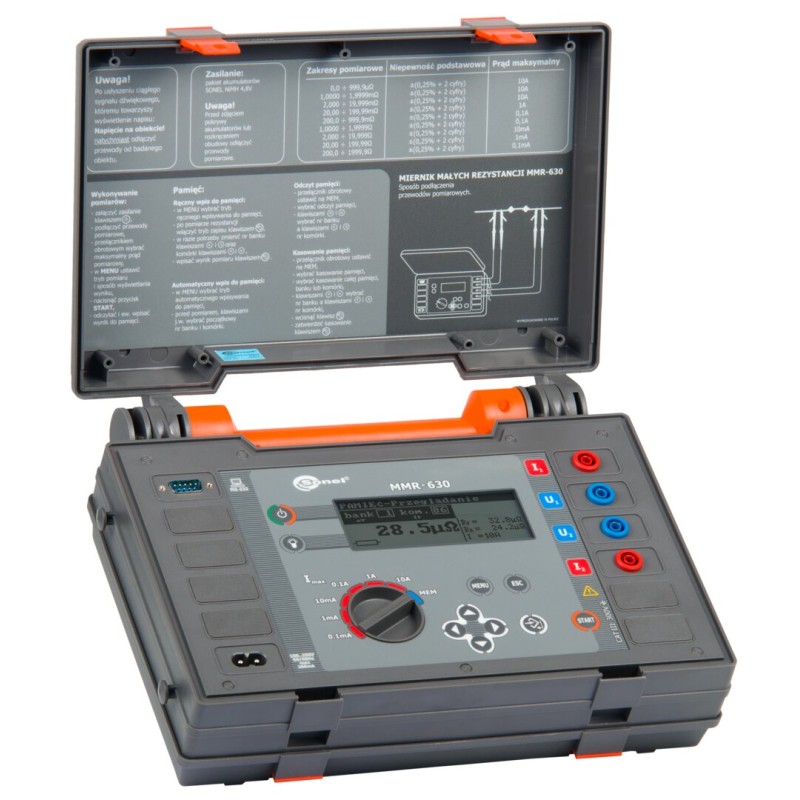

Le panneau avant du SONEL MMR-630 Micro-ohmmètre (50-60 Hz) est structuré pour offrir une lecture claire et une manipulation intuitive. En partie haute se trouve un vaste écran LCD rétroéclairé indiquant simultanément la valeur de résistance, la sous-plage de mesure, les unités, l’état de la batterie ou de l’alimentation ainsi que d’éventuels messages de diagnostic ou d’erreur. Sous l’écran, plusieurs touches de fonction colorées permettent d’accéder rapidement aux menus, de sélectionner les modes de mesure (objets résistifs ou inductifs), d’activer la mémorisation des résultats ou de lancer une séquence de test automatique. Un sélecteur rotatif, selon la configuration, ou des touches dédiées, servent à choisir la sous-plage de résistance ou le courant d’essai adapté à l’application. Les bornes de mesure, généralement disposées en façade ou en partie supérieure, sont prévues pour un raccordement en 4 fils (méthode Kelvin) : deux bornes pour l’injection du courant d’essai et deux bornes pour la mesure de la chute de tension. Cette configuration est essentielle pour éliminer l’influence des résistances de câbles. Un port de communication, situé sur le côté ou à l’arrière, offre la possibilité de connecter le micro-ohmmètre à un PC ou à un système de supervision afin de transférer et analyser les données. Enfin, le boîtier peut intégrer une poignée ou une mallette repliable, facilitant le transport et protégeant à la fois l’écran et les commandes lors des déplacements.

Utilisation de base

Pour réaliser une mesure standard avec le SONEL MMR-630 Micro-ohmmètre (50-60 Hz), commencer par s’assurer que l’appareil et l’objet à mesurer sont hors tension et correctement mis hors service, en particulier lorsqu’il s’agit d’équipements raccordés à un réseau électrique (moteurs, transformateurs, jeux de barres). Sélectionner sur le panneau de commande le mode de mesure approprié : mode résistif pour les connexions, les liaisons de terre ou les contacts, ou mode inductif pour les enroulements de moteurs et de transformateurs. Choisir ensuite la plage de résistance ou laisser l’appareil en mode de sélection automatique si cette fonction est disponible. Raccorder les câbles de mesure Kelvin en respectant la disposition des bornes : les fils de courant (C1, C2) doivent être connectés aux extrémités de l’élément à tester, tandis que les fils de potentiel (P1, P2) se connectent au plus près de la zone de mesure, de manière à minimiser l’influence des parties résistives indésirables. Veiller à la qualité du contact, en nettoyant si nécessaire les surfaces oxydées. Une fois le montage en place, lancer la mesure via la touche de démarrage ou le bouton dédié ; l’appareil injecte alors le courant d’essai, mesure la chute de tension et calcule automatiquement la résistance. Pour les charges inductives, le micro-ohmmètre gère la montée et la descente du courant afin d’éviter les surtensions et de protéger l’isolement. Le résultat apparaît sur l’écran ; il peut être enregistré dans la mémoire interne, imprimé ou transféré vers un ordinateur suivant les options disponibles. Pour les séries de mesures répétitives, les fonctions de mémorisation et de numérotation aident à documenter précisément chaque point de test.

Entretien et sécurité

Une utilisation sûre et durable du SONEL MMR-630 Micro-ohmmètre (50-60 Hz) repose sur le respect des consignes d’entretien et de sécurité préconisées par Sonel. Avant chaque intervention, s’assurer que l’appareil ne présente aucune détérioration visible, que les câbles de mesure ne sont ni écrasés ni dénudés, et que les connecteurs sont propres et solidement fixés. Ne jamais utiliser le micro-ohmmètre dans des environnements explosifs, très humides ou sous la pluie, sauf si le fabricant indique explicitement une protection adaptée. L’utilisateur doit toujours vérifier que l’équipement testé est correctement isolé du réseau et qu’aucune tension résiduelle n’est présente, en particulier sur les gros transformateurs et moteurs pouvant garder une certaine énergie. Après utilisation, éteindre l’appareil, débrancher les câbles et les enrouler sans forcer afin d’éviter tout endommagement. Nettoyer le boîtier avec un chiffon doux légèrement humide, sans solvants agressifs ni jets d’eau. Stocker le micro-ohmmètre dans un endroit sec, à température modérée, de préférence dans sa mallette de transport ou un coffret de protection. Il est recommandé de faire vérifier périodiquement l’étalonnage auprès d’un laboratoire ou d’un centre agréé, afin de garantir que la précision reste conforme aux spécifications. Enfin, l’utilisateur doit se reporter à la notice pour connaître les limites exactes de tension, de catégorie de mesure et d’environnement, et ainsi travailler dans un cadre pleinement sécurisé.
