SONEL MMR-640 Micro-ohmmètre

Conçu pour les environnements industriels les plus exigeants, le SONEL MMR-640 Micro-ohmmètre est un appareil de mesure de très faible résistance qui associe un courant d’essai jusqu’à 10 A, une précision de laboratoire et une interface tactile couleur intuitive, idéal pour le contrôle des disjoncteurs, jeux de barres, connexions de mise à la terre et liaisons soudées ou vissées.

Son boîtier robuste à indice de protection IP67, réalisé dans un plastique technique haute résistance avec renforts structurels et fermetures étanches, protège efficacement l’électronique interne contre la poussière, l’humidité et les chocs, ce qui garantit une excellente durabilité même sur les chantiers difficiles et dans les locaux industriels. Les surfaces sont pensées pour résister aux rayures, aux projections d’huiles et aux variations de température, tandis que la conception répond aux normes de sécurité et de compatibilité électromagnétique en vigueur, limitant l’empreinte écologique par une meilleure longévité du matériel et une réduction des remplacements prématurés.

Adapté aux centrales électriques, aux réseaux ferroviaires, aux ateliers de maintenance et aux installateurs haute puissance, le SONEL MMR-640 Micro-ohmmètre trouve sa place partout où la fiabilité des connexions doit être prouvée : vérification des disjoncteurs de puissance, mesure des résistances de contacts, contrôle des rails, des conducteurs de terre, des barres de cuivre, des transformateurs ou des liaisons de soudure. Son fonctionnement automatique avec sélection de plage, son grand écran couleur 800 x 480 pixels et sa mémorisation des résultats apportent un confort d’utilisation appréciable, réduisent le temps d’intervention et permettent de documenter facilement les rapports d’essais pour les audits et la maintenance préventive.

Spécifications Techniques

Guide d'utilisation : SONEL MMR-640 Micro-ohmmètre

Installation et mise en service

Avant toute utilisation, commencer par vérifier l’intégrité du SONEL MMR-640 Micro-ohmmètre et de ses cordons de mesure : aucune fissure sur le boîtier, aucun isolant endommagé, aucune borne desserrée. Installer l’appareil sur une surface stable, à l’abri des projections directes d’eau et des sources de chaleur excessives, en conservant un espace suffisant autour pour ventiler correctement. S’assurer que la tension présente sur l’objet à mesurer respecte la catégorie de sécurité CAT III 600 V indiquée sur l’appareil et que le circuit est hors tension lorsque la procédure l’exige. Mettre ensuite l’appareil sous tension à l’aide du bouton dédié, laisser l’autotest de démarrage se dérouler, puis sélectionner, via l’écran tactile, le mode de mesure de faible résistance adapté à l’application. Avant la première série de tests, il est conseillé d’effectuer un court-circuit des pinces de mesure pour vérifier la compensation de résistance des cordons, conformément aux recommandations de Sonel dans la notice officielle.

Présentation des composants

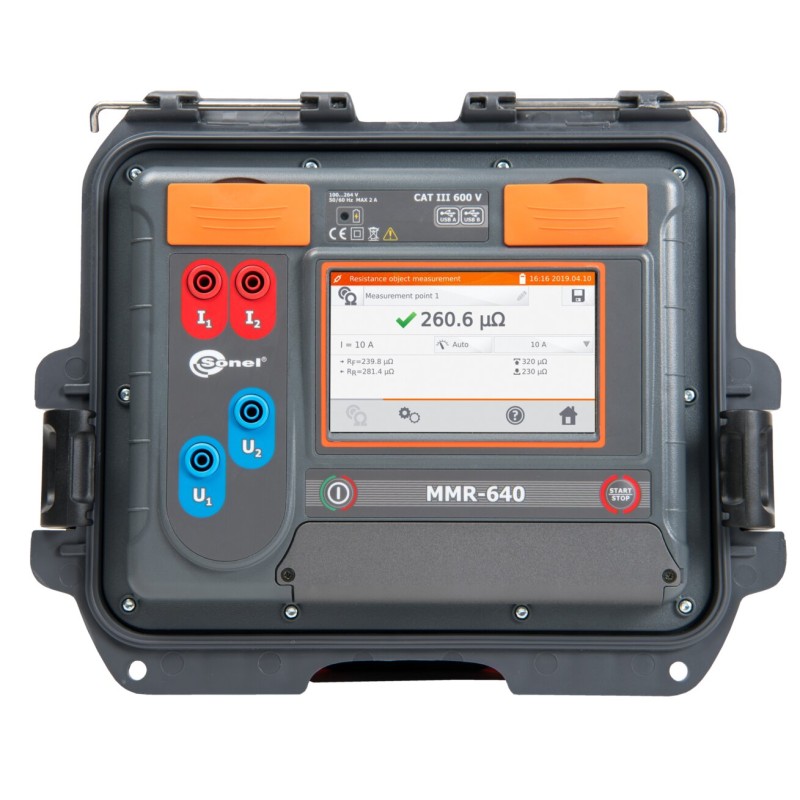

En façade, le SONEL MMR-640 Micro-ohmmètre présente un large écran tactile couleur de 800 x 480 pixels entouré d’un cadre orange très visible, fournissant en temps réel la valeur de résistance en micro-ohms, milli-ohms ou ohms ainsi que les informations de plage, de courant d’essai et d’état de la mesure. Sous ou autour de l’écran, plusieurs touches de fonction orange contrôlent les principales opérations comme l’alimentation, la validation d’un réglage ou l’accès rapide à certains menus. Sur la face avant supérieure, quatre bornes clairement identifiées I1, I2, U1, U2, codées en rouge et bleu, assurent la connexion à quatre fils, indispensable pour obtenir une mesure précise en éliminant la résistance des câbles. Le boîtier, en plastique technique gris foncé, intègre des poignées latérales pour faciliter le transport et la manipulation sur site. Selon la version, des connectiques supplémentaires ou ports de communication peuvent être disponibles pour le transfert de données et la mise à jour logicielle.

Utilisation de base

Pour une mesure de résistance typique, commencer par s’assurer que l’objet à contrôler est correctement isolé du réseau ou que les conditions de mesure correspondent aux prescriptions de sécurité. Brancher ensuite les cordons de mesure sur les bornes I1 et I2 pour le courant, et U1 et U2 pour la tension, en respectant les codes couleur rouge et bleu. Fixer les pinces aux extrémités de l’élément à tester (par exemple un disjoncteur, une barre de cuivre ou un conducteur de mise à la terre), en veillant à obtenir un contact métallique franc, sans couche de peinture ou d’oxydation importante. Sur l’interface du SONEL MMR-640 Micro-ohmmètre, choisir le mode de mesure automatique : l’appareil sélectionne alors seul la plage de mesure adéquate et applique le courant d’essai requis, pouvant atteindre 10 A. Lancer la mesure, attendre la stabilisation de la valeur affichée, puis lire et, si nécessaire, enregistrer le résultat dans la mémoire interne ou sur le support prévu. Répéter l’opération sur les différents points de mesure pour constituer un profil complet des résistances de contact ou de liaison, en comparant les valeurs obtenues aux spécifications constructeur ou aux valeurs de référence de l’installation.

Entretien et sécurité

Pour garantir la longévité du SONEL MMR-640 Micro-ohmmètre, garder l’appareil propre et sec, même si son boîtier IP67 lui permet de résister à la poussière et aux éclaboussures d’eau. Après chaque utilisation, débrancher soigneusement les cordons, en évitant de tirer sur les câbles, puis ranger le matériel dans un coffret ou sac de transport adapté, à l’abri des chocs. Nettoyer le boîtier et l’écran à l’aide d’un chiffon doux légèrement humide, sans solvants agressifs ni abrasifs. Vérifier régulièrement l’état des câbles, des pinces et des bornes, et remplacer immédiatement tout accessoire endommagé. Sur le plan sécurité, toujours respecter la catégorie de mesure CAT III 600 V, ne jamais travailler sur des circuits sous tension dépassant les limites indiquées par Sonel et porter les équipements de protection individuelle recommandés (gants isolants, lunettes, etc.). Toute opération interne de maintenance ou de calibration doit être confiée à un service agréé, afin de préserver la précision ±0,25 % et la conformité de l’appareil aux normes en vigueur.
