SONEL MMR-650 Micro-ohmmètre (50-60 Hz)

Conçu pour les environnements industriels exigeants, le SONEL MMR-650 Micro-ohmmètre (50-60 Hz) est un appareil de mesure de faible résistance haute précision, capable de délivrer jusqu’à 10 A de courant de test tout en offrant une résolution de 0,1 µΩ, idéal pour le contrôle des enroulements de moteurs, transformateurs, jeux de barres et connexions de puissance.

Le boîtier robuste du SONEL MMR-650 Micro-ohmmètre (50-60 Hz) est réalisé en matériau plastique haute résistance, conçu pour absorber les chocs et résister aux conditions difficiles sur site, avec des renforts mécaniques et une finition protectrice contre les rayures et les salissures, tandis que l’écran tactile couleur est protégé par une vitre résistante et une façade étanche adaptée aux interventions de terrain prolongées. Les composants internes sont sélectionnés pour leur stabilité à long terme, limitant la dérive des mesures, et l’appareil est conçu dans le respect des normes de sécurité CAT III 600 V, gage de fiabilité et de longévité dans les installations basse et moyenne tension.

Sur un chantier industriel, dans un atelier de maintenance ou en laboratoire, le SONEL MMR-650 Micro-ohmmètre (50-60 Hz) s’utilise pour vérifier l’état des enroulements, des contacts de disjoncteurs, des sectionneurs, des câbles de forte section ou des liaisons équipotentielles, afin de détecter l’échauffement prématuré, les mauvais serrages ou les défauts d’isolement avant qu’ils ne deviennent critiques. Sa fonction de mesure rapide pour les charges résistives permet de gagner un temps précieux lors des séries de tests, alors que le mode étendu pour objets inductifs sécurise les mesures sur moteurs et transformateurs en laissant le temps aux phénomènes transitoires de se stabiliser. La grande mémoire interne, associée aux connexions USB, Wi-Fi et LAN (en option), simplifie la traçabilité des contrôles, facilite les rapports de maintenance et contribue à une organisation sereine et structurée du service électrique.

Spécifications Techniques

Guide d'utilisation : SONEL MMR-650 Micro-ohmmètre (50-60 Hz)

Installation et mise en service

Avant toute utilisation, placer le SONEL MMR-650 Micro-ohmmètre (50-60 Hz) sur une surface stable, à l’abri de l’humidité directe, des projections d’eau et des sources de chaleur importantes. Vérifier que la tension d’alimentation secteur disponible correspond aux indications figurant sur la plaque signalétique de l’appareil, puis connecter le cordon secteur à une prise protégée par un dispositif différentiel et un disjoncteur approprié. S’assurer que l’interrupteur ou le bouton principal de mise en marche est en position arrêt avant de brancher l’alimentation, puis mettre l’appareil sous tension pour laisser le système effectuer son auto-test interne. Choisir la langue, ajuster les paramètres de base (date, heure, format d’enregistrement) via l’écran tactile afin de préparer l’appareil aux futures campagnes de mesure et, si nécessaire, établir la liaison avec un PC ou un réseau via USB, Wi-Fi ou LAN (en option) pour la gestion des données.

Présentation des composants

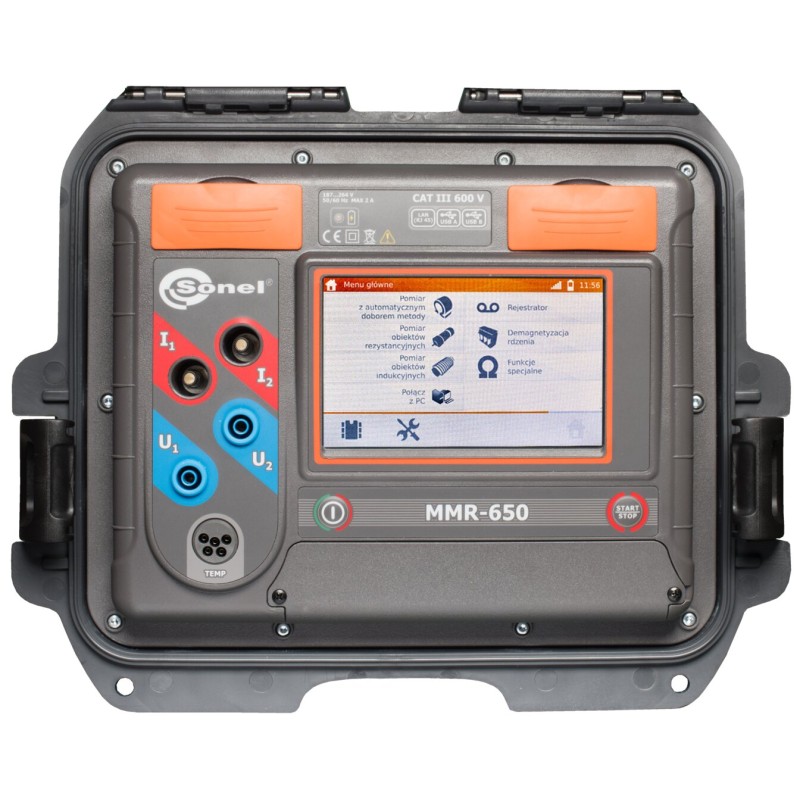

En façade, le SONEL MMR-650 Micro-ohmmètre (50-60 Hz) présente un large écran tactile couleur qui affiche les menus, les valeurs mesurées, les configurations de test et les messages de statut. Sous ou à proximité de l’écran se trouvent les touches de commande contextuelles, complétées par un grand bouton rouge central destiné au lancement ou à l’arrêt d’une mesure selon le mode sélectionné. La partie inférieure de la face avant regroupe quatre bornes clairement identifiées : U1 et U2 pour la mesure de tension (bornes de potentiel), repérées en bleu, et I1, I2 pour l’injection de courant, repérées en noir, permettant une connexion en 4 fils pour éliminer l’influence des résistances de câbles. Le boîtier intègre également des connecteurs latéraux ou arrière pour l’alimentation secteur, le port USB, ainsi que les interfaces réseau disponibles. Des poignées ou zones de préhension moulées dans le châssis facilitent le transport et la manipulation sur site.

Utilisation de base

Pour réaliser une mesure de faible résistance, commencer par s’assurer que l’installation à tester est hors tension, correctement consignées et mise hors service conformément aux procédures de sécurité en vigueur. Connecter les câbles de mesure adaptés : les deux conducteurs de courant sur les bornes I1 et I2, les deux conducteurs de potentiel sur U1 et U2, en veillant à obtenir un bon contact mécanique au plus près de la zone à mesurer afin de réduire au minimum toute résistance parasite. Sur l’écran du SONEL MMR-650 Micro-ohmmètre (50-60 Hz), sélectionner le mode de fonctionnement approprié : mesure rapide pour les éléments purement résistifs (barres, connexions, câbles courts), ou mesure étendue pour les charges inductives telles que moteurs et transformateurs, afin de laisser aux phénomènes magnétiques le temps de se stabiliser. Paramétrer si nécessaire le courant de test, le nombre de répétitions et le type d’enregistrement, puis lancer la mesure via le bouton rouge ou la commande tactile correspondante. Lire la valeur de résistance affichée, contrôler sa cohérence avec les données constructeur ou les précédentes campagnes, puis sauvegarder la mesure dans la mémoire interne ou l’exporter vers un logiciel de rapport pour documentation et analyse ultérieure.

Entretien et sécurité

Pour garantir des performances durables du SONEL MMR-650 Micro-ohmmètre (50-60 Hz), nettoyer régulièrement le boîtier et l’écran avec un chiffon doux légèrement humide, sans solvants agressifs ni produits abrasifs, et protéger l’appareil contre les chutes, chocs violents et atmosphères excessivement poussiéreuses ou corrosives. Inspecter périodiquement l’état des cordons de mesure, des fiches et des pointes de contact : toute usure, coupure ou oxydation doit conduire à un remplacement immédiat afin d’éviter les erreurs de mesure et les risques électriques. Respecter scrupuleusement la catégorie de mesure CAT III 600 V et ne jamais connecter l’appareil à un circuit sous tension qui dépasserait ces limites ou qui ne serait pas préalablement sécurisé. Toujours débrancher les câbles de la charge testée avant de modifier une configuration de mesure et suivre les procédures de consignation locales. Une vérification régulière en métrologie ou un étalonnage périodique permet de conserver une traçabilité conforme aux exigences qualité et aux normes en vigueur.
