SONEL MMR-6700 Micro-ohmmètre

Conçu pour les environnements industriels les plus exigeants, le SONEL MMR-6700 Micro-ohmmètre associe une mesure de résistance ultra‑basse jusqu’à 200 A, une précision exceptionnelle et une interface tactile moderne pour contrôler en profondeur l’état des disjoncteurs haute tension, transformateurs et connexions de puissance.

Son boîtier robuste à indice de protection IP67 repose sur des matériaux plastiques techniques renforcés, résistants aux chocs, à la poussière et à l’humidité, pensés pour supporter les chantiers extérieurs, les postes électriques et les ateliers de maintenance lourde ; la conception étanche, les joints périphériques, les connecteurs protégés et la finition antichoc prolongent durablement la durée de vie de l’instrument tout en limitant les besoins de maintenance et en répondant aux exigences de fiabilité et de sécurité de l’industrie énergétique.

Sur le terrain, le SONEL MMR-6700 Micro-ohmmètre devient un allié précieux pour les équipes de maintenance, les bureaux d’études et les prestataires de test qui doivent vérifier la résistance de contacts de disjoncteurs, de barres omnibus, de jeux de barres, d’enroulements de transformateurs de puissance ou de connexions de forte section ; la haute intensité de mesure réduit l’influence des résistances de contact parasites, la compensation automatique en température fiabilise les comparaisons dans le temps, et l’interface graphique sur écran tactile 5 pouces rend les campagnes de mesure plus fluides, plus rapides et moins sources d’erreurs, ce qui sécurise les installations, diminue les arrêts imprévus et favorise un travail plus serein même dans les conditions les plus contraignantes.

Spécifications Techniques

Guide d'utilisation : SONEL MMR-6700 Micro-ohmmètre

Installation et mise en service

Avant toute utilisation du SONEL MMR-6700 Micro-ohmmètre, installer l’appareil sur une surface stable, à l’abri des projections directes d’eau et de toute source de chaleur excessive, même si son boîtier IP67 est conçu pour résister aux environnements difficiles. Vérifier que la tension d’alimentation disponible correspond aux indications figurant sur la plaque signalétique et connecter le câble secteur au connecteur prévu, sans forcer. S’assurer que tous les interrupteurs de puissance et circuits à tester sont hors tension, correctement consignés et mis à la terre si nécessaire, conformément aux procédures de sécurité en vigueur sur le site. Raccorder ensuite les câbles de mesure adaptés au courant désiré (par exemple, jeux de câbles pour 200 A sur objets résistifs), en respectant les codes couleur et les bornes repérées sur la façade. Une fois ces précautions prises, mettre l’appareil sous tension, laisser la séquence de démarrage se dérouler et vérifier l’absence de message d’erreur à l’écran avant de lancer les premières mesures.

Présentation des composants

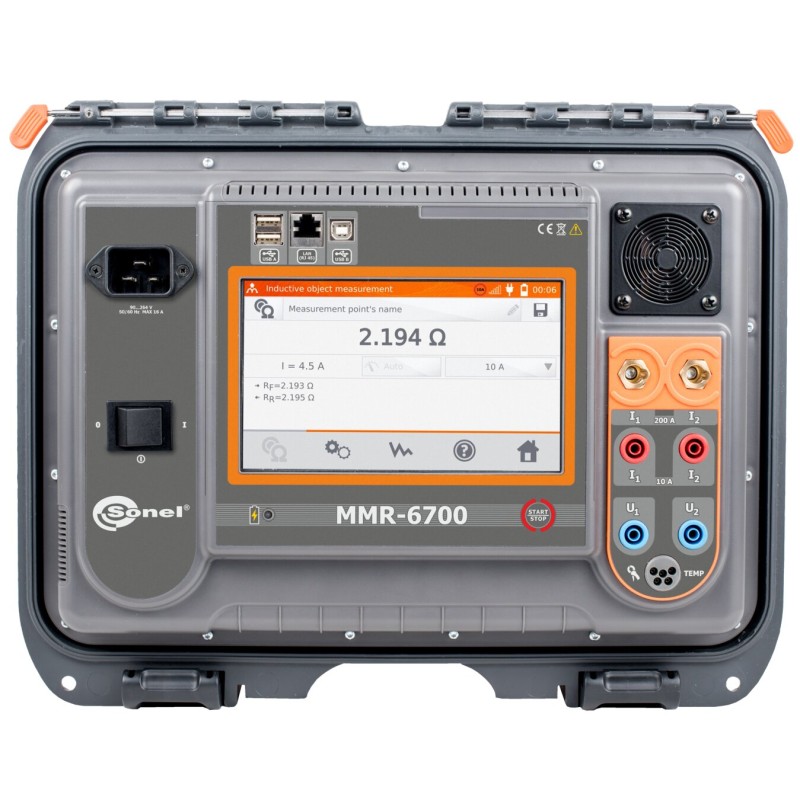

Le panneau avant du SONEL MMR-6700 Micro-ohmmètre regroupe les éléments essentiels pour une utilisation intuitive : un écran tactile couleur 5 pouces au centre, permettant de naviguer dans les menus, configurer les essais et lire les résultats de mesure ; des bornes de sortie courant et de mesure tension clairement identifiées (généralement en rouge, bleu et noir), destinées à la connexion des câbles de test quatre fils ; un bouton d’alimentation et, selon la configuration, des touches ou zones tactiles contextuelles pour valider, revenir en arrière ou accéder rapidement aux fonctions les plus utilisées. Sur le côté se trouvent les connecteurs de communication : port USB pour le transfert de données et les mises à jour, interface LAN pour l’intégration réseau, ainsi qu’un module de communication sans fil lorsque celui-ci est activé. Une entrée spécifique permet de connecter une sonde de température telle que la ST-3, utilisée pour la compensation automatique, tandis que les orifices de ventilation et la conception robuste du coffret garantissent une bonne dissipation thermique et une protection mécanique élevée.

Utilisation de base

Pour réaliser une mesure standard avec le SONEL MMR-6700 Micro-ohmmètre, commencer par sélectionner le mode de test correspondant au type d’objet : résistif (contacts de disjoncteur, connexions serrées, barres) ou inductif (enroulements de transformateur, bobines). Via l’écran tactile, choisir le courant de mesure souhaité, en tenant compte des spécifications de l’équipement testé et des recommandations du fabricant, puis définir les paramètres complémentaires comme la durée de l’injection ou le nombre de répétitions. Connecter les quatre fils de mesure à l’objet testé en veillant à placer les bornes de tension le plus près possible de la zone de contact à caractériser, afin de réduire les résistances parasites. Lancer ensuite la mesure depuis l’interface ; le micro-ohmmètre injecte le courant sélectionné, mesure la chute de tension correspondante et calcule automatiquement la résistance, qui s’affiche à l’écran en µΩ, mΩ ou Ω selon la plage. En activant la compensation de température, l’appareil corrige les valeurs en fonction de la température mesurée ou programmée, ce qui permet de comparer facilement les résultats avec des mesures antérieures ou des valeurs de référence. Les résultats peuvent être sauvegardés dans la mémoire interne, puis exportés via USB, LAN ou communication sans fil pour une exploitation ultérieure dans des rapports ou logiciels de gestion de maintenance.

Entretien et sécurité

Pour garantir des mesures fiables et prolonger la durée de vie du SONEL MMR-6700 Micro-ohmmètre, un entretien régulier et une utilisation prudente sont indispensables. Après chaque intervention, débrancher l’appareil du secteur, déconnecter les câbles de mesure uniquement lorsque les circuits testés sont hors tension et vérifier visuellement l’état des cordons : absence de coupure, d’isolement endommagé ou de connecteurs déformés. Nettoyer le boîtier avec un chiffon doux légèrement humide, sans solvant agressif ni jet d’eau sous pression, afin de préserver les joints IP67 et la surface de l’écran. Stocker l’appareil dans un endroit sec, à température modérée, dans sa mallette ou son conditionnement dédié, loin des atmosphères corrosives. Respecter strictement les limites de courant, de tension et les conditions environnementales indiquées par le fabricant, ne jamais court-circuiter volontairement les bornes de sortie et porter les équipements de protection individuelle requis (gants isolants, lunettes, EPI spécifiques au site). Un contrôle périodique de l’étalonnage, réalisé par un laboratoire agréé ou un centre de service spécialisé, permet de maintenir la traçabilité métrologique et d’assurer que chaque mesure reste conforme aux exigences des normes et aux procédures internes de qualité.
