Kit de traçage de câbles avancé Fluke 2052

Le Kit de traçage de câbles avancé Fluke 2052 est un localisateur de câbles professionnel haute précision, conçu pour retrouver rapidement des conducteurs sous tension ou hors tension, identifier les disjoncteurs et détecter les défauts dans les murs, plafonds et sols, tout en garantissant un niveau de sécurité CAT IV 600 V conforme aux exigences des électriciens et techniciens les plus exigeants.

Conçu par Fluke pour durer sur les chantiers, ce kit repose sur un boîtier robuste en plastique industriel haute résistance, moulé avec des renforts internes et un revêtement antidérapant pour supporter les chutes et les conditions difficiles. Les interfaces sont protégées par des joints et des surfaces légèrement surélevées pour limiter l’usure des boutons, tandis que l’écran du récepteur est encastré pour être moins exposé aux chocs. Les cordons de mesure et accessoires fournis sont isolés selon les normes de sécurité internationales, avec des matériaux résistants aux températures élevées et à l’abrasion, dans une démarche orientée vers la durabilité et la réduction des remplacements fréquents d’outillage.

Sur le terrain, le Kit de traçage de câbles avancé Fluke 2052 permet de suivre un câble dans un bâtiment occupé, de localiser un disjoncteur correspondant à une ligne mystérieuse, de mettre en évidence une rupture de conducteur ou un court-circuit caché derrière une cloison, tout en réduisant le temps d’intervention et le stress lié aux recherches à l’aveugle. Il trouve sa place aussi bien dans la maintenance tertiaire, l’industrie, la rénovation d’installations anciennes que dans les bureaux d’études et les services techniques des collectivités. En facilitant les diagnostics et en limitant les erreurs de repérage, il contribue à des interventions plus propres, plus rapides et plus sereines, y compris en présence d’autres câbles ou de perturbations électriques.

Spécifications Techniques

Guide d'utilisation : Kit de traçage de câbles avancé Fluke 2052

Installation et mise en service

Avant toute intervention, vérifier que l’environnement est sécurisé et que les règles de consignation de l’installation sont respectées lorsque cela est nécessaire. Sortir l’émetteur, le récepteur, la pince i400 AC et les cordons de mesure de leur mallette, puis contrôler l’état général : pas de câble endommagé, pas de boîtier fissuré, pas de borne métallique exposée. Installer ou vérifier les piles dans l’émetteur et le récepteur conformément aux indications du fabricant, en respectant la polarité. Mettre ensuite sous tension les appareils en utilisant les boutons d’alimentation prévus à cet effet et laisser les autodiagnostics rapides se terminer. Choisir le mode de fonctionnement adapté (traçage sous tension, hors tension, identification de disjoncteur, recherche de défaut) à l’aide des boutons de sélection sur l’émetteur et le récepteur avant de commencer toute mesure.

Présentation des composants

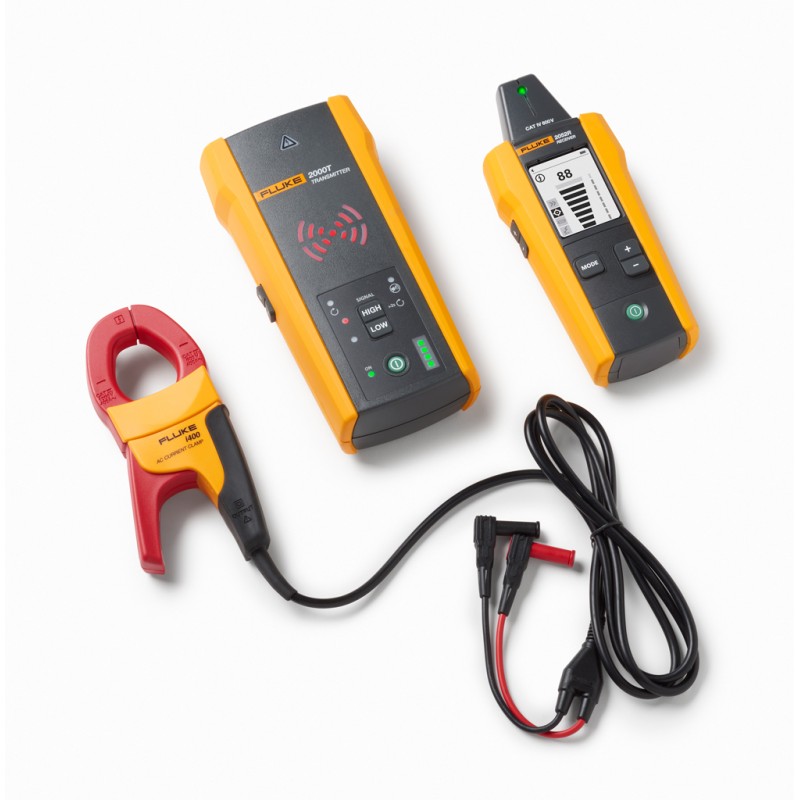

L’émetteur du Kit de traçage de câbles avancé Fluke 2052 est le cœur qui injecte le signal de test dans le circuit cible : il dispose de bornes de connexion pour les cordons de mesure et de boutons de sélection de mode, ainsi que d’indicateurs visuels montrant l’état de fonctionnement. Le récepteur est l’outil de terrain qui suit le câble dans les murs, les planchers et les chemins de câbles ; il est muni d’un écran indiquant la force du signal et le mode actif, de touches de réglage de la sensibilité et d’un système de guidage auditif. La pince ampèremétrique i400 AC constitue un accessoire clé lorsqu’il est impossible d’accéder au conducteur directement : elle s’ouvre autour du câble pour y coupler le signal sans contact nu. Les cordons de mesure et pinces crocodiles servent à relier l’émetteur au circuit, tandis que la mallette de transport assure la protection et le rangement de l’ensemble entre deux interventions.

Utilisation de base

Pour tracer un câble hors tension, commencer par déconnecter totalement le circuit de toute source d’alimentation et vérifier l’absence de tension avec un instrument adapté. Connecter ensuite l’émetteur au câble à tester à l’aide des cordons de mesure et des pinces prévues, sélectionner le mode hors tension, puis activer l’injection du signal. Avec le récepteur allumé, approcher progressivement la sonde du trajet supposé du câble dans les murs, au plafond ou au sol en ajustant la sensibilité pour maintenir un signal clair sans saturation ; suivre la zone où le signal est le plus fort pour reconstituer le cheminement du conducteur. Pour un circuit sous tension, utiliser le mode dédié sur l’émetteur et, si nécessaire, la pince i400 AC autour du câble au tableau ou dans une armoire, sans contact direct avec les parties nues. En mode identification de disjoncteur, connecter l’émetteur au circuit concerné, puis passer le récepteur devant les rangées de disjoncteurs : le bon disjoncteur est celui qui présente le signal le plus élevé et le plus stable. Pour rechercher un défaut (ouverture ou court-circuit), suivre le signal le long du câble jusqu’au point où il chute ou se modifie brutalement, ce qui indique généralement la zone de défaut.

Entretien et sécurité

Après chaque utilisation, éteindre l’émetteur et le récepteur afin de préserver l’autonomie des piles, puis inspecter rapidement les cordons, la pince i400 AC et les boîtiers pour repérer toute détérioration. Nettoyer les surfaces avec un chiffon doux légèrement humide, sans solvants agressifs ni aérosols, pour ne pas altérer les matériaux isolants. Ranger systématiquement le Kit de traçage de câbles avancé Fluke 2052 dans sa mallette, à l’abri de l’humidité excessive, de la poussière abondante et des températures extrêmes. Lors des interventions, respecter strictement la catégorie de surtension (CAT IV 600 V) et ne jamais dépasser les tensions indiquées par Fluke ; ne pas utiliser l’appareil sur des installations endommagées de façon évidente, ni avec des cordons ou sondes présentant un isolant craquelé. Porter des équipements de protection individuelle adaptés à l’environnement de travail (gants isolants, lunettes de protection, vêtements appropriés) et suivre les procédures internes de sécurité électrique en vigueur dans l’entreprise.
