ANALYSEUR DE BORNES DE RECHARGE RAPIDE - FLK-FEV500/CCS2

Conçu pour les professionnels de la maintenance e-mobilité, l’analyseur de bornes de recharge rapide FLK-FEV500/CCS2 de Fluke est un outil portable haute précision qui simule une charge réelle jusqu’à 2,4 kW, contrôle la communication CCS DC et vérifie les performances énergétiques des chargeurs rapides sans nécessiter la présence d’un véhicule électrique.

Le FLK-FEV500/CCS2 repose sur un châssis robuste logé dans une valise de terrain à coque rigide, protégée contre les chocs et les contraintes d’une utilisation intensive sur site. Les matériaux polymères de haute résistance employés pour l’enveloppe offrent une excellente tenue mécanique et une bonne stabilité thermique, tandis que les surfaces sont traitées pour résister à l’abrasion, aux éraflures et à la poussière. Les composants internes électroniques bénéficient d’une conception industrielle de qualité Fluke, avec gestion optimisée de la dissipation thermique et protection contre les surtensions, pour garantir des mesures fiables pendant de longues années, même dans des environnements exigeants.

Sur le terrain, l’analyseur de bornes de recharge rapide FLK-FEV500/CCS2 trouve naturellement sa place chez les installateurs de bornes DC, mainteneurs de réseaux de recharge, exploitants de flottes et centres de contrôle qui doivent certifier la sécurité et la performance de leurs infrastructures. En simulant le véhicule électrique et la charge réelle, il permet de diagnostiquer rapidement les défauts de communication, les chutes de tension ou les incohérences de puissance, avant même la mise en service publique, réduisant considérablement les temps d’arrêt et les réclamations clients. Son écran tactile 7 pouces guidé par des scénarios de test pas-à-pas, ses résultats immédiats PASS/FAIL et la génération automatique de rapports via le logiciel TruTest contribuent à instaurer une relation de confiance avec les utilisateurs finaux et les donneurs d’ordre, tout en apportant sérénité et clarté au technicien sur site.

Spécifications Techniques

Guide d'utilisation : ANALYSEUR DE BORNES DE RECHARGE RAPIDE - FLK-FEV500/CCS2

Installation et mise en service

Avant la première utilisation du FLK-FEV500/CCS2, installer l’appareil dans un environnement propre et stable, à proximité de la borne de recharge à tester. Vérifier que la batterie interne est correctement insérée dans son compartiment et suffisamment chargée pour couvrir la durée de la session de tests prévue. Si nécessaire, recharger la batterie à l’aide du chargeur fourni en respectant les consignes de sécurité Fluke. Positionner la valise de manière à ce que les roues soient bloquées ou stabilisées et que l’écran soit facilement lisible. S’assurer que la borne de recharge rapide DC est hors de portée de toute personne non autorisée et respecter les procédures locales de consignation et de sécurité avant tout raccordement. Une fois ces vérifications faites, mettre l’analyseur sous tension à l’aide du bouton marche et laisser l’initialisation se dérouler jusqu’à l’affichage du menu principal.

Présentation des composants

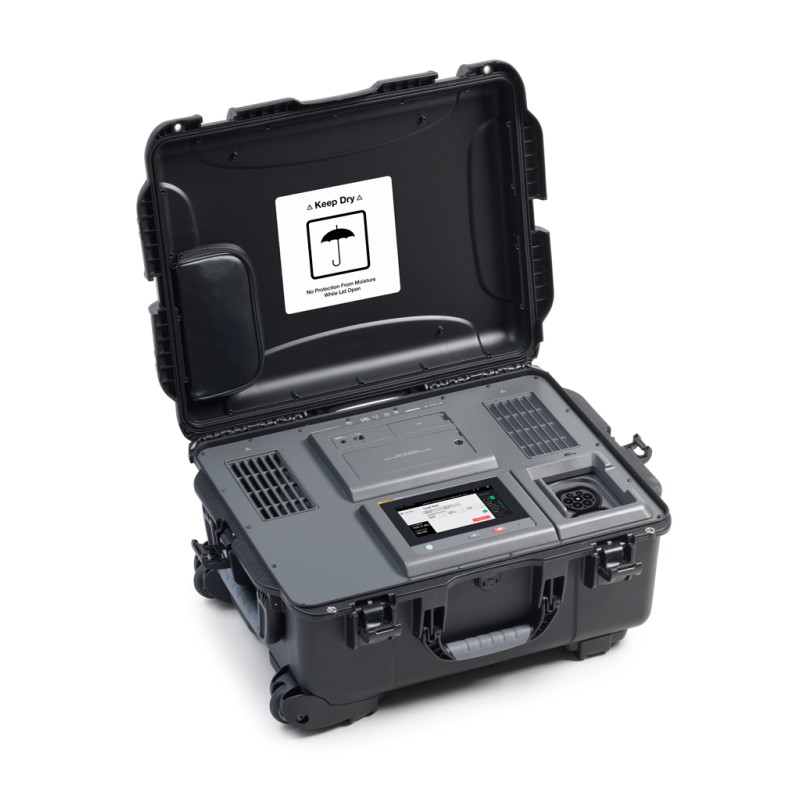

L’analyseur de bornes de recharge rapide FLK-FEV500/CCS2 se présente sous la forme d’une valise robuste intégrant tous les éléments nécessaires au test. Sur la face supérieure, un écran tactile couleur de 7 pouces constitue le centre de commande, permettant de lancer les scénarios de test, de consulter les mesures en temps réel et de visualiser les résultats PASS/FAIL. À proximité de l’écran se trouvent des touches physiques ou commandes principales, facilitant la navigation même avec des gants. Sur la partie latérale ou frontale de la valise est accessible la prise de simulation CCS2, via un câble relié à la borne de recharge, jouant le rôle du véhicule électrique. La valise intègre également le module de charge simulée jusqu’à 2,4 kW et l’électronique de mesure. À l’arrière ou sur le côté, une poignée télescopique et des roues résistantes rendent le transport aisé entre différents sites. Le compartiment batterie amovible est accessible pour le remplacement ou la recharge hors de l’appareil, tandis que des connecteurs de communication (selon configuration) permettent la liaison avec un ordinateur équipé du logiciel TruTest.

Utilisation de base

Pour réaliser un test standard, commencer par sélectionner sur l’écran tactile le mode de test approprié : mise en service, contrôle périodique ou dépannage. Suivre le flux guidé qui s’affiche, étape par étape. Raccorder ensuite le câble CCS2 de l’analyseur au connecteur de sortie DC de la borne, en veillant à verrouiller correctement la prise comme pour un véhicule électrique réel. Autoriser la borne à fournir la puissance selon ses procédures normales (badge, interface opérateur, supervision), puis lancer l’autotest à un seul bouton sur l’interface du FLK-FEV500/CCS2. L’appareil simule alors une charge jusqu’à 2 kW environ, mesure tension, courant et paramètres de communication, et contrôle la cohérence des réponses de la borne. À la fin du cycle, les résultats s’affichent clairement avec une indication PASS/FAIL pour chaque étape critique. Si un défaut est détecté, le détail des mesures permet d’orienter le diagnostic : problème de communication CCS, puissance insuffisante, tension hors tolérance, etc. Une fois la série de tests terminée, sauvegarder les données dans la mémoire interne ou les transférer vers le logiciel TruTest pour la création d’un rapport complet de conformité ou de maintenance.

Entretien et sécurité

Pour garantir la fiabilité des mesures, l’entretien du FLK-FEV500/CCS2 doit rester régulier mais simple. Après chaque intervention sur site, inspecter visuellement la valise, le câble CCS2 et les connecteurs pour détecter tout signe d’usure, de dommage mécanique ou de contamination par poussières et humidité. Nettoyer les surfaces externes avec un chiffon doux légèrement humide, sans solvants agressifs ni aérosols, afin de préserver les finitions et les marquages. Conserver l’appareil dans un endroit sec, à l’abri des températures extrêmes et des rayons directs du soleil lorsque non utilisé. Respecter scrupuleusement les consignes de sécurité Fluke : ne jamais ouvrir la valise ni intervenir sur les circuits internes, ne réaliser des tests que sur des bornes correctement installées et conformes aux normes, ne pas dépasser les plages de fonctionnement spécifiées. Avant toute connexion ou déconnexion, s’assurer que les équipements sont manipulés par un personnel qualifié, formé à la haute tension DC et à la sécurité en environnement de charge rapide pour véhicules électriques. Une gestion attentive de la batterie (charges complètes, stockage dans les conditions prescrites) contribue également à maintenir l’autonomie et la stabilité des mesures dans le temps.
