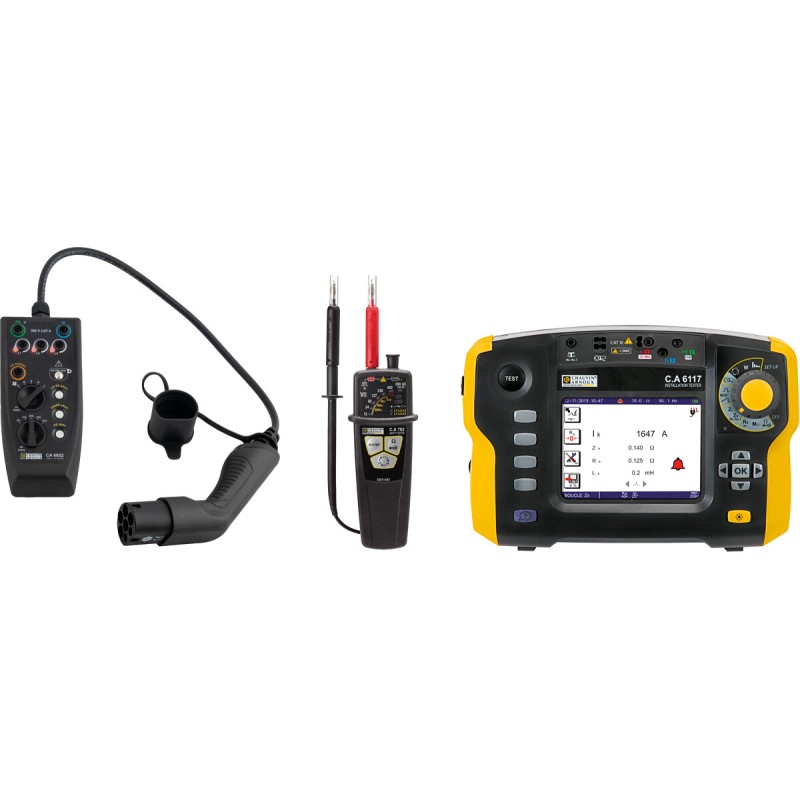

PACK EVSE CA6652+CA6117+DW+CA762 IP2X Chauvin Arnoux

Conçu pour les électriciens, installateurs IRVE et services de maintenance exigeants, PACK EVSE CA6652+CA6117+DW+CA762 IP2X Chauvin Arnoux réunit dans une seule solution mobile un adaptateur de test pour bornes de recharge AC, un contrôleur multifonction d’installations, ainsi qu’un vérificateur d’absence de tension IP2X, afin de tester, certifier et dépanner les stations de charge pour véhicules électriques avec précision, rapidité et conformité normative.

Chaque instrument de ce pack est bâti sur des matériaux robustes et des finitions professionnelles : boîtiers antichoc en plastique technique renforcé, revêtements antidérapants pour une bonne prise en main sur chantier, claviers à touches protégées contre la poussière et l’humidité, et connectiques renforcées adaptées à un usage intensif. L’adaptateur CA 6652 respecte les exigences de sécurité IEC/EN 61010-2-030, tandis que ses cordons de mesure sont conformes IEC/EN 61010-2-031, 300 V CAT II, pollution 2, avec une compatibilité CEM selon IEC/EN 61326-1. Le vérificateur de tension CA 762, certifié IEC 61243-3 Édition 3, offre un indice de protection IP65 et des pointes IP2X, limitant fortement les risques de contact accidentel, pour une durabilité exemplaire dans les environnements industriels, tertiaires et résidentiels. La conception optimisée réduit les remplacements d’équipement, limitant ainsi l’empreinte environnementale liée au cycle de vie du matériel de mesure.

Sur le terrain, PACK EVSE CA6652+CA6117+DW+CA762 IP2X Chauvin Arnoux trouve naturellement sa place sur toutes les infrastructures de recharge AC pour véhicules électriques : parkings publics ou privés, copropriétés, flottes d’entreprise, ateliers et concessions automobiles. Le CA 6652 se branche directement sur les bornes Type 2 pour simuler la présence d’un véhicule BEV/BHEV et contrôler le bon fonctionnement de la station, pendant que le CA 6117 réalise les mesures essentielles d’installation (continuité, isolement, impédance de boucle, différentiels, etc.). Le CA 762 IP2X sécurise chaque intervention par une vérification rapide de l’absence de tension et le contrôle de la rotation de phases. Ce trio cohérent fait gagner un temps précieux lors des mises en service IRVE et des opérations de maintenance, tout en renforçant la confiance des utilisateurs finaux et des gestionnaires de sites, rassurés par des contrôles effectués avec des instruments Chauvin Arnoux reconnus dans toute l’Europe.

Spécifications Techniques

Guide d'utilisation : PACK EVSE CA6652+CA6117+DW+CA762 IP2X Chauvin Arnoux

Installation et mise en service

Avant toute utilisation du PACK EVSE CA6652+CA6117+DW+CA762 IP2X Chauvin Arnoux, la première étape consiste à préparer l’environnement de travail : s’assurer que l’accès à la borne de recharge est sécurisé, que l’installation est hors de portée du public et qu’un verrouillage administratif ou mécanique (consignation) est mis en place si nécessaire. L’utilisateur s’équipe de ses EPI conformes (gants isolants, lunettes, éventuellement écran facial) en fonction de la tension et du lieu d’intervention. La mallette est ensuite ouverte sur une surface stable, afin de sortir successivement le CA 6652, le CA 6117 et le CA 762, en vérifiant visuellement l’intégrité des cordons et des pointes de mesure.

Pour la mise en service initiale, les piles ou batteries de chaque instrument sont contrôlées, puis un allumage rapide permet de vérifier l’affichage, l’état des LED et des signalisations sonores. Il est recommandé de lire le guide de démarrage rapide multilingue livré avec le CA 6652 et de prendre connaissance des consignes de sécurité figurant sur la notice de chaque appareil. Une fois la phase de préparation achevée, la borne de recharge peut être alimentée selon les procédures du site, en restant à distance des parties actives jusqu’à la vérification par le CA 762. Ces quelques minutes d’organisation initiale garantissent ensuite un déroulement fluide des mesures et réduisent les risques d’erreur sur le terrain.

Présentation des composants

Le CA 6652 constitue le cœur de la partie EVSE du pack : il se présente sous la forme d’un adaptateur compact doté d’un câble terminé par une prise Type 2, capable de simuler la connexion d’un véhicule électrique sur une borne AC. Par ses circuits internes, il permet de reproduire les états de charge, de tester les signaux de contrôle et de rendre accessibles, via ses sorties, les grandeurs électriques nécessaires aux mesures réalisées par le CA 6117. La mallette dédiée permet de ranger l’adaptateur, la documentation et les accessoires afin d’éviter les chocs et torsions intempestives.

Le CA 6117 est un contrôleur d’installations électriques multifonction, doté d’un grand écran graphique couleur et de touches de navigation intuitives. Il sert à vérifier la conformité des réseaux basse tension et des circuits alimentant les bornes : continuité de conducteurs de protection, résistance d’isolement, tests de différentiels, mesures de boucle et de ligne, entre autres. Les cordons de mesure se connectent en façade sur des bornes clairement repérées par code couleur. Enfin, le CA 762 IP2X est un vérificateur d’absence de tension robuste, catégorie 600 V CAT IV, IP65, avec fonctions de détection de tension, de continuité et de rotation de phases. Ses pointes IP2X sont conçues pour limiter l’accès accidentel aux parties actives, complétant ainsi le niveau de protection global offert par le pack.

Utilisation de base

Une séquence typique d’utilisation débute par la sécurisation de la zone avec le CA 762 : l’utilisateur contrôle d’abord la présence ou l’absence de tension sur l’arrivée de la borne, identifie la phase et vérifie éventuellement le sens de rotation dans le cas de réseaux triphasés. Une fois cette étape terminée, les réglages nécessaires sur l’installation peuvent être effectués ou confirmés. Le CA 6117 prend ensuite le relais pour effectuer les mesures normatives de l’installation d’alimentation : continuité des conducteurs PE et liaisons équipotentielles, mesure de résistance d’isolement avant mise sous tension de la borne, puis contrôles de boucle et de déclenchement des dispositifs différentiels une fois l’installation sous tension.

Lorsque l’installation amont est validée, le CA 6652 est connecté à la borne via la prise Type 2, à la place d’un véhicule électrique. Cet adaptateur simule les différents états de charge, rendant possible la vérification du bon comportement de la borne : réponse des relais internes, mise sous tension des conducteurs de puissance, surveillance des défauts éventuels. Les sorties du CA 6652, accessibles en façade, sont reliées au CA 6117 afin de mesurer tensions, continuités, ou d’autres paramètres utiles au diagnostic. En suivant pas à pas les instructions du guide rapide et en s’appuyant sur l’interface claire du CA 6117, même un utilisateur débutant dans les tests EVSE peut rapidement prendre confiance et documenter ses résultats de contrôle.

Entretien et sécurité

Pour garantir des mesures fiables sur le long terme, un entretien régulier du PACK EVSE CA6652+CA6117+DW+CA762 IP2X Chauvin Arnoux est indispensable. Après chaque utilisation, il est conseillé d’inspecter visuellement les cordons : absence de coupures, de déformations ou de gaines abîmées, connecteurs propres et sans traces d’échauffement. Les boîtiers plastiques des instruments peuvent être nettoyés avec un chiffon doux légèrement humide, sans solvants agressifs ni abrasifs, pour préserver les marquages et la lisibilité des inscriptions. Les pointes IP2X du CA 762 doivent rester nettes et exemptes de dépôts pour assurer une bonne qualité de contact.

Sur le plan sécurité, il est essentiel de respecter en permanence les catégories de mesure (CAT) indiquées pour chaque appareil, de ne jamais dépasser les tensions nominales et de toujours se référer aux notices pour les connexions particulières. Toute intervention sur des parties sous tension doit être justifiée, préparée, et réalisée avec les EPI adaptés. En cas de chute, de choc important ou de doute sur le bon fonctionnement d’un instrument, un contrôle en laboratoire ou un recalibrage auprès d’un centre agréé Chauvin Arnoux est recommandé. En appliquant ces bonnes pratiques, le pack conserve ses performances métrologiques et accompagne durablement les professionnels dans la montée en puissance des infrastructures de recharge pour véhicules électriques.
